Válvula reductora de presión NeoFlow
6

Manejo

6.1 Ajuste de la presión de salida P2

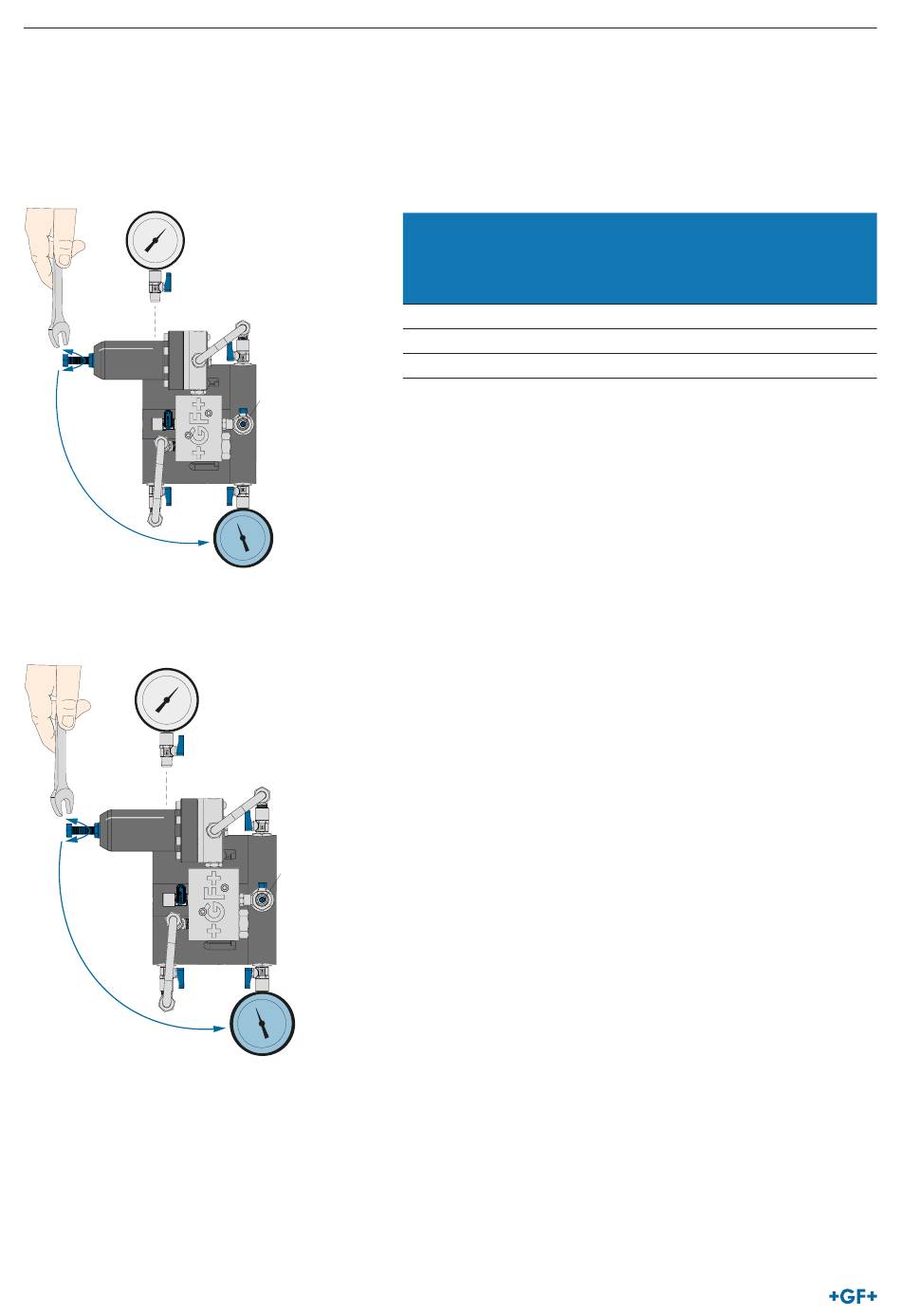

1. Aumentar o reducir lentamente la tensión del resorte del piloto girando el tornillo de ajuste de la válvula piloto (AS) para lograr
la presión de salida deseada P2. La siguiente tabla sirve como guía. Emplear el manómetro del lado de salida en KH5 para ase-
gurarse de que se modifique la presión en la presión de salida P2.
P1
KH6
AS
KH4
KH1
2. Asegurarse de que la diferencia entre la presión de entrada P1 con el manómetro de entrada KH6 y la presión de salida P2 con
el manómetro de salida KH5 equivalga a, al menos, 1 bar.
KH6
AS
KH4
KH1
152
KH2
DV
KH3
KH5
P2
P1
KH2
DV
KH3
KH5
P2
P1 - P2 ≥1 bar
Codificación Rango de presión
cromática del ajustado
resorte de la (bar [g])
válvula piloto
Plateado 0.0 - 3.0
Negro 1.0 - 8.0*
Rojo 1.0 - 16.0
*Versión estándar
Manual de instrucciones
Sensibilidad del ajuste
(bar/vuelta)
0.18
0.43
1.53
