Valvola riduttrice di pressione NeoFlow
6
Funzionamento
6.1
Impostazione pressione in uscita P2

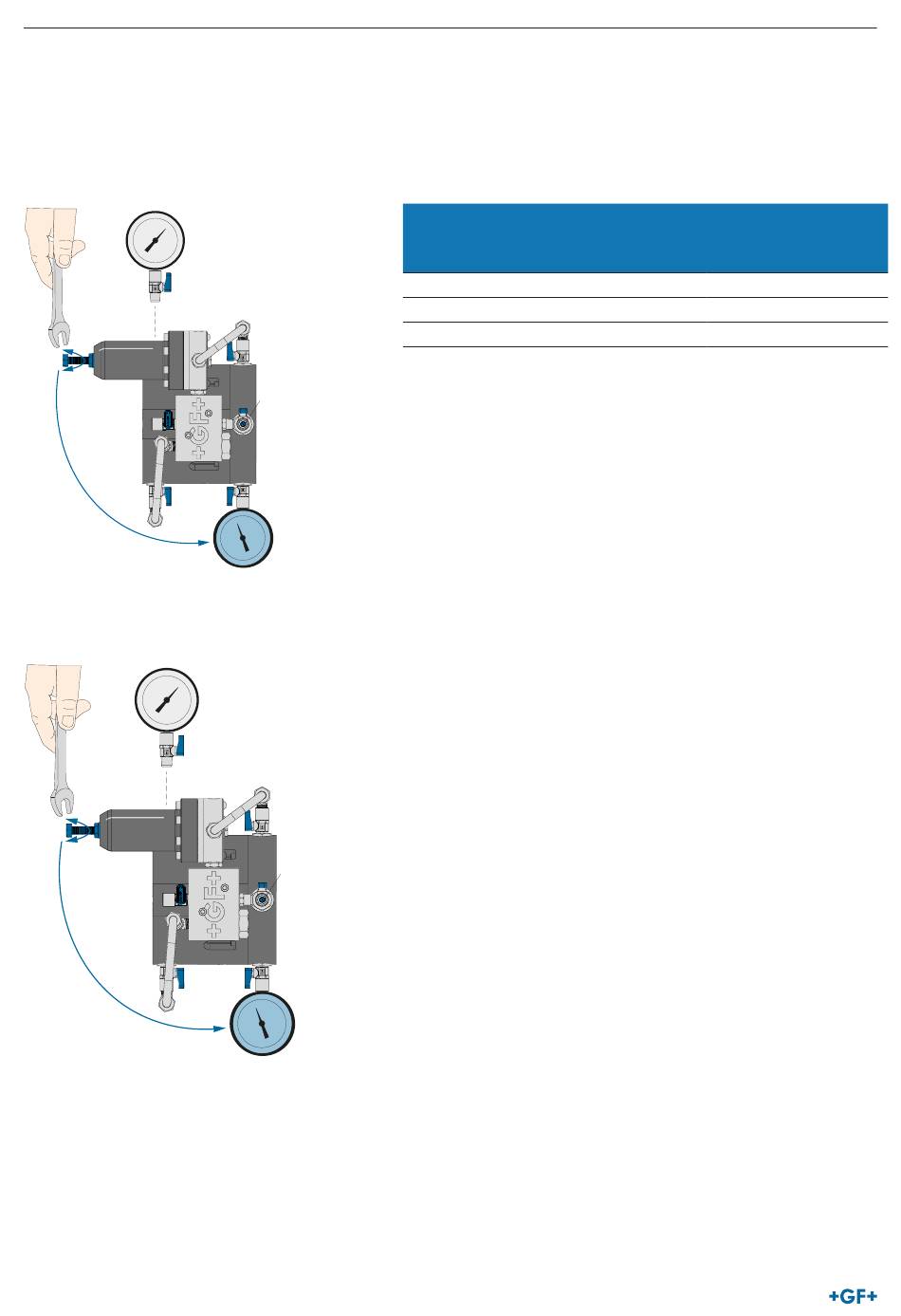

1.
Aumentare o ridurre lentamente la tensione della molla del pilota ruotando la vite di regolazione del pilota (AS) per raggiungere
la pressione in uscita P2 desiderata. La tabella seguente è indicativa. Per mezzo dei manometri in uscita su KH5, assicurarsi che
si sia verificata la variazione della pressione in uscita P2.
P1
KH6
AS
KH4
KH1
2.
Assicurarsi che la differenza tra pressione in ingresso P1 al manometro di ingresso KH6 e la pressione in uscita P2 al manome-
tro in uscita KH5 sia di almeno 1 bar.
KH6
AS
KH4
KH1
196
KH2
DV
KH3
KH5
P2
P1
KH2
DV
KH3
KH5
P2
P1 - P2 ≥1 bar
Codifica colori
Campo di pressione
per molla pilota
impostato
(bar [g])
Argento
0.0 - 3.0
Nero standard
1.0 - 8.0*
Rosso
1.0 - 16.0
*Versione standard
Manuale instruzione d'uso e manutenzione
Sensibilità dell'impost-
azione
(bar/giro)
0.18
0.43
1.53
