Gebruiksaanwijzing
4

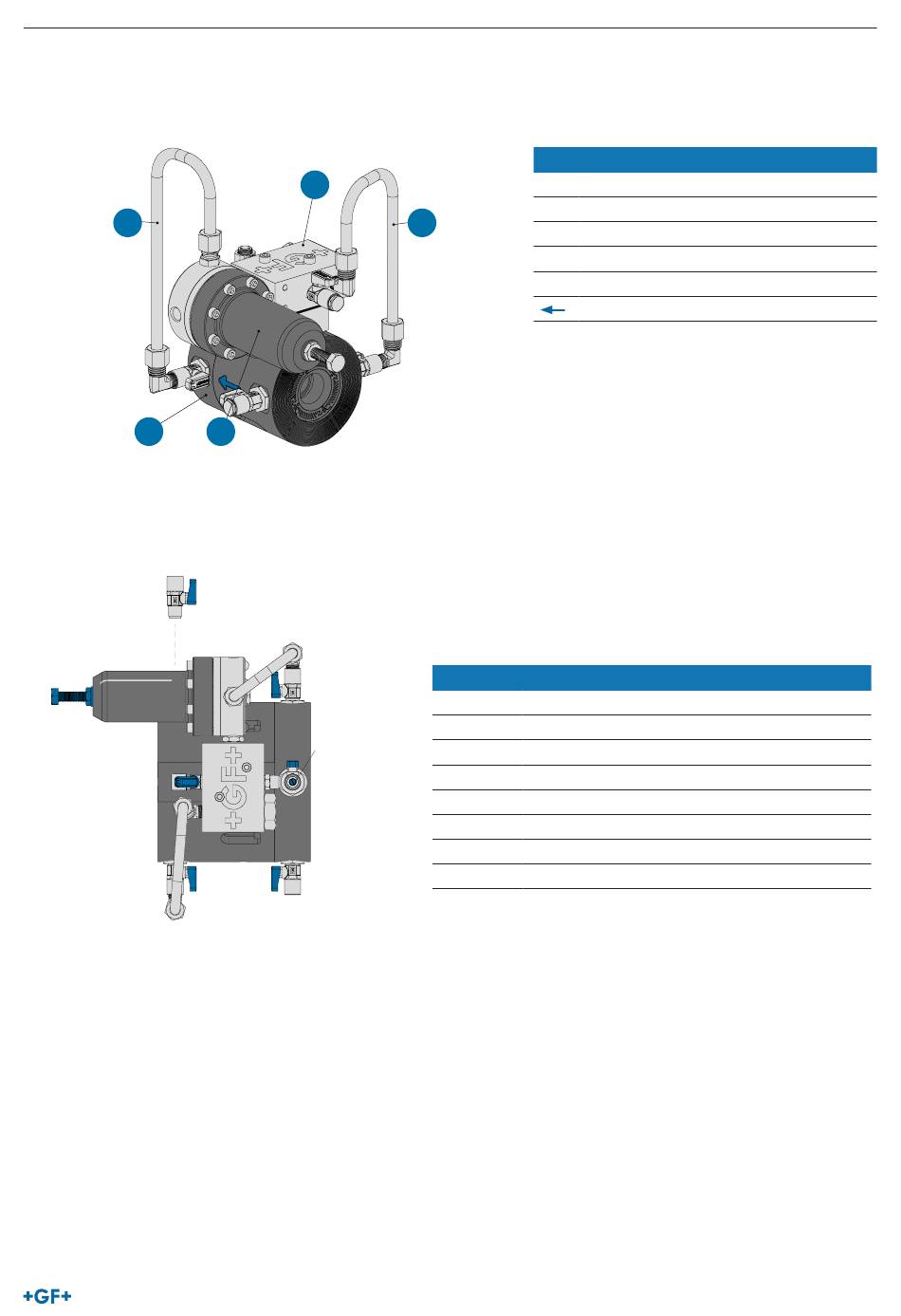

Opbouw en werking

4.1

Modules

5
1
4.2

Aanduidingen van de kleppen

KH6
AS
KH4
KH1
2
3
KH2
DV
KH3
KH5
Nr. Aanduiding
1 Hoofdlichaam
2 Regelblok
4
3 Stuurklep
4 Stuurleiding ingangszijde
5 Stuurleiding uitgangszijde
Doorstroomrichting medium
Kogelkraan Aanduiding
KH1 Kogelkraan ingangszijde
KH2 Kogelkraan uitgangszijde
KH3 Kogelkraan regelkamer
KH4 Kogelkraan regelblok
KH5 Kogelkraan uitgangszijde (manometeraansluiting)
KH6 Kogelkraan ingangszijde (manometeraansluiting)
DV Dempingsklep
AS Instelschroef op de stuurklep
NeoFlow reduceerklep
