Steuerblock; Pilotventil - GF NeoFlow Betriebsanleitung

Betriebsanleitung

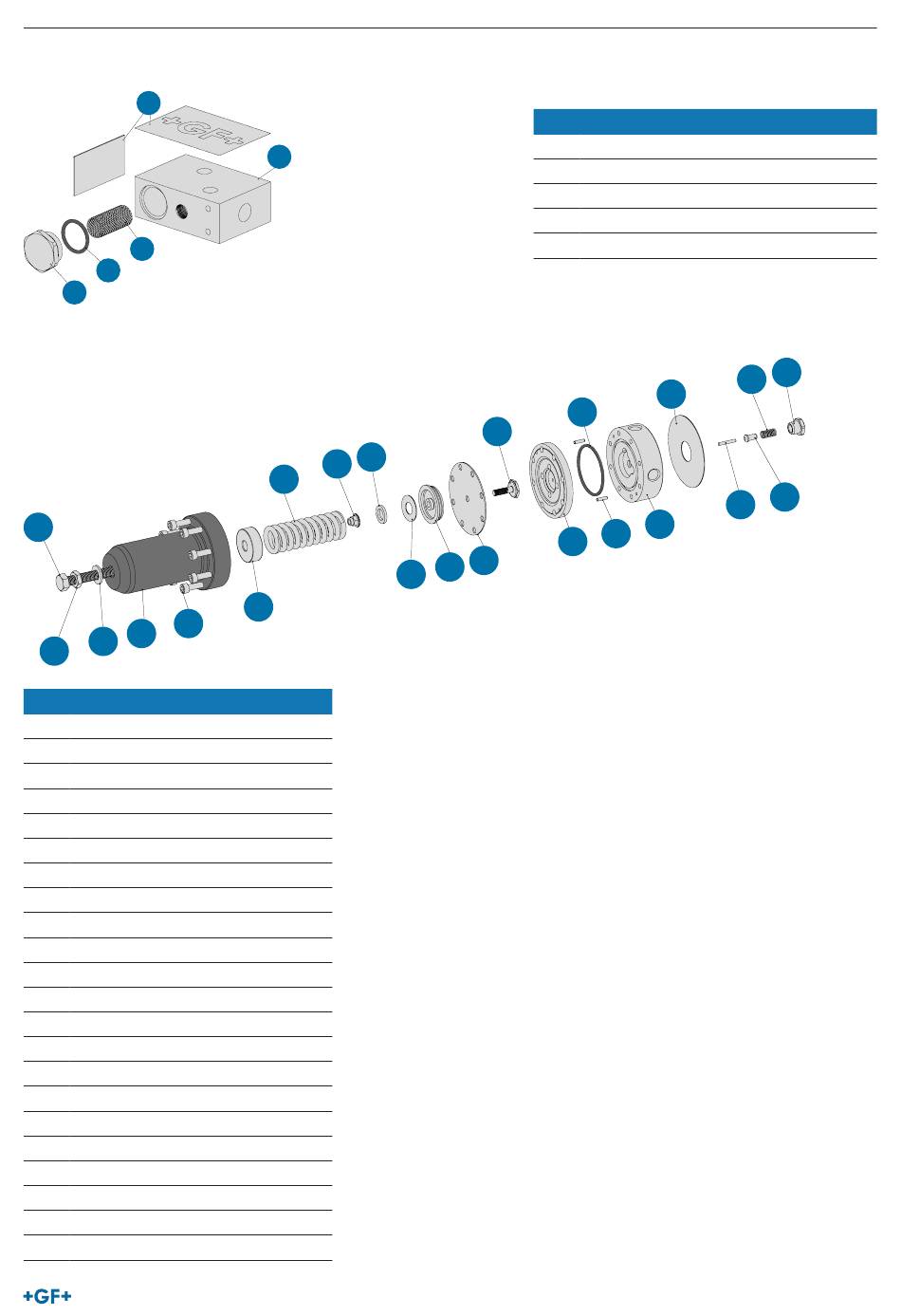

12.3

Steuerblock

2
3
4
5
12.4

Pilotventil

1
5
4
3
2
Nr. Bezeichnung
1 Einstellschraube am Pilotventil (AS)
2 Kontermutter
3 Indikationsscheibe
4 Federgehäuse
5 Schrauben (8 Stk. ) für Federgehäuse
6 Obere Federführung
7 Pilotfeder
8 Sicherungsmutter
9 Innere Federführung
10 Schutzscheibe
11 Membranträger
12 Membrane
13 Membranschraube
14 Membrangehäuse
15 Montagestift
16 O-Ring Pilotkörper
17 Pilotkörper
18 Aufkleber
19 Antriebsstift
20 Steuerzylinder
21 Steuerfeder
22 Verschlussstopfen Pilotsteuerung
1
9
8
7
10 11
6
Nr. Bezeichnung
1 Steuerblock Grundkörper
2 Etikette
3 Filter
4 O-Ring Verschlussstopfen
5 Verschlussstopfen Filter
16
13
14 15
12
NeoFlow Druckreduzierventil
22
21
18
19 20
17
87
