Válvula reductora de presión NeoFlow

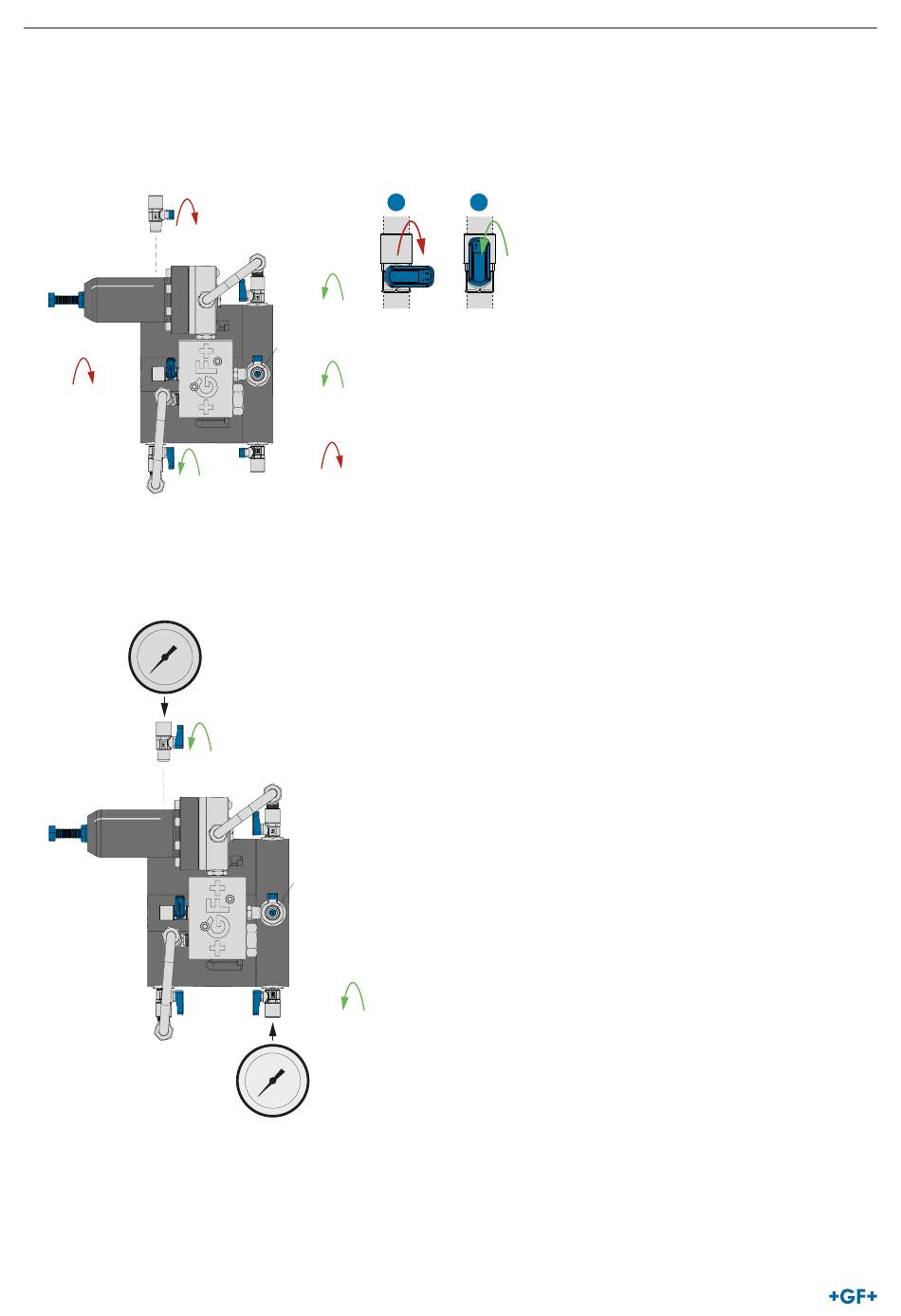

4. Abrir las válvulas de bola KH1, KH2 y KH3 y asegurarse de que KH4, KH5 y KH6 estén cerradas.
Posición 1: válvula de bola KH cerrada
Posición 2: válvula de bola KH abierta
KH6
AS
KH4
KH1
5. Se recomienda conectar un manómetro a las válvulas de bola KH6 (presión de entrada P1) y KH5 (presión de salida P2) a fin de
poder controlar la presión de entrada P1 y la presión de salida P2.
► Conectar el manómetro y, posteriormente, abrir KH5 y KH6.
► Sin manómetros conectados, mantener KH5 y KH6 en la posición cerrada.
KH6
AS
KH4
KH1
144
KH2
DV
KH3
KH5
P1
KH2
DV
KH3
KH5
P2
1 2
