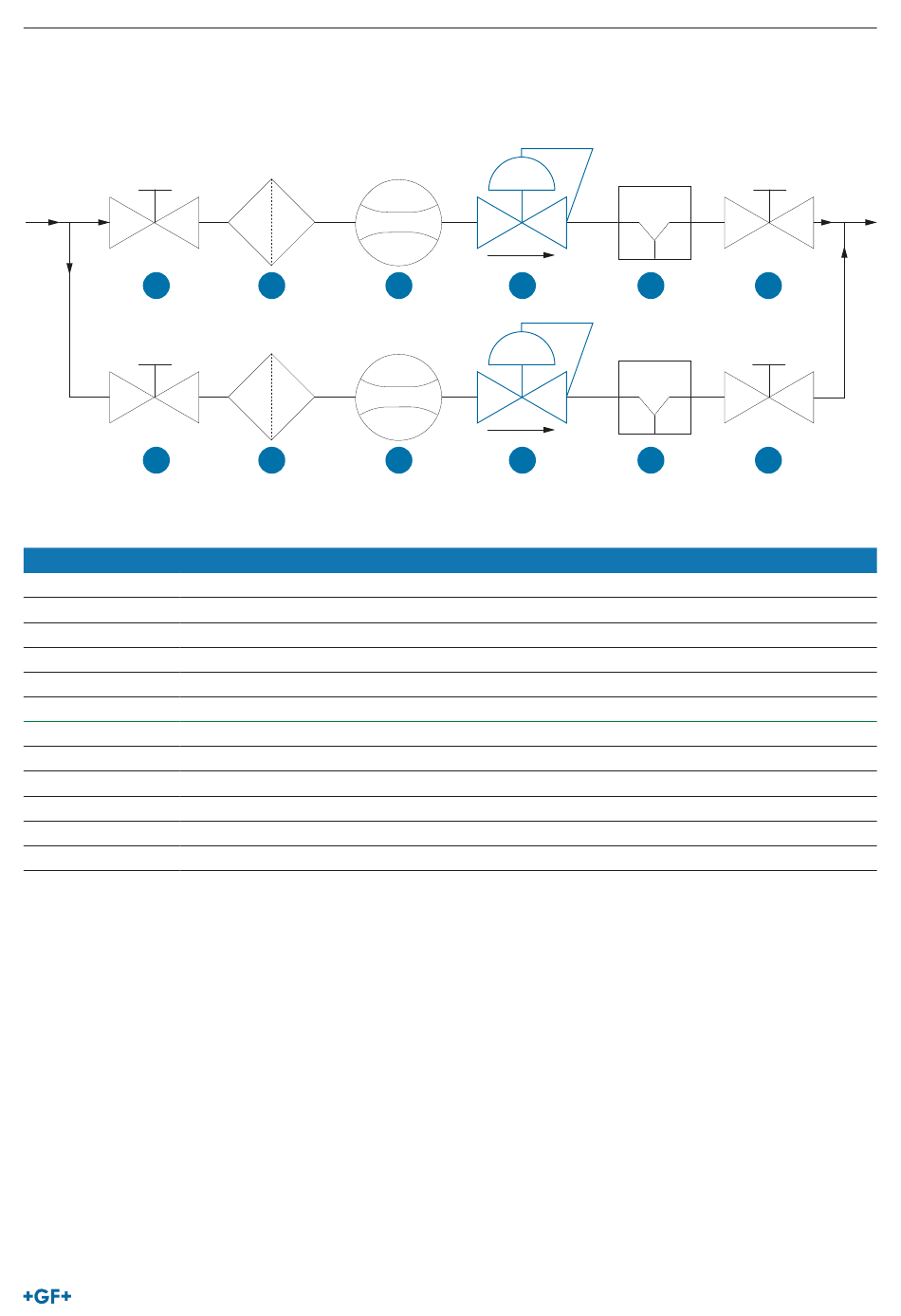

5.2.3 Opstelling van de armaturen met bypass-leidingen
Voor bestaande installaties met bypass-leidingen wordt de volgende opstelling aanbevolen.
► De afsluitarmaturen moeten voor de inbedrijfstelling van de NeoFlow reduceerklep op de bypass-leiding veilig aangesloten zijn.
A
A
1
Letter Armatuur
A Afsluitarmatuur ingangszijde
S
Vuilvanger
D Debietmeetapparaat
N NeoFlow reduceerklep
H Hydrant/aftakking (aanbevolen)
O Afsluitarmatuur uitgangszijde
A Bypass-afsluitarmatuur ingangszijde (optioneel)
1
S
Bypass-vuilvanger (optioneel)
1
D Bypass-debietmeetapparaat (optioneel)
1
N Bypass-NeoFlow reduceerklep (optioneel)
1
H Bypass-hydrant/aftakking (aanbevolen) (optioneel)
1
O Bypass-afsluitarmatuur uitgangszijde (optioneel)
1
S D
S D
1 1
N H
N H
1 1
