Puesta en funcionamiento

ATENCIÓN
¡Riesgo de rotura por elevación incorrecta!
La válvula reductora de presión NeoFlow no debe elevarse por la válvula piloto ni los conductos de control o colocarse sobre ellos.
► Elevar la válvula reductora de presión NeoFlow para dimensiones ≤DN150 solo por el cuerpo principal.

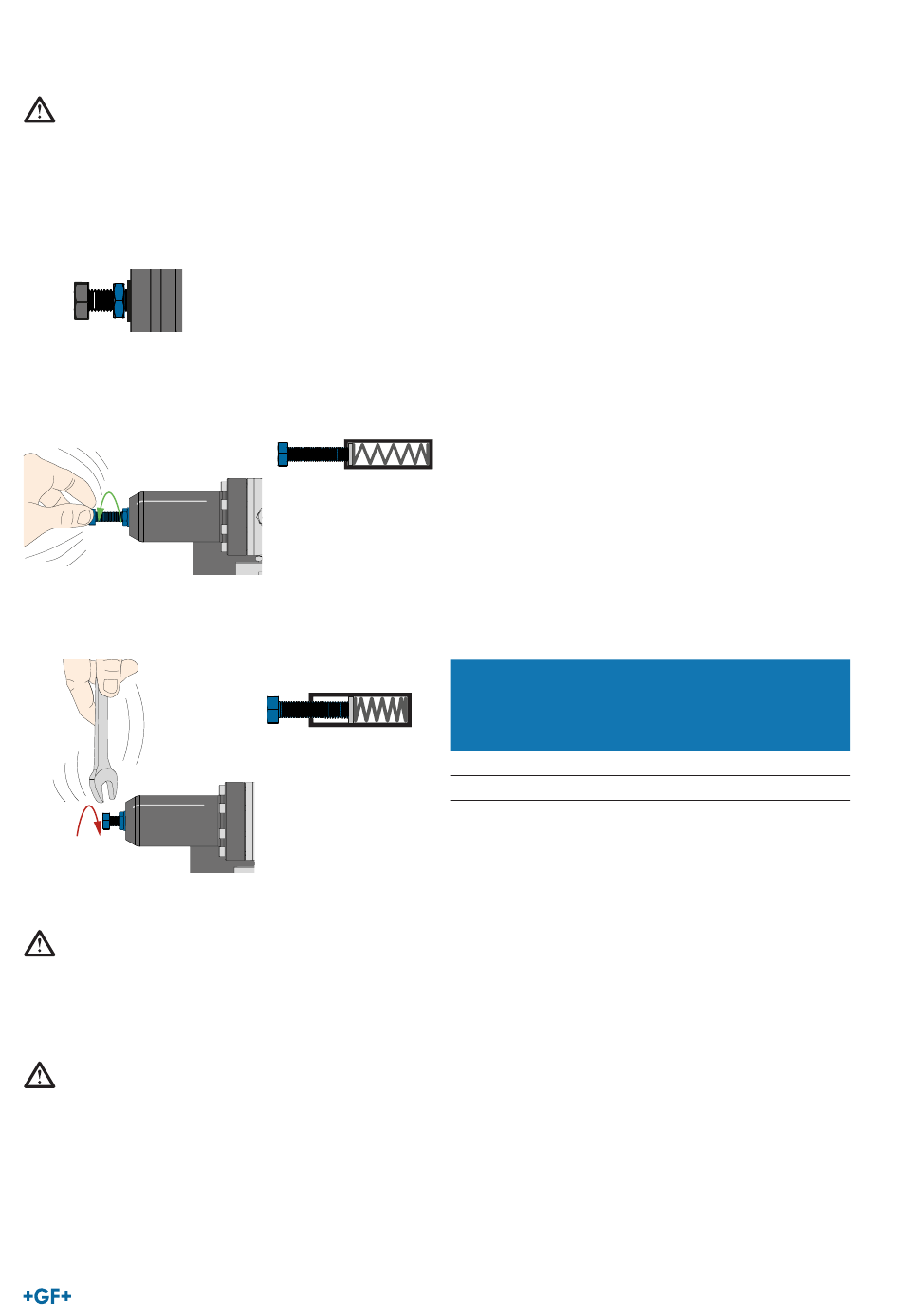

5.1 Realización del ajuste inicial
1. Afloje la tuerca de seguridad.
2. Abrir completamente el tornillo de ajuste de la válvula piloto (AS) en sentido contrario al de las agujas del reloj hasta que el re-
sorte piloto esté destensado (P2 = 0 bar). Nota: En el caso de un resorte piloto totalmente destensado, el tornillo de ajuste en la
válvula piloto (AS) se puede girar manualmente sin resistencia.
AS
KH4
3. Aumentar lentamente la tensión del resorte del piloto girando el tornillo de ajuste de la válvula piloto (AS) en el sentido de las
agujas del reloj (punto de partida: muelle completamente destensado, P2 = 0 bar). Ajuste la presión de salida P2 deseada de
acuerdo con la siguiente tabla. Ejemplo de resorte negro: Presión de salida deseada 4 bar ≈ 10 vueltas en el sentido del reloj.
KH1
AS
PU
KH4
ATENCIÓN
¡Presión de salida preajustada!
KH1
La presión de salida se preajusta en el momento de la entrega.
► La presión de salida preajustada de la válvula reductora de presión NeoFlow con código cromático negro del resorte de la vál-
vula piloto equivale a 3 bar.
ATENCIÓN
¡Uso de un tipo de válvula reductora de presión NeoFlow incompatible!
Deben respetarse las indicaciones del fabricante con respecto a la diferencia de presión máxima entre la presión de entrada y la
presión de salida.
► El incumplimiento puede provocar lesiones, así como daños materiales en la válvula y el sistema de tuberías.
► Utilizar únicamente el tipo de válvula reductora de presión NeoFlow adecuado para el rango de presión.
KH2
SV
KH2
NV
NV
KH3
Codificación
KH5
cromática del
resorte de la
KH1
válvula piloto
Plateado
Negro
KH2
Rojo
*Versión estándar
DV
KH3
P1
KH5
P2
Válvula reductora de presión NeoFlow
PD
CV
Rango de presión
ajustado
(bar [g])
0.0 - 3.0
1.0 - 8.0*
1.0 - 16.0
Sensibilidad del
ajuste
(bar/vuelta)
0.18
0.43
1.53
