NeoFlow 减压阀
7.5.3 主体密封件
编码 名称
173021004 -7 与尺寸相适应的 O 型环套件
包含。(6)和(7)。
2
1
► 根据章节 "7.3 拆卸 NeoFlow 减压阀"在第 334 页 的说明拆卸 NeoFlow 减压阀。
拆卸
1. 完全松开外壳螺栓件 (2)，以便可以接触到内部 O 型环。
2
2. 将外壳主体 (1) 与基体 (9) 分离。壳体主体密封 (7) O 型环是否磨损或损坏，必要时更换。
1
342
5
6
4
3
9
7

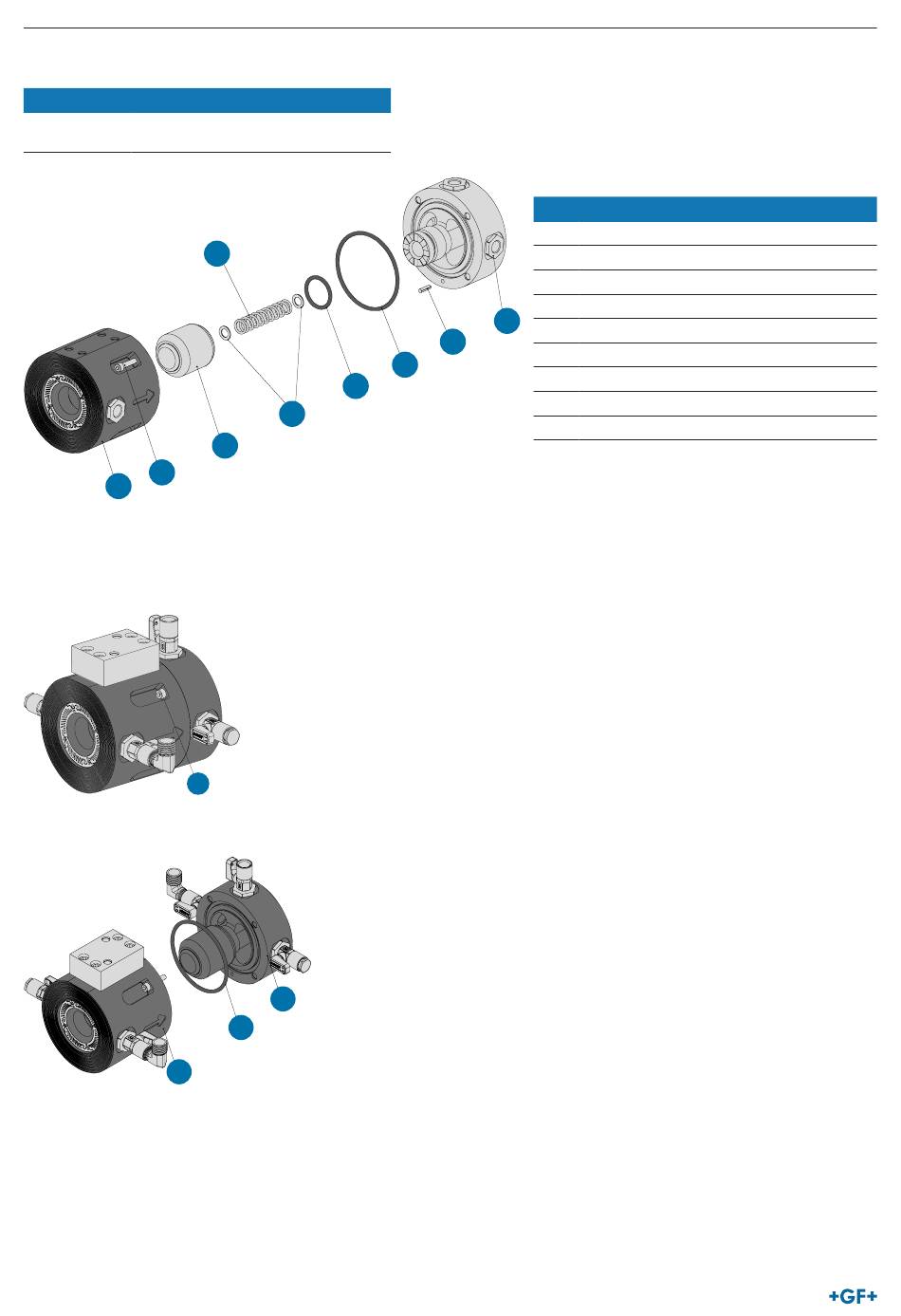

编号 名称
1
2
3
4
9
5
8
6
7
7
8
9
外壳主体
外壳螺栓件（4 颗螺栓）
阀活塞
弹簧座
主弹簧
O 型环
壳体主体密封
导向销
基体
