NeoFlow Druckreduzierventil
5.2

Einbauort

5.2.1

Wahl des Einbauortes

► Um das NeoFlow Druckreduzierventil montieren, einstellen und demontieren zu können, genügend Freiraum lassen.
► Gegebenenfalls müssen für den Pilotregler zusätzliche Schutzmassnahmen gegen Frost, Witterungseinflüsse und Über-
schwemmung getroffen werden.
► Bei unklaren Betriebsbedinungen, Ansprechpartner bei GF Piping Systems kontaktieren.
5.2.2

Anordnung der Armaturen

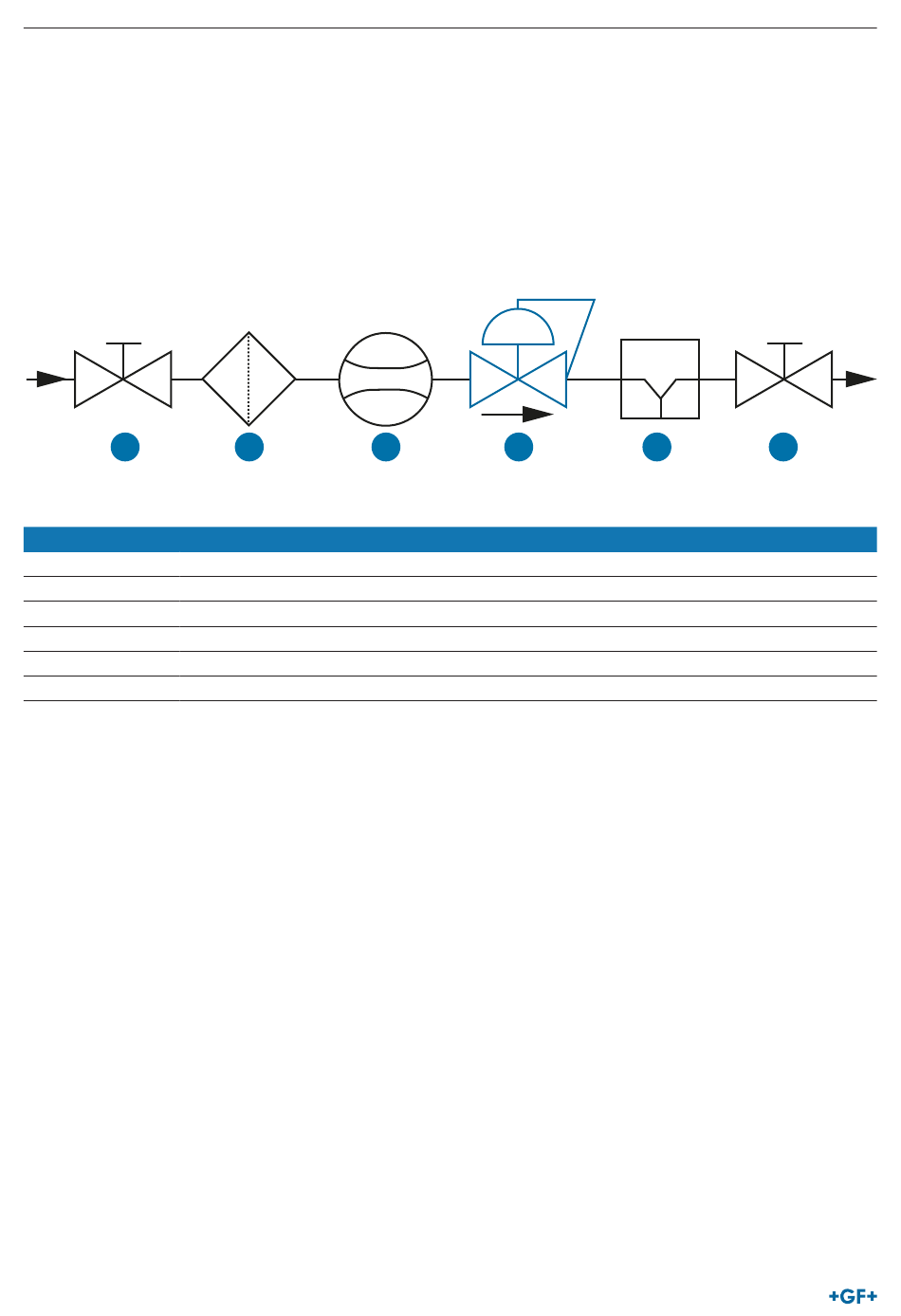

Für den Einbau wird folgende Anordnung empfohlen.
A
Buchstabe Armatur
A Absperrarmatur eingangsseitig
S
Schmutzfänger
D Durchflussmessgerät
N NeoFlow Druckreduzierventil
H Hydrant/Abzweiger (empfohlen)
O Absperrarmatur ausgangsseitig
58
S D N H
Betriebsanleitung
O
