Bedienung; Einstellung Ausgangsdruck P2 - GF NeoFlow Betriebsanleitung

NeoFlow Druckreduzierventil
6

Bedienung

6.1

Einstellung Ausgangsdruck P2

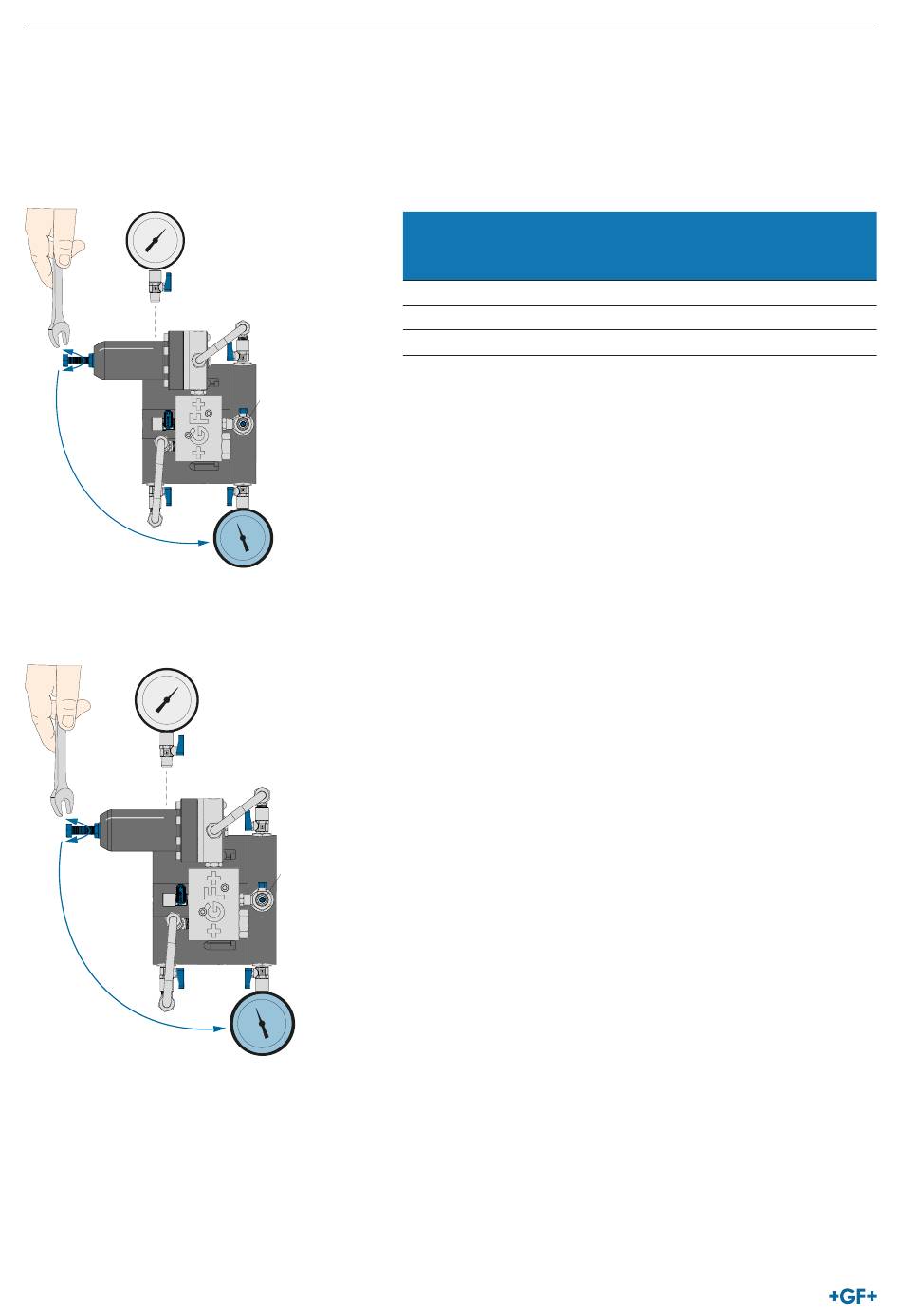

1. Federspannung der Pilotfeder durch Drehen der Einstellschraube am Pilotventil (AS) langsam erhöhen oder reduzieren um ge-
wünschten Ausgangsdruck P2 zu erreichen. Die nachfolgende Tabelle dient dabei zur Orientierung. Über ausgangsseitigen Ma-
nometer bei KH5 sicherstellen, dass eine Druckänderung des Ausgangsdrucks P2 stattfindet.
P1
KH6
AS
KH4
KH1
2. Sicherstellen, dass die Differenz zwischen Eingangsdruck P1 bei eingangsseitigem Manometer KH6 und Ausgangsdruck P2 bei
ausgangsseitigem Manometer KH5 mindestens 1 bar beträgt.
KH6
AS
KH4
KH1
64
KH2
DV
KH3
KH5
P2
P1
KH2
DV
KH3
KH5
P2
P1 - P2 ≥1 bar
Farbcodierung Eingestellter Druckbe-
Pilotventilfeder reich
(bar [g])
Silber 0.0 - 3.0
Schwarz 1.0 - 8.0*
Rot 1.0 - 16.0
*Standardversion
Betriebsanleitung
Empfindlichkeit der
Einstellung
(bar/Umdrehung)
0.18
0.43
1.53
