Manual de instruções
Montagem

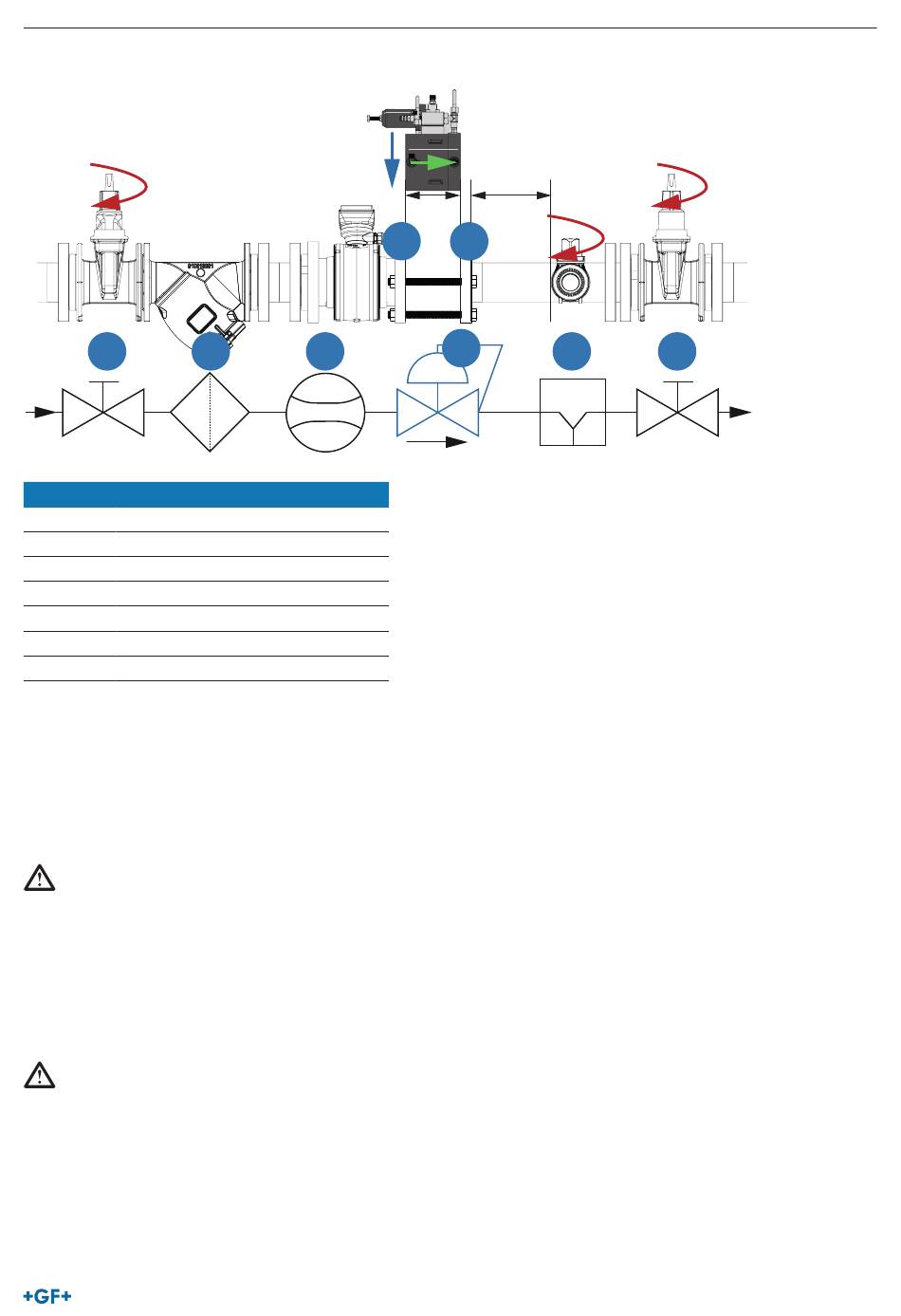

A
Letra Designação
A Válvula de bloqueio na entrada
S
Filtro
D
Medidor de vazão
N
Válvula reguladora de pressão NeoFlow
H
Hidrante/ramal
O
Válvula de bloqueio na saída
F
Flange de aço PP
► Assegurar que as válvulas de bloqueio na entrada e na saída (A + O) assim como o hidrante/ ramal (H) estão fechados.
► É recomendado um flange em aço PP com uma vedação de perfil adequada.
► Deve ser deixado em um dos lados da válvula reguladora de pressão NeoFlow um espaço equivalente a 1,5 vezes do compri-
mento da válvula para o acesso aos parafusos do flange. Deve ser assegurado que os parafusos para a ligação do flange conse-
guem ser montados pelo menos em um dos lados da montagem.
► Considerar a elevada diferença de temperatura na montagem - Reapertar novamente as conexões do flange.
► Instalação da conexão do flange de acordo com as informações nos Planning Fundamentals da GF
ATENÇÃO!
Perigo de danos materiais devido a uma pressão elevada!
Se a válvula reguladora de pressão NeoFlow (N) for colocada em funcionamento sem um hidrante/ ramal (H), abra lentamente a
válvula de bloqueio da saída (O) para controlar a pressão elevada em P2 na válvula reguladora de pressão NeoFlow (N) essa não
observancia pode resultar em danos no sistema de tubulações.
► Recomendação: utilizar um hidrante/ ramal/ sistema de purga (H).
► Em caso de colocação em funcionamento sem hidrante (H): abrir apenas parcialmente a válvula de isolamento no lado de saída
(O) para se poder controlar a pressão.
ATENÇÃO!
Vazamentos nas ligações flangeadas!
Perigo de ferimentos e/ou danos materiais devido ao vazamentos em conexões flangeadas.
► Verificar periodicamente se não há nenhum vazamento de fluídos.
► Se estiver vazando nas conexões flangeadas, apertar novamente as mesmas.
► Ao calcular o comprimento dos parafusos incluir a espessura do flange e do anel.
► Proteger as superfícies de vedação assim como as peças de ligação contra danos e impurezas, em especial, contra partículas
duras ou de bordas afiadas.
S D
1.5 x L
L
F
F
N
H
Válvula reguladora de pressão NeoFlow
O
