NeoFlow Druckreduzierventil
7.5

Steuersystem Warten

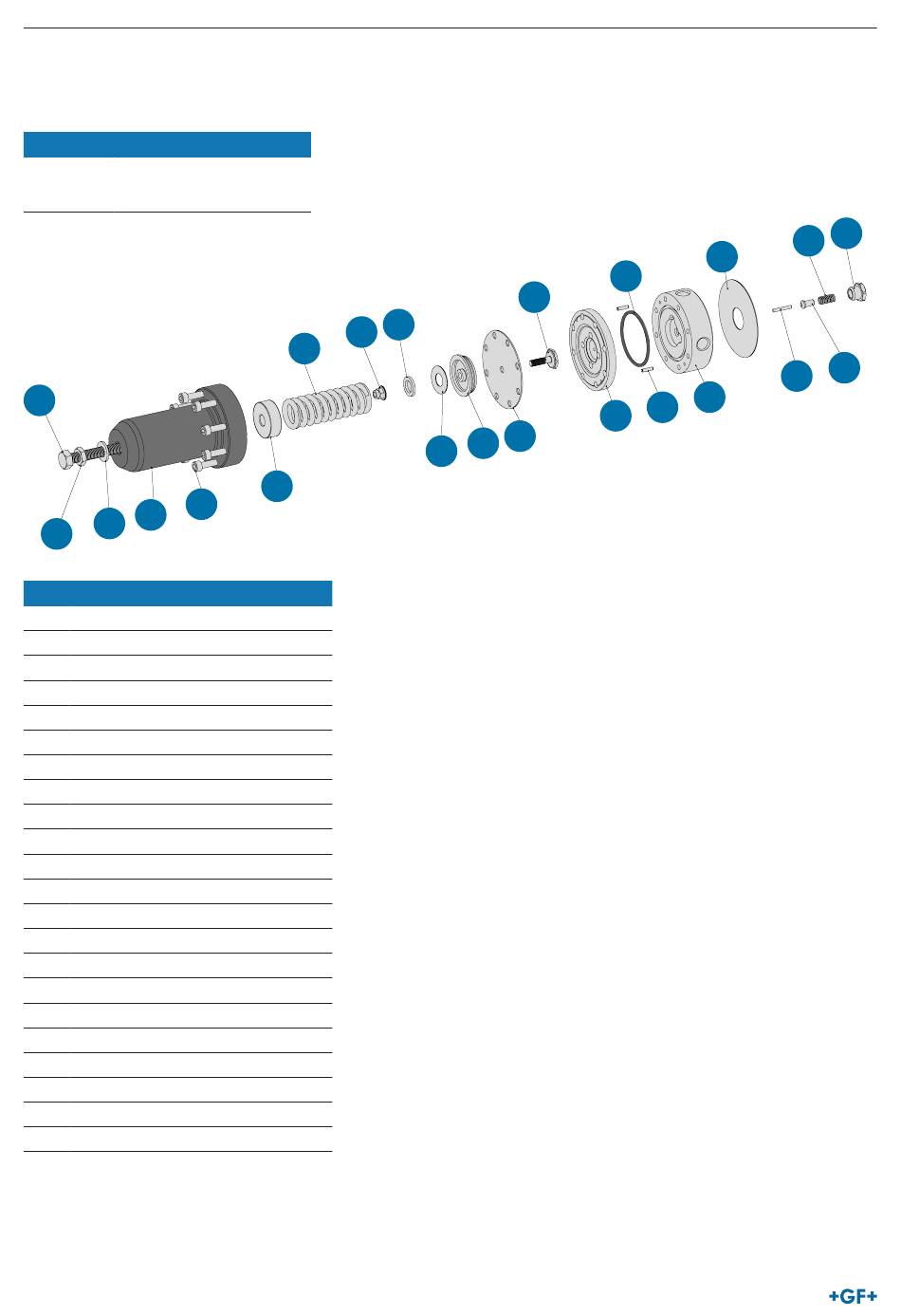

7.5.1 Pilotventil
Code Bezeichnung
173021000 Pilotventil Reparaturkit
Enthält: (12), (16), (19), (20)
und (21)
1
4
3
2
Nr. Bezeichnung
1 Einstellschraube am Pilotventil (AS)
2 Kontermutter
3 Indikationsscheibe
4 Federgehäuse
5 Schrauben (8 Stk. ) für Federgehäuse
6 Obere Federführung
7 Pilotfeder
8 Sicherungsmutter
9 Innere Federführung
10 Schutzscheibe
11 Membranträger
12 Membrane
13 Membranschraube
14 Membrangehäuse
15 Montagestift
16 O-Ring Pilotkörper
17 Pilotkörper
18 Aufkleber
19 Antriebsstift
20 Steuerzylinder
21 Steuerfeder
22 Verschlussstopfen Pilotsteuerung
74
8
7
6
5
13
9
12
10 11
Betriebsanleitung
18
16
17
14 15
22
21
19 20
