Manual de instruções
5

Iniciando o funcionamento

ATENÇÃO!
Perigo de quebra devido a manuseio incorreto!
A válvula reguladora de pressão NeoFlow não deve ser erguida pela válvula piloto, pelas tubulações de controle, nem apoiada sobre
as mesmas.
► Erguer exclusivamente a válvula reguladora de pressão NeoFlow para as dimensões ≤ DN150 pelo corpo principal.

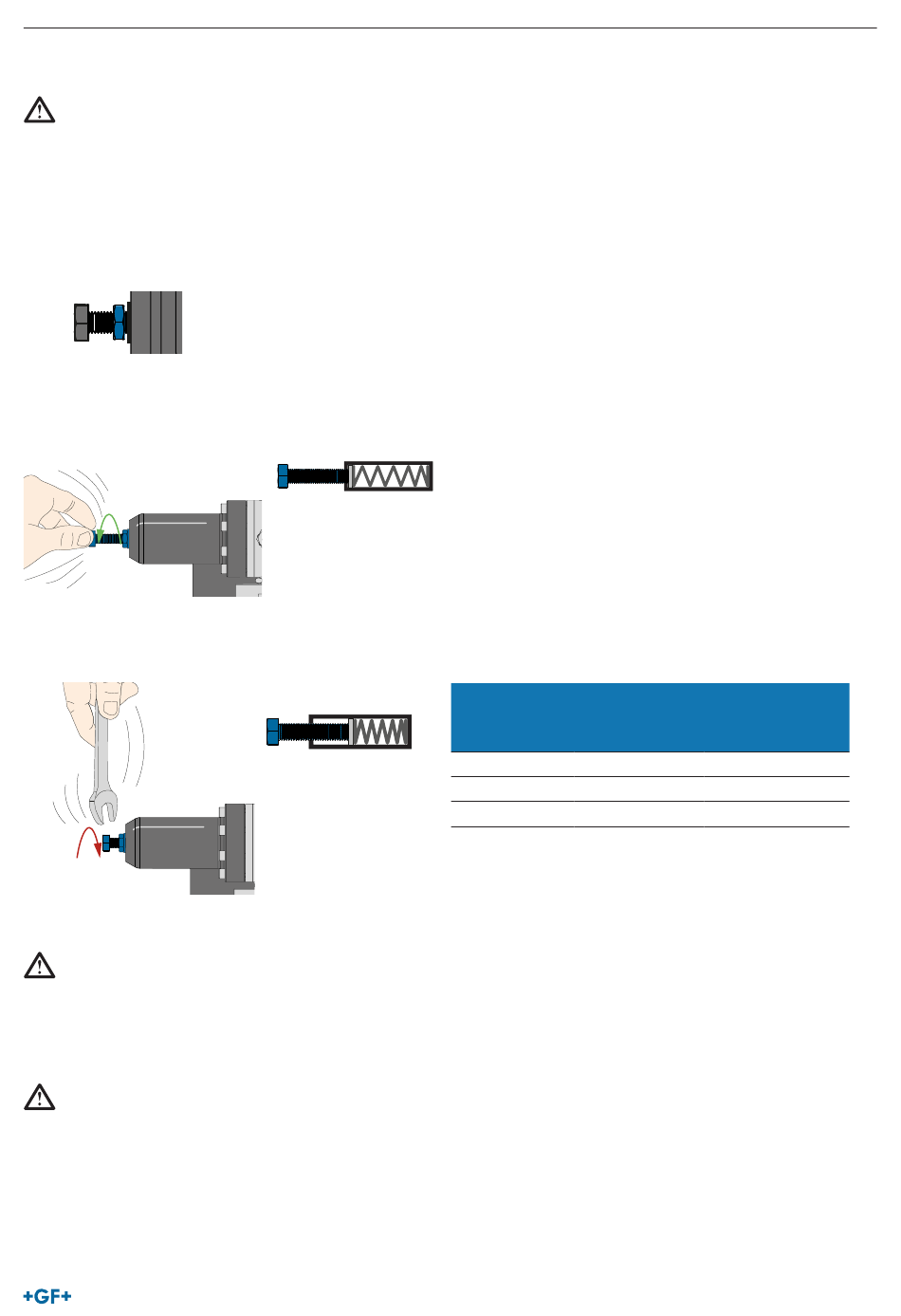

5.1 Realizar os ajustes básicos
1. Desaperte a porca de segurança.
2. Abrir totalmente o parafuso de ajuste na válvula piloto (AS), no sentido anti-horário, até a mola piloto estar aliviada (P2=0 bar).
Aviso: em caso de alívio total da mola piloto, o parafuso de ajuste na válvula piloto (AS) pode ser movido manualmente sem
qualquer resistência.
AS
KH4
3. Aumentar lentamente a tensão da mola piloto ao girar o parafuso de ajuste na válvula piloto (AS) no sentido horário (ponto de
partida: mola completamente aliviada, P2=0 bar). Ajustar a pressão de saída P2 pretendida de acordo com a seguinte tabela. Por
exemplo, mola preta: pressão de saída pretendida de 4 bar ≈10 voltas no sentido dos ponteiros do relógio.
KH1
AS
PU
KH4
ATENÇÃO!
Pressão de saída predefinida!
KH1
A pressão de saída está pré-definida de fábrica.
► A pressão de saída pré-definida da válvula reguladora de pressão NeoFlow com o código de cor Preta da mola da válvula piloto
é de 3 bar.
CUIDADO!
Utilização de um tipo de válvula reguladora de pressão NeoFlow incompatível!
As especificações do fabricante sobre a diferença de pressão máxima entre a pressão de entrada e a de saída devem ser seguidas.
► O não cumprimento pode resultar em ferimentos, bem como danos materiais na válvula e no sistema de tubulação.
► Utilizar apenas tipos de válvula reguladoras de pressão NeoFlow que corresponda à faixa de pressão.
KH2
SV
KH2
NV
NV
KH3
Código de cores
KH5
da mola da
válvula piloto
KH1
Prata
Preta
Vermelho
KH2
*Versão standard
DV
KH3
P1
KH5
P2
Válvula reguladora de pressão NeoFlow
PD
CV
Faixa da pressão
ajustada
(bar [g])
0.0 - 3.0
1.0 - 8.0*
1.0 - 16.0
Sensibilidade do
ajuste
(bar/rotação)
0.18
0.43
1.53
