Valvola riduttrice di pressione NeoFlow
4.3

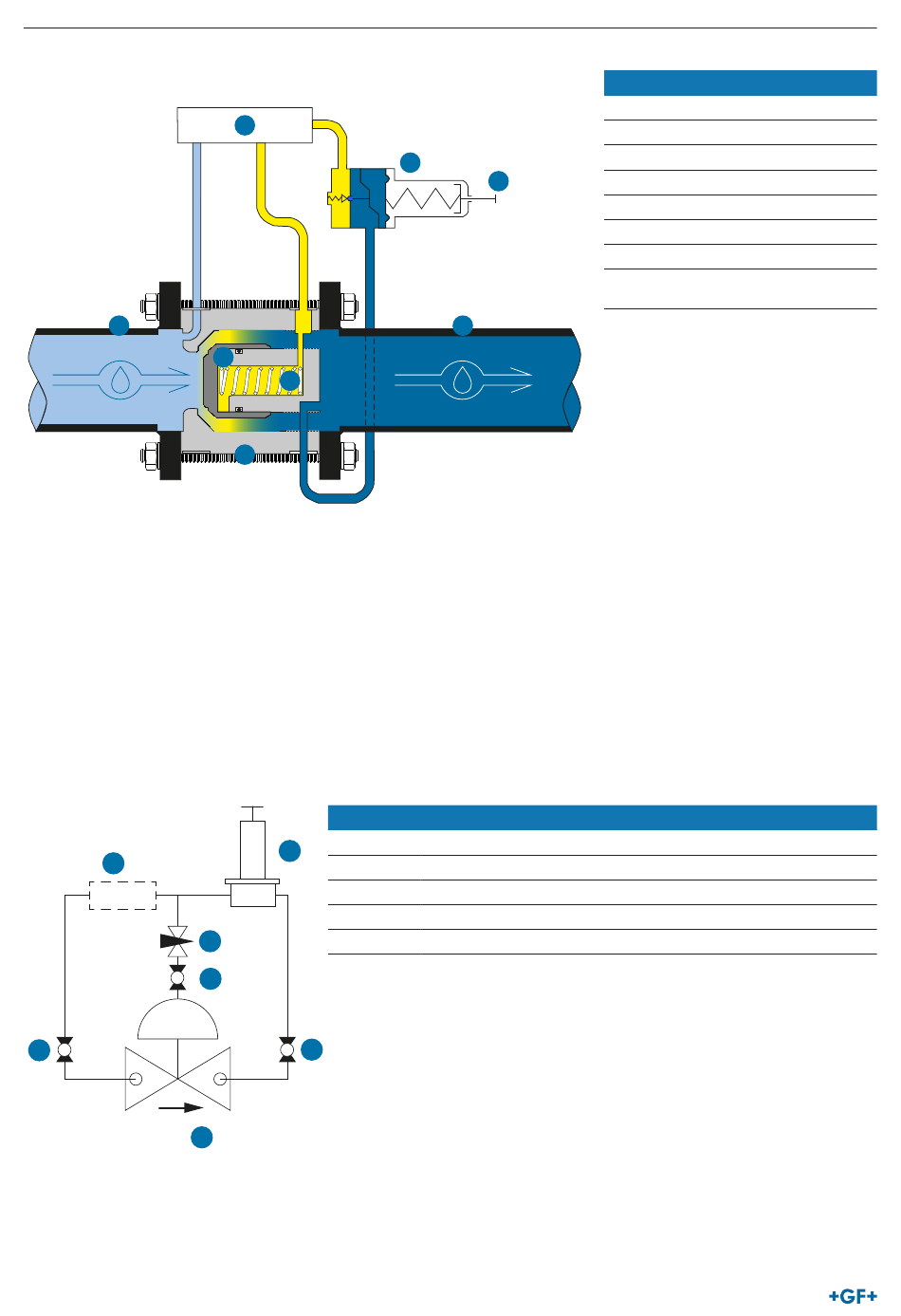

Descrizione del funzionamento

P1
Il movimento assiale del tampone della valvola (4) nel corpo principale (1) provoca variazioni di flusso nel regolatore di pressione
NeoFlow, regolando così la pressione di uscita adiacente (P2). La posizione dell'asta della valvola (4) è regolata dalla pressione pre-
valente nella camera di controllo (5).
Ruotando la vite di regolazione (6) sul pilota (3) si imposta la pressione in uscita desiderata (P2). Il flusso del fluido nel pilota (3) varia
in funzione della pressione in uscita adiacente (P2). Questo variazione del flusso del fluido porta ad un adeguamento della pressione
nella camera di controllo (5) tramite il blocco di comando (2). Per bilanciare la pressione, il tampone della valvola (4) si sposta assi-
almente nel corpo principale (1).
Schema a blocchi
IS
KH
CO
186
2
4
5
1
Numero
PV
PV
IS
KH
I O
DV
DV
CO
KH
KH
3
6
P2
Denominazione
Pilota
Blocco di comando con filtro integrato
Valvola a sfera
Valvola di smorzamento
Regolatore
Manuale instruzione d'uso e manutenzione
Numero Denominazione
1 Corpo principale
2 Blocco di comando
3 Pilota
4 Tamtone della valvola
5 Camera di controllo
6 Vite di regolazione sul pilota
P1 Pressione di ingresso
P2 Pressione in uscita regolabi-
le
