Manual de instrucciones
4

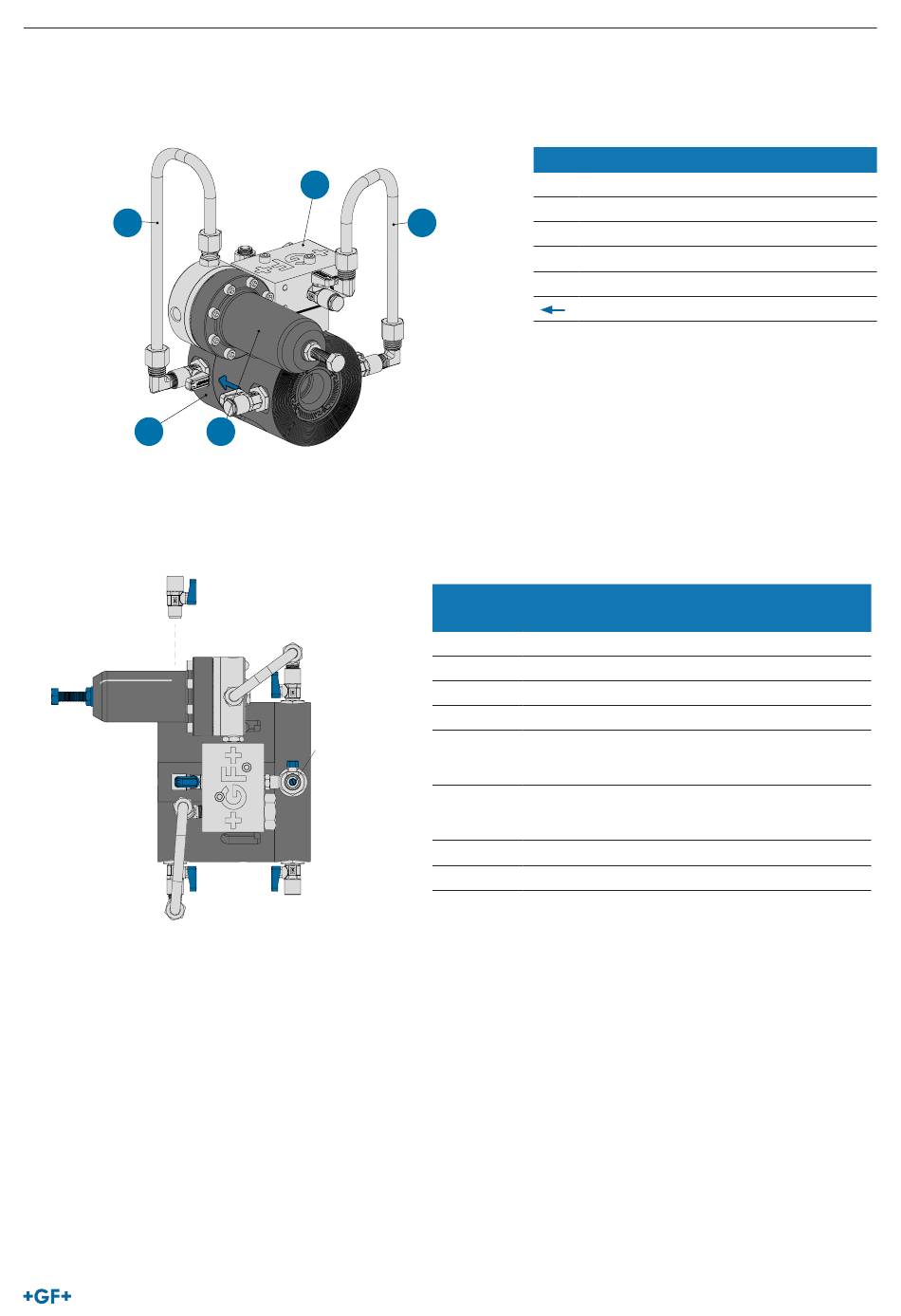

Componentes y funcionamiento

4.1 Módulos
5
1
4.2 Denominaciones de las válvulas
KH6
AS
KH4
KH1
2
3
KH2
DV
KH3
KH5
N.º Denominación
1 Cuerpo principal
2 Bloque de control
4
3 Válvula piloto
4 Conducto de control en el lado de entrada
5 Conducto de control en el lado de salida
Dirección de flujo del medio
Válvula de Denominación
bola
KH1 Válvula de bola en el lado de entrada
KH2 Válvula de bola en el lado de salida
KH3 Válvula de bola de la sala de control
KH4 Válvula de bola del bloque de control
KH5 Válvula de bola en el lado de salida (conexión del
manómetro)
KH6 Válvula de bola en el lado de entrada (conexión del
manómetro)
DV Válvula de amortiguación
AS Tornillo de ajuste en la válvula piloto
Válvula reductora de presión NeoFlow
