NeoFlow 减压阀
6 操作
6.1 设定出口压力 P2

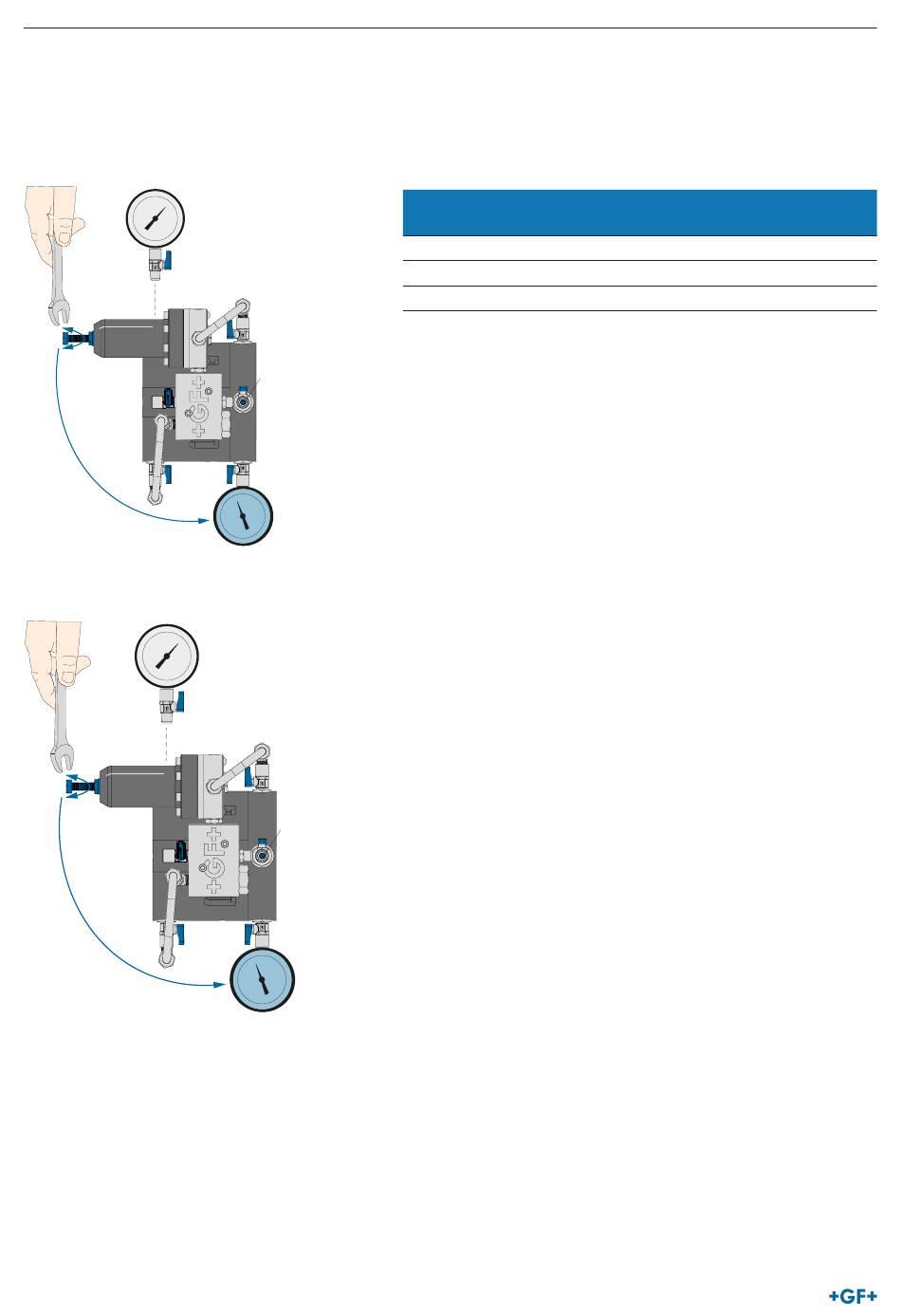

1. 旋转先导阀上的调节螺栓 (AS) 可缓慢升高或降低导引弹簧的弹簧压力，以达到所需的出口压力 P2。详细情况参见下表。通
过出口侧压力计 KH5 确保出口压力 P2 发生变化。
P1
KH6
AS
KH4
KH1
2. 确保入口侧压力计 KH6 处的入口压力 P1 与出口侧压力计 KH5 处的出口压力 P2 之间的压差至少为 1 bar。
KH6
AS
KH4
KH1
328
KH2
DV
KH3
KH5
P2
P1
KH2
DV
KH3
KH5
P2
P1 - P2 ≥1 bar
先导阀弹簧颜色 调节压力范围
代码 (bar [g])
银色
0.0 - 3.0
黑色
1.0 - 8.0*
红色
1.0 - 16.0
*标准版
操作说明
调节敏感性
（bar/圈）
0.18
0.43
1.53
