Válvula reguladora de pressão NeoFlow
7.5.3 Vedações do corpo principal
Código Designação
173021004 -7 Conjunto de anel de vedação
dependente das dimensões
Contém: (6) e (7)
2
1
► Desmontar a válvula reguladora de pressão NeoFlow de acordo com o capítulo «7.3 Desmontar a válvula reguladora de pressão
NeoFlow» na página 246.
Desmontagem
1. Desapertar a junção da carcaça (2) na sua totalidade, para se ter acesso aos anéis de vedação interiores.
2
2. Separar o corpo da carcaça (1) do corpo principal (9). Verificar o anel de vedação da carimbo do corpo do invólucro (7) quanto a
desgaste ou danos e, se necessário, substituir.
1
254
5
6
4
3
9
7

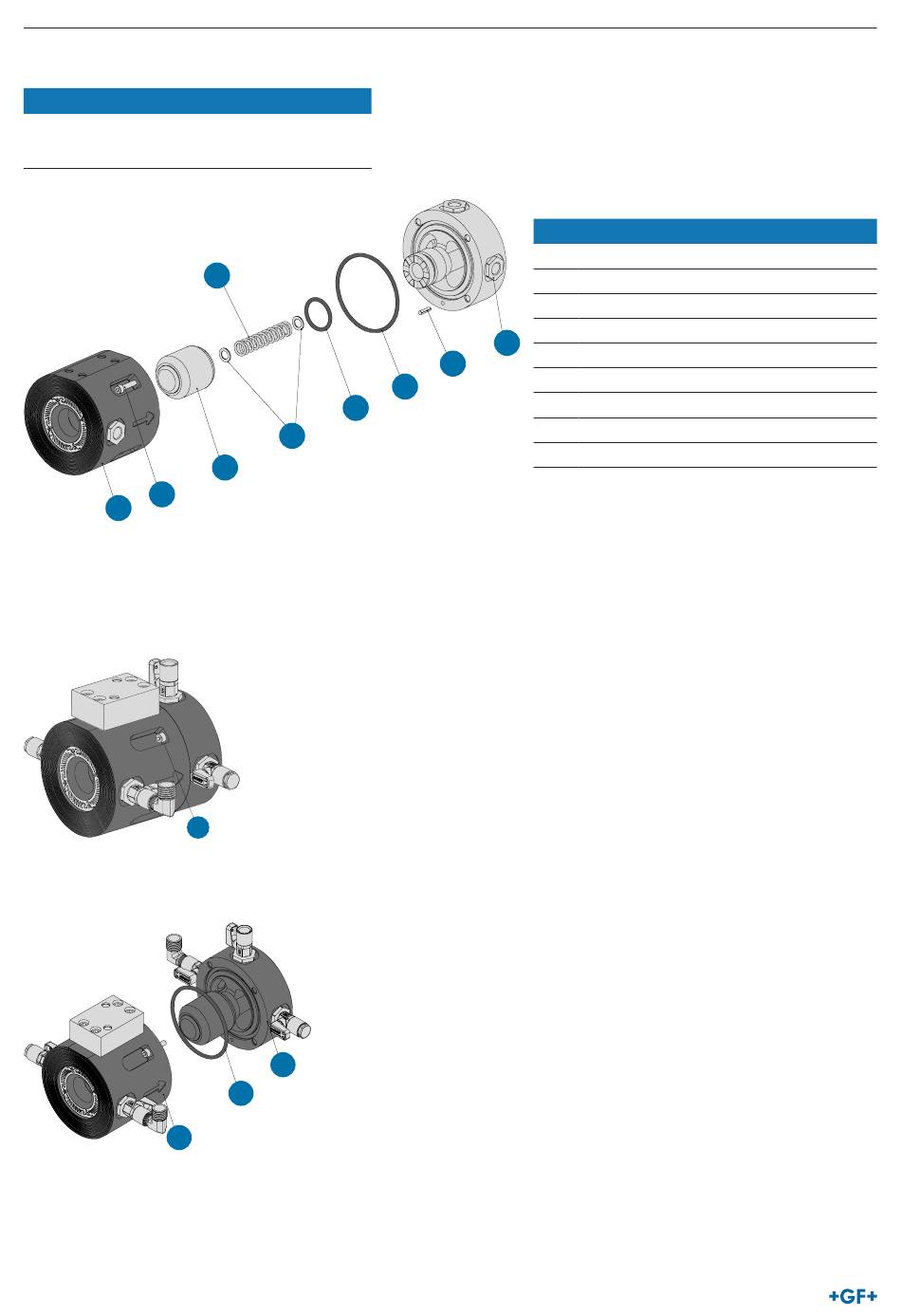

N.º
1
2
3
4
9
5
8
6
7
7
8
9
Manual de instruções
Designação
Corpo da carcaça
Junção da carcaça (4 pçs. de parafusos)
Pistão da válvula
Assento da mola
Mola principal
Anel de vedação
Carimbo do corpo do invólucro
Pino guia
Corpo principal
