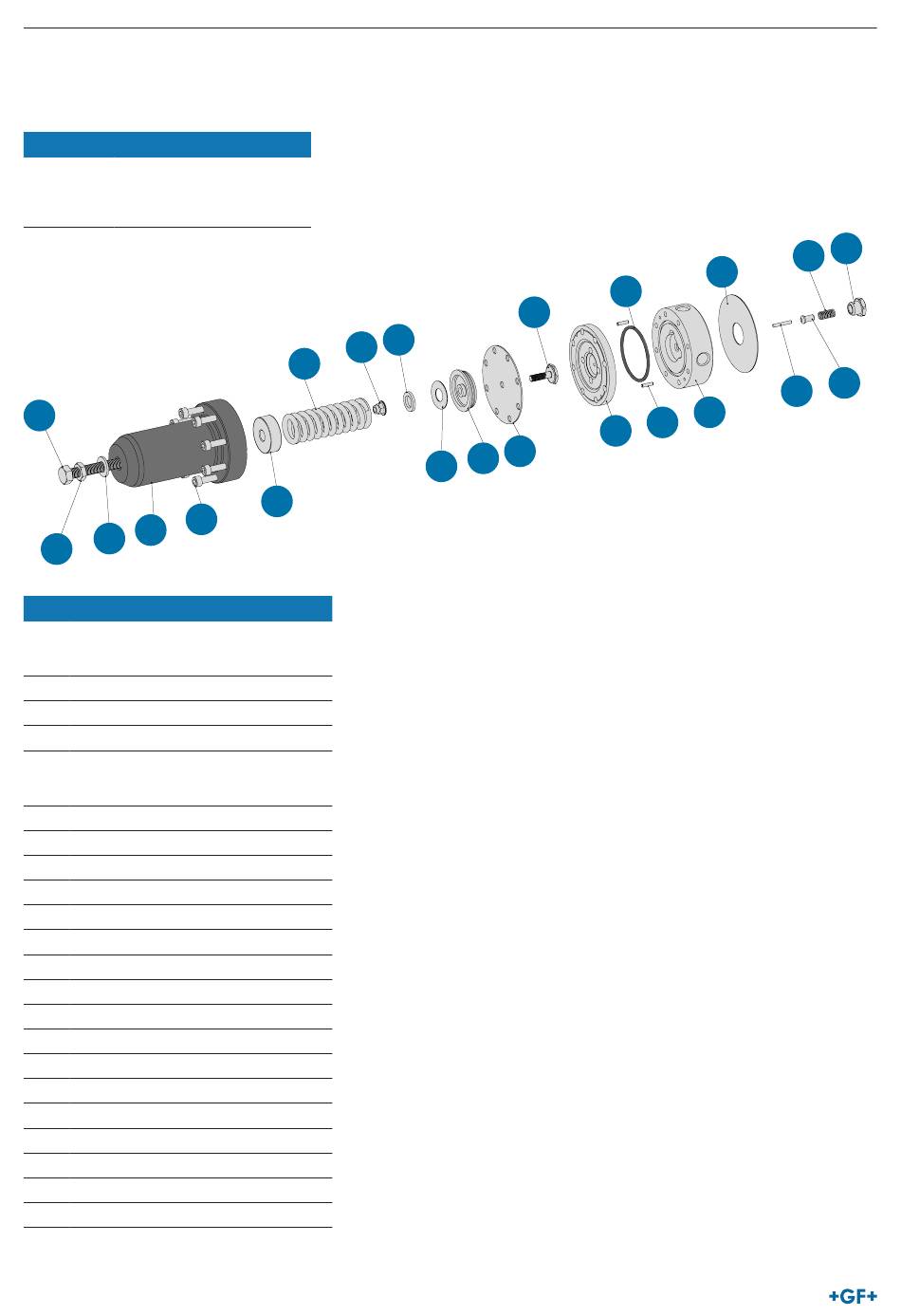

Mantenimiento del sistema de control

7.5.1 Válvula piloto
Código Denominación
173021000 Conjunto de reparación de
válvula piloto
Contiene: (12), (16), (19),
(20) y (21)
1
4
3
2
N.º Denominación
1 Tornillo de ajuste en la válvula piloto
(AS)
2 Tuerca de bloqueo
3 Disco de indicación
4 Carcasa del resorte
5 Tornillos (8 uds.) para carcasa del re-
sorte
6 Guía superior del resorte
7 Resorte piloto
8 Contratuerca
9 Guía inferior del resorte
10 Disco de protección
11 Soporte de membrana
12 Membrana
13 Tornillo de membrana
14 Carcasa de membrana
15 Pasador de montaje
16 Junta tórica del cuerpo del piloto
17 Cuerpo del piloto
18 Pegatina
19 Pasador de accionamiento
20 Cilindro de control
21 Resorte de control
22 Tapón del control del piloto
162
8
7
6
5
13
9
12
10 11
