Vanne de régulation de pression aval NeoFlow
7.5 Entretien du système de commande

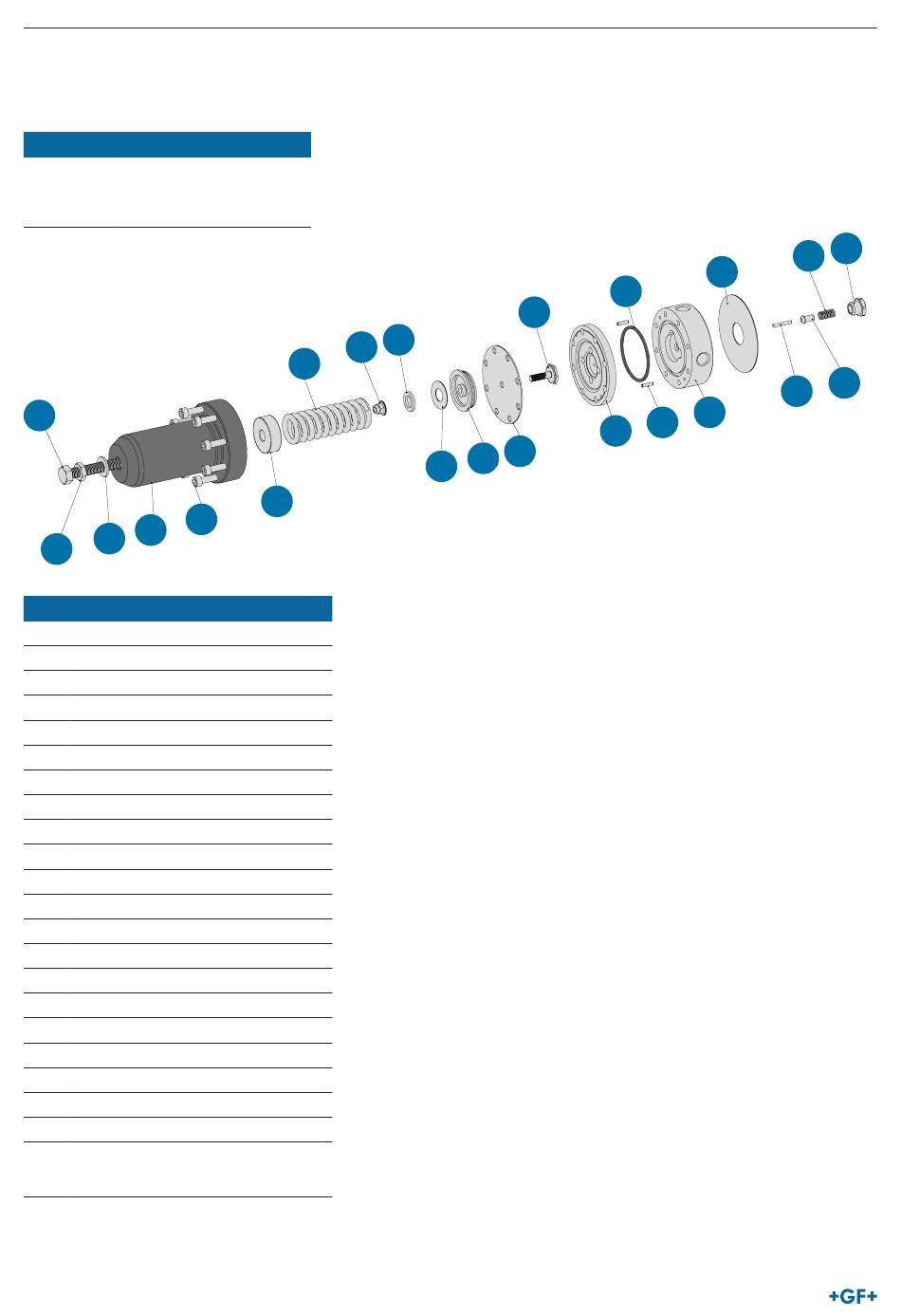

7.5.1 Vanne pilote
Code Désignation
173021000 Kit de réparation de la
vanne pilote
Contient : (12), (16), (19),
(20) et (21)
1
4
3
2
N° Désignation
1 Vis de réglage sur la vanne pilote (AS)
2 Contre-écrou
3 Rondelle d'indication
4 Boîtier du ressort
5 Vis (8 pièces) pour le boîtier du ressort
6 Guide supérieur du ressort
7 Ressort pilote
8 Écrou de sécurité
9 Guide intérieur du ressort
10 Rondelle de protection
11 Support de membrane
12 Membrane
13 Vis à membrane
14 Boîtier à membrane
15 Goupille de montage
16 Joint torique corps pilote
17 Corps pilote
18 Autocollant
19 Goupille d'entraînement
20 Cylindre de commande
21 Ressort de commande
22 Bouchon d'étanchéité de la commande
pilote
118
8
7
6
5
13
9
12
10 11
Manuel d'utilisation
18
16
17
14 15
22
21
19 20
