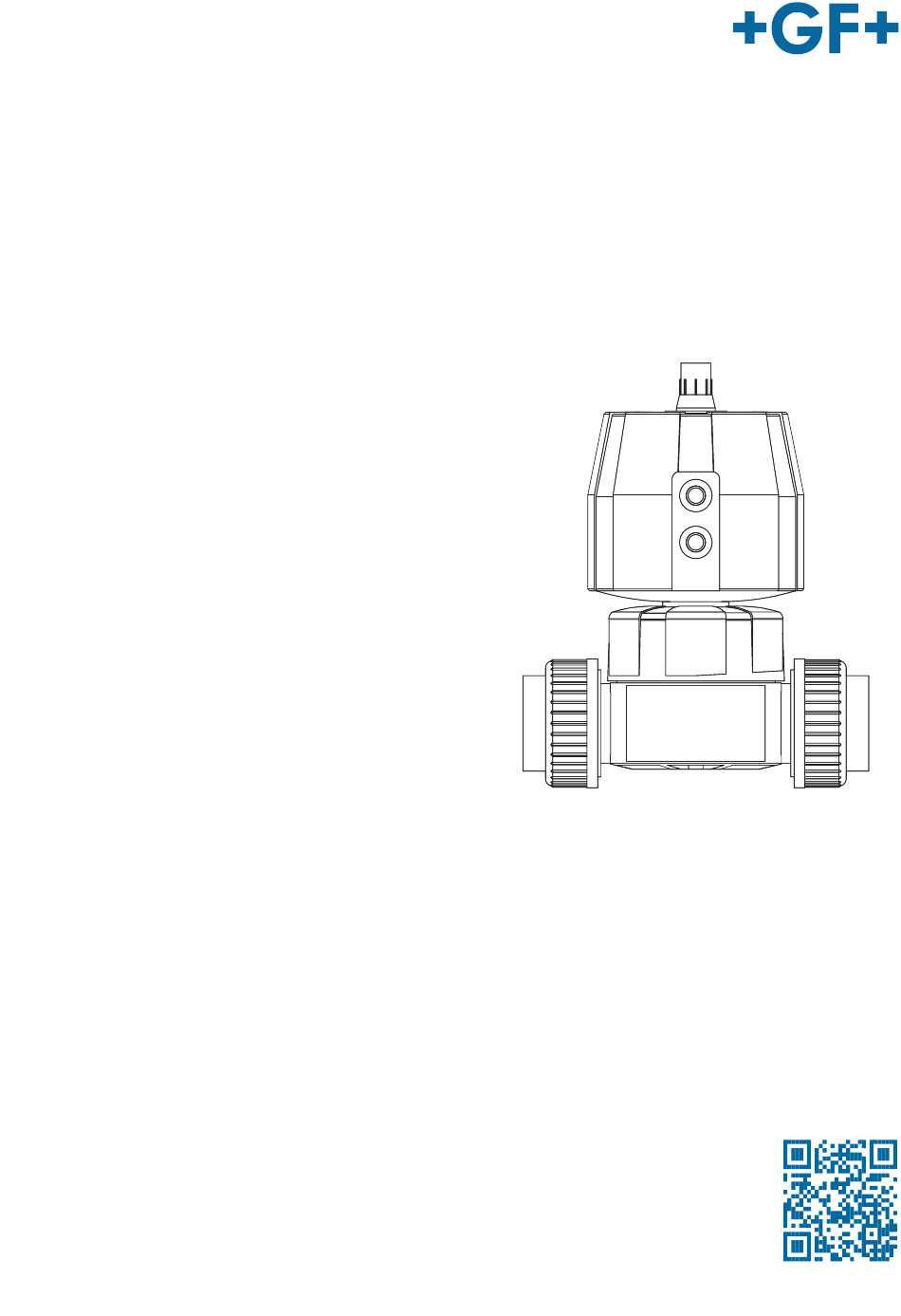

Seite 1 GF Piping Systems Pneumatic diaphragm valve DIASTAR Operating Instructions Pneumatisches Membranventil DIASTAR Betriebsanleitung Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Válvula de membrana neumática DIASTAR Manual de instrucciones 气动隔膜阀 DIASTAR 操作说明书 2007155 Pneumatic Diaphragm Valve DIASTAR MA_00119 / DE EN FR ES ZH / 03 (07.2022) ©...
Seite 2 Content Pneumatic diaphragm valve DIASTAR Pneumatisches Membranventil DIASTAR Robinet à membrane pneumatique DIASTAR Válvula de membrana neumática DIASTAR 气动隔膜阀 DIASTAR...
Seite 3: Pneumatic Diaphragm Valve Diastar
GF Piping Systems Pneumatic diaphragm valve DIASTAR Operating Instructions...
Seite 4 GF Piping Systems Translation of the original instruction manual Disclaimer The technical data are not binding. They neither constitute expressly warranted characteristics nor guaranteed properties nor a guaran- teed durability. It is subject to modification. Our General Terms of Sale apply.
Seite 5: Inhaltsverzeichnis
Operating Instructions Pneumatic diaphragm valve DIASTAR Table of contents About this document Other applicable documents Symbols Abbreviations Terms used Safety Information Meaning of the signal words Observe instruction manual Safety and responsibility Notes for service and operating personnel Product description Intended use Use not in accordance with the intended use EC-Declaration of conformity...
Seite 6 Pneumatic diaphragm valve DIASTAR Operating Instructions Measures during operation Service Maintenance plan Removal and disassembly Replacing the diaphragm Troubleshooting Accessories and Spare Parts Accessories Disposal...
Seite 7: About This Document
Operating Instructions Pneumatic diaphragm valve DIASTAR About this document Other applicable documents Document Georg Fischer Planning Fundamentals Industry 700671687 Data sheet www.gfps.com/is-manuals-valves Chemical resistance www.gfps.com These documents are available from the Georg Fischer Piping Systems Sales Company or at www.gfps.com. Symbols Symbol Indication...
Seite 8: Safety Information
Pneumatic diaphragm valve DIASTAR Operating Instructions Safety Information The safety instructions apply to use as described under "Intended use". The safety instructions do not cover the following cases: Incidental events occurring during installation, operation and service. • The operator is responsible for the local and site-related safety regulations. •...
Seite 9: Notes For Service And Operating Personnel
Operating Instructions Pneumatic diaphragm valve DIASTAR Notes for service and operating personnel The following target groups are addressed in these operating instructions: Operators Operators are instructed in the operation of the product and observe the safety guidelines. Service personnel The service personnel has professional technical training and performs installation, putting into operation, as well as maintenance work.
Seite 10: Product Description
Pneumatic diaphragm valve DIASTAR Operating Instructions Product description Intended use The DIASTAR pneumatic diaphragm valve is designed exclusively for installation in a compatible industrial piping system to shut off, pass or regulate the flow of approved medium. It must be used exclusively within the chemical resistance of the entire fittings and all components. Use not in accordance with the intended use Any use other than that described in the „Intended use“...
Seite 11: Type Overview
Operating Instructions Pneumatic diaphragm valve DIASTAR Type overview DIASTAR Six DIASTAR Ten DIASTAR TenPlus DIASTAR Sixteen PN6 (single-sided) PN10 (single-sided) PN10 (both sides) PN16 (single-sided) Design and function 3.5.1 Construction The design of the valve is identical for the four valve body types, except for the connections. Item Name Optical position indicator...
Seite 12 Pneumatic diaphragm valve DIASTAR Operating Instructions 3.5.2 Mode FC mode FO mode DA mode In the non-operative state, the valve is In the non-operative state, the valve is The valve has no defined home position. closed by spring resistance. When the opened by spring resistance.
Seite 13: Identification
Operating Instructions Pneumatic diaphragm valve DIASTAR Identification 3.6.1 Diaphragm valve Item Name Order number Type Ten d20DN15 Valve body material Functional scheme 161624012 Diaphragm material PVC-U EPDM PN10 Serial number I Iz40.23-3 Max. control pressure Fail close [FC] Pmax 6bar CE marking and approvals Nominal pressure 0000000 000...
Seite 14: Technical Data
Pneumatic diaphragm valve DIASTAR Operating Instructions Technical Data 3.7.1 Specifications Specifications Allowed medium Liquid and gaseous medium which do not negatively affect the physical and chemical properties of the respective valve body and diaphragm material during normal mode. Information on chemical resistance is available from the Georg Fischer Piping Systems Sales Company or at www.gfps.com.
Seite 15 Operating Instructions Pneumatic diaphragm valve DIASTAR 3.7.2 Actuator sizes DIASTAR DIASTAR Sixteen DA/FO DIASTAR Six FC DIASTAR Ten FC/FO/DA DIASTAR Sixteen FC...
Seite 16: Air Connection
Pneumatic diaphragm valve DIASTAR Operating Instructions 3.7.3 Air connection DIASTAR Six FC DIASTAR Ten DIASTAR TenPlus FC DIASTAR Sixteen FC/FO/ DA d20/DN15 G 1/8" G 1/8" G 1/8" G 1/8" d25/DN20 G 1/8" G 1/8" G 1/8" G 1/8" d32/DN25 G 1/8"...
Seite 17: Control Volume
Operating Instructions Pneumatic diaphragm valve DIASTAR 3.7.5 Control volume DIASTAR Six DIASTAR DIASTAR Ten DIASTAR Ten (DA) DIASTAR DIASTAR (FC) Ten (FC) (FO) [dm³] TenPlus (FC) Sixteen (FC) [dm³] [dm³] [dm³] [dm³] [dm³] close open 20DN15 0.04 0.04 0.07 0.07 0.04 0.10 0.10...
Seite 18 Pneumatic diaphragm valve DIASTAR Operating Instructions DIASTAR TenPlus FC Valve PVC-U, PVC-C, ABS, P-H, PVDF, PVDF-HP body material Pressure level Max. control [bar] pressure [bar] EPDM PTFE 20DN15 25DN20 32DN25 40DN32 50DN40 63DN50 Medium pressure Bidirectional Bidirectional DIASTAR Sixteen FC Valve body PVC-U, PVDF, PVDF-HP material...
Seite 19 Operating Instructions Pneumatic diaphragm valve DIASTAR 3.7.7 Control pressure diagrams DIASTAR Six FC with EPDM* diaphragm x Medium pressure DN50 DIASTAR Six y Control pressure FC EPDM DN20 - 40 DN15 Medium pressure (bar) DIASTAR Ten FC with EPDM* or PTFE diaphragm x Medium pressure y Control pressure DIASTAR Ten...
Seite 20 Pneumatic diaphragm valve DIASTAR Operating Instructions DIASTAR Ten FO and DA with PTFE diaphragm x Medium pressure DIASTAR Ten y Control pressure FO/DA PTFE DN50 DN15/25/32/40 DN20 Medium pressure (bar) DIASTAR TenPlus FC with EPDM* or PTFE diaphragm x Medium pressure DIASTAR Ten Plus DN15 - 50 y Control pressure...
Seite 21 Operating Instructions Pneumatic diaphragm valve DIASTAR 3.7.8 Kv 100-values Type 514 – 517 Inch Kv 100 Cv 100 kv 100 (mm) (mm) (") (l/min) (US gal./min) ½ ¾ 1 1/4 1 ½ 1263 1728 Type 519 Inch Kv 100 Cv 100 kv 100 (mm) (mm)
Seite 22: Pressure Losses
Pneumatic diaphragm valve DIASTAR Operating Instructions 3.7.9 Flow rate Flow characteristics type 514–517 100.0 x Opening angle (%) 90.0 y Kv, Cv value (%) 80.0 70.0 60.0 50.0 40.0 30.0 20.0 10.0 Opening angle (%) Flow characteristics type 519 100.0 x Opening angle (%) 90.0 y Kv, Cv value (%)
Seite 23: Installation
Operating Instructions Pneumatic diaphragm valve DIASTAR Installation Preparation DANGER! Valve not suitable for application! The valve has product-specific characteristics, installation dimensions and connections. The use of a valve unsuitable for the appli- cation can cause personal injury and damage to property as well as endanger the environment. ►...
Seite 24: Installation Process
Pneumatic diaphragm valve DIASTAR Operating Instructions Installation process ► Always install the valve in the open position. DANGER! Use of hazardous and non-approved medium! Non-approved chemically aggressive or hot medium can attack materials, cause personal injury and endanger the environment. Components not in contact with the medium can be attacked by leakage inside the valve.
Seite 25: Flange Connection
Operating Instructions Pneumatic diaphragm valve DIASTAR 4.2.2 Adhesive joint PVC-U, PVC-C and ABS - with valve body types 514, 515 Only join identical materials. After the curing time, flush the pipeline section with water without pressure (see chapter "Jointing technology" in Georg Fischer Planning Fundamentals Industry). WARNING! Connection of incompatible materials! Risk of injury and/or damage to property due to leakage of the piping system because of connections of different, mutually incompa-...
Seite 26: Changing The Position Of The Connections For The Control Pressure
Pneumatic diaphragm valve DIASTAR Operating Instructions Changing the position of the connections for the control pressure The connections for the control pressure can be positioned in 90° increments, to optimally align it to the piping system. DANGER! Uncontrolled escape of the medium! If the pressure in the piping system has not been completely relieved, the medium can escape in an uncontrolled manner.
Seite 27 Operating Instructions Pneumatic diaphragm valve DIASTAR Turn actuator through 90°. Align the diaphragm parallel to the sealing bar. In doing this, position the lugs of the diaphragm precisely between the narrow guide rails of the inner housing. Tip: Diaphragm can be aligned better in "CLOSED" position. If necessary, move actuator to "OPEN“...
Seite 28: Connecting Control Pressure
Pneumatic diaphragm valve DIASTAR Operating Instructions Connecting control pressure CLOSE OPEN Control air connection G 1/8“ or G 1/4“ 4.4.1 Diaphragm valve with mode FC / FO Diaphragm valve with mode FC Diaphragm valve with mode FO ► Use 3/2-way pressure solenoid valves (e.g. PV94 or MNL532). ►...
Seite 29: Putting Into Operation
Operating Instructions Pneumatic diaphragm valve DIASTAR Putting into operation Preparation Check that it is working: Close the valve and open it again. Flush piping system. Pressure testing The same instructions apply to the pressure testing of valves as to the pipe (see chapter "Processing and installation" in Georg Fi- scher Planning Fundamentals Industry).
Seite 30: Normal Mode
► For applications with hazardous and diffusing media, it is recommended to contact the responsible GF representative. ► Regular visual inspection of all components of the diaphragm valve is recommended. For this purpose, the valve must be com- pletely drained, uninstalled, and disassembled.
Seite 31: Service
Operating Instructions Pneumatic diaphragm valve DIASTAR Service Maintenance plan Interval Maintenance task ► Check the connection between top part and valve body for Regularly leakage. ► Press to check functionality of permanently open or closed 1 - 2 times a year diaphragm valves.
Seite 32: Removal And Disassembly
Pneumatic diaphragm valve DIASTAR Operating Instructions Removal and disassembly DANGER! Uncontrolled escape of the medium! If the pressure in the piping system has not been completely relieved, the medium can escape in an uncontrolled manner. Depending on the type of medium, risk of injury may exist. ►...
Seite 33: Replacing The Diaphragm
Operating Instructions Pneumatic diaphragm valve DIASTAR Replacing the diaphragm The frequency for replacing the diaphragm depends on the number of actuator cycles and the medium used. The diaphragm can be checked by professionally disassembling the upper part. NOTE! The diaphragm is a consumable part! With heavy usage the diaphragm is excessively worn and needs to be change more frequently.
Seite 34 Pneumatic diaphragm valve DIASTAR Operating Instructions Move actuator to "CLOSED" position. To remove the diaphragm from the housing: Hold actuator and turn diaphragm counterclockwise. Install a new diaphragm in the same position as the old diaphragm. ► Place the actuator straight up for the first rotations, this is so that the grub screw of the diaphragm holder can grip the dia- phragm.
Seite 35 Operating Instructions Pneumatic diaphragm valve DIASTAR Place actuator with housing nut on valve body and position: Align through-bead of diaphragm parallel to sealing web. DANGER! Do not grease the housing nut! The use of grease, especially on amorphous plastics, can cause stress cracking on the valve body. There can be consequences after contact with hazardous medium.
Seite 36 Pneumatic diaphragm valve DIASTAR Operating Instructions 11. Tighten housing nut with strap wrench/special tool until... a gap dimension of 0.5mm to 1mm is reached between the valve body and the housing nut... • and the semicircular indicator on the housing nut is aligned with the friction lock on the valve body. •...
Seite 37: Troubleshooting
Operating Instructions Pneumatic diaphragm valve DIASTAR Troubleshooting Malfunction Possible Cause Troubleshooting ► Tighten connection and replace Leakage to the outside at flange connec- Temperature change tion gasket if necessary. ► Replace gasket. Gasket defective ► Tighten the connection hand-tight. Leakage to the outside at union nut Loose connection of union nut and valve body ►...
Seite 38: Accessories And Spare Parts
Pneumatic diaphragm valve DIASTAR Operating Instructions ► Select the control pressure accor- Diaphragm wears out prematurely Control pressure too high ding to the corresponding control pressure diagram. ► Check the (FC, FO, DA) functions and Function and connections for control medium do not match related connections.
Seite 39 Operating Instructions Pneumatic diaphragm valve DIASTAR...
Seite 40 GF Piping Systems Worldwide at home Our sales companies and representatives ensure local customer support in more than 100 countries. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L. Georg Fischer SAS Georg Fischer S.A.
Seite 41 GF Piping Systems Pneumatisches Membranventil DIASTAR Betriebsanleitung...
Seite 42 GF Piping Systems Originalbetriebsanleitung Haftungsausschluss Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeits- garantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen.
Seite 43 Betriebsanleitung Pneumatisches Membranventil DIASTAR Inhaltsverzeichnis Zu diesem Dokument Mitgeltende Dokumente Symbole Abkürzungen Verwendete Begriffe Sicherheitshinweise Bedeutung der Signalwörter Betriebsanleitung beachten Sicherheit und Verantwortung Hinweise für Service- und Bedienpersonal Produktbeschreibung Bestimmungsgemässe Verwendung Nicht bestimmungsgemässe Verwendung EG-Konformitätserklärung Typenübersicht Aufbau und Funktion Identifikation Technische Daten Installation Vorbereitung...
Seite 44 Pneumatisches Membranventil DIASTAR Betriebsanleitung Massnahmen während Betrieb Wartung Wartungsplan Ausbau und Demontage Auswechseln der Membrane Störungsbehebung Zubehör und Ersatzteile Zubehör Entsorgung...
Seite 45: Zu Diesem Dokument
Betriebsanleitung Pneumatisches Membranventil DIASTAR Zu diesem Dokument Mitgeltende Dokumente Dokument Georg Fischer Planungsgrundlagen Industrie 700671686 Datenblatt www.gfps.com/is-manuals-valves Chemische Beständigkeit www.gfps.com Diese Unterlagen sind über die Georg Fischer Vertriebsgesellschaft oder unter www.gfps.com erhältlich. Symbole Symbol Bedeutung Aufzählung in nicht definierter Reihenfolge. •...
Seite 46: Sicherheitshinweise
Pneumatisches Membranventil DIASTAR Betriebsanleitung Sicherheitshinweise Die Sicherheitshinweise gelten für den Einsatz wie beschrieben unter „Bestimmungsgemässe Verwendung“. Die Sicherheitshinweise decken folgende Fälle nicht ab: Bei Installation, Betrieb und Wartung zufällig auftretende Ereignisse. • Für die lokalen und ortsbezogenen Sicherheitsbestimmmungen ist der Betreiber verantwortlich. •...
Seite 47: Hinweise Für Service- Und Bedienpersonal
Betriebsanleitung Pneumatisches Membranventil DIASTAR Hinweise für Service- und Bedienpersonal Folgende Zielgruppen werden in dieser Betriebsanleitung angesprochen: Bediener Bediener sind in die Bedienung des Produktes eingewiesen und befolgen die Sicherheitsvorschriften. Servicepersonal Das Servicepersonal verfügt über eine fachtechnische Ausbildung und führt die Installation, Inbetriebnahme, sowie Wartungsarbei- ten durch.
Seite 48: Produktbeschreibung
Pneumatisches Membranventil DIASTAR Betriebsanleitung Produktbeschreibung Bestimmungsgemässe Verwendung Das pneumatische Membranventil DIASTAR ist ausschliesslich dazu bestimmt in ein dazu kompatibles industrielles Rohrleitungs- system eingebaut zu werden und dort zugelassene Medien abzusperren, durchzuleiten oder den Durchfluss zu regeln. Es darf ausschliesslich innerhalb der chemischen Beständigkeit der gesamten Armatur und aller Komponenten eingesetzt werden. Nicht bestimmungsgemässe Verwendung Jeder andere Gebrauch als der in “Bestimmungsgemässe Verwendung“...
Seite 49: Typenübersicht
Betriebsanleitung Pneumatisches Membranventil DIASTAR Typenübersicht DIASTAR Six DIASTAR Ten DIASTAR TenPlus DIASTAR Sixteen PN6 (einseitig) PN10 (einseitig) PN10 (beidseitig) PN16 (einseitig) Aufbau und Funktion 3.5.1 Aufbau Der konstruktive Aufbau des Ventils ist bei den vier Ventilkörper-Typen, mit Ausnahme der Anschlüsse identisch. Pos.
Seite 50: Funktion
Pneumatisches Membranventil DIASTAR Betriebsanleitung 3.5.2 Funktion Funktion FC Funktion FO Funktion DA Im Ruhezustand ist das Ventil durch Im Ruhezustand ist das Ventil durch Das Ventil hat keine definierte Grundpo- Federkraft geschlossen. Wird der Federkraft geöffnet. Wird der Stellantrieb sition. Öffnen und Schliessen des Ventils Stellantrieb mit dem Steuerdruck mit dem Steuerdruck beaufschlagt wird durch Anlegen des Steuerdrucks an...
Seite 51: Identifikation
Betriebsanleitung Pneumatisches Membranventil DIASTAR Identifikation 3.6.1 Membranventil Pos. Name Bestellnummer Type Ten d20DN15 Ventilkörperwerkstoff Funktionsweise 161624012 Membranwerkstoff PVC-U EPDM PN10 Seriennummer I Iz40.23-3 Max. Steuerdruck Fail close [FC] Pmax 6bar CE-Kennzeichnung und Zulassungen Nenndruck 0000000 000 swiss made Dimension www.gfps.com DIASTAR Typ 3.6.2 Ventilkörper...
Seite 52: Technische Daten
Pneumatisches Membranventil DIASTAR Betriebsanleitung Technische Daten 3.7.1 Spezifikationen Spezifikationen Zugelassene Medien Flüssige und gasförmige Medien, welche im Normalbetrieb die physikalischen und chemischen Eigenschaften des jeweiligen Ventilkörpers, sowie des Membranwerkstoffes nicht negativ beeinflus- sen. Informationen über die chemische Beständigkeit sind über die Georg Fischer Vertriebsgesellschaft oder unter www.gfps.com erhältlich.
Seite 53 Betriebsanleitung Pneumatisches Membranventil DIASTAR 3.7.2 Antriebsgrössen DIASTAR DIASTAR Sixteen DA/FO DIASTAR Six FC DIASTAR Ten FC/FO/DA DIASTAR Sixteen FC...
Seite 54: Steuerdruck
Pneumatisches Membranventil DIASTAR Betriebsanleitung 3.7.3 Luftanschluss DIASTAR Six FC DIASTAR Ten DIASTAR TenPlus FC DIASTAR Sixteen FC/FO/ DA d20/DN15 G 1/8" G 1/8" G 1/8" G 1/8" d25/DN20 G 1/8" G 1/8" G 1/8" G 1/8" d32/DN25 G 1/8" G 1/8" G 1/8"...
Seite 55: Steuervolumen
Betriebsanleitung Pneumatisches Membranventil DIASTAR 3.7.5 Steuervolumen DIASTAR Six DIASTAR DIASTAR Ten DIASTAR Ten (DA) DIASTAR DIASTAR (FC) Ten (FC) (FO) [dm³] TenPlus (FC) Sixteen (FC) [dm³] [dm³] [dm³] [dm³] [dm³] close open 20DN15 0.04 0.04 0.07 0.07 0.04 0.10 0.10 25DN20 0.12 0.12...
Seite 56 Pneumatisches Membranventil DIASTAR Betriebsanleitung DIASTAR TenPlus FC Ventilkörper PVC-U, PVC-C, ABS, P-H, PVDF, PVDF-HP Werkstoff Druckstufe Max. Steuerdruck [bar] [bar] EPDM PTFE 20DN15 25DN20 32DN25 40DN32 50DN40 63DN50 Mediums- druck Beidseitig Beidseitig anstehend anstehend DIASTAR Sixteen FC Ventilkörper PVC-U, PVDF, PVDF-HP Werkstoff Druckstufe Max.
Seite 57 Betriebsanleitung Pneumatisches Membranventil DIASTAR 3.7.7 Steuerdruckdiagramme DIASTAR Six FC mit EPDM* Membrane x Mediumsdruck DN50 DIASTAR Six y Steuerdruck FC EPDM DN20 - 40 DN15 Medium pressure (bar) DIASTAR Ten FC mit EPDM* oder PTFE Membrane x Mediumsdruck y Steuerdruck DIASTAR Ten DN15 - 50 FC EPDM/PTFE...
Seite 58 Pneumatisches Membranventil DIASTAR Betriebsanleitung DIASTAR Ten FO und DA mit PTFE Membrane x Mediumsdruck DIASTAR Ten y Steuerdruck FO/DA PTFE DN50 DN15/25/32/40 DN20 Medium pressure (bar) DIASTAR TenPlus FC mit EPDM* oder PTFE Membrane x Mediumsdruck DIASTAR Ten Plus DN15 - 50 y Steuerdruck FC EPDM/PTFE Medium pressure (bar)
Seite 59 Betriebsanleitung Pneumatisches Membranventil DIASTAR 3.7.8 Kv 100-Werte Typ 514 – 517 Zoll Kv 100 Cv 100 kv 100 (mm) (mm) (") (l/min) (US gal./min) ½ ¾ 1 1/4 1 ½ 1263 1728 Typ 519 Zoll Kv 100 Cv 100 kv 100 (mm) (mm) (")
Seite 60 Pneumatisches Membranventil DIASTAR Betriebsanleitung 3.7.9 Durchflussmenge Durchfluss-Charakteristik Typ 514–517 100.0 x Öffnungswinkel (%) 90.0 y kv, Cv Wert (%) 80.0 70.0 60.0 50.0 40.0 30.0 20.0 10.0 Opening angle (%) Durchfluss-Charakteristik Typ 519 100.0 x Öffnungswinkel (%) 90.0 y kv, Cv Wert (%) 80.0 70.0 60.0...
Seite 61: Installation
Betriebsanleitung Pneumatisches Membranventil DIASTAR Installation Vorbereitung GEFAHR! Ventil für Anwendung nicht geeignet! Das Ventil besitzt produktspezifische Eigenschaften, Einbaumasse und Anschlüsse. Die Verwendung eines für die Anwendung unge- eigneten Ventils kann Personen- und Sachschäden verursachen sowie die Umwelt gefährden. ► Überprüfen der Kompatibilität der Ventilwerkstoffe mit dem Medium. ►...
Seite 62: Installationsvorgang
Pneumatisches Membranventil DIASTAR Betriebsanleitung Installationsvorgang ► Ventil stets in geöffneter Stellung installieren. GEFAHR! Einsatz gefährlicher und nicht zugelassener Medien! Nicht zugelassene chemisch aggressive oder heisse Medien können Werkstoffe angreifen, Personenschäden verursachen sowie die Umwelt gefährden. Nicht medienberührende Bauteile können durch Leckagen innerhalb des Ventils angegriffen werden. ►...
Seite 63: Klebeverbindung
Betriebsanleitung Pneumatisches Membranventil DIASTAR 4.2.2 Klebeverbindung PVC-U, PVC-C und ABS - mit Ventilkörper Typ 514, 515 Nur identische Werkstoffe miteinander verbinden. Nach Aushärtezeit, Rohrleitungsabschnitt drucklos mit Wasser spülen (siehe Kapitel „Verbindungstechniken“ in den Georg Fischer Planungsgrundlagen Industrie). WARNUNG! Verbindung inkompatibler Werkstoffe! Verletzungsgefahr und/oder Sachschäden durch Undichtigkeiten des Rohrleitungssystems wegen Verbindungen verschiedener, zu- einander nicht kompatibler Werkstoffe.
Seite 64: Position Der Anschlüsse Für Den Steuerdruck Verändern
Pneumatisches Membranventil DIASTAR Betriebsanleitung Position der Anschlüsse für den Steuerdruck verändern Die Anschlüsse für den Steuerdruck können in 90°-Schritten positioniert werden, um sie optimal zum Leitungssystem auszurichten. GEFAHR! Unkontrolliertes Entweichen des Mediums! Wurde der Druck im Rohrleitungssystem nicht vollständig abgebaut, kann das Medium unkontrolliert entweichen. Je nach Art des Mediums besteht Verletzungsgefahr.
Seite 65 Betriebsanleitung Pneumatisches Membranventil DIASTAR Antrieb um 90° drehen. Membrane parallel zum Dichtsteg ausrichten. Dabei Ohren der Membrane genau zwischen die schmalen Führungsstege des Innengehäuses positionieren. Tipp: Membrane lässt sich in Stellung „ZU» besser ausrichten. Antrieb ggf. in Stellung „AUF“ bringen. Stellungsanzeige ist oben. Antrieb auf Ventilkörper setzen und Gehäusemutter handfest anziehen.
Seite 66: Steuerdruck Anschliessen
Pneumatisches Membranventil DIASTAR Betriebsanleitung Steuerdruck anschliessen Steuerluftanschluss G 1/8“ oder G 1/4“ 4.4.1 Membranventil mit Funktion FC / FO Membranventil mit Funktion FC Membranventil mit Funktion FO ► 3/2-Wege-Vorsteuerventile verwenden (z.B. PV94 oder MNL532). ► Steuerdruck je nach Bedarf über eine Hohlschraube direkt am Stellantrieb oder abgesetzt über Mehrfach–Anschlussplatten bzw.
Seite 67: Inbetriebnahme
Betriebsanleitung Pneumatisches Membranventil DIASTAR Inbetriebnahme Vorbereitung Funktion prüfen: Ventil schliessen und wieder öffnen. Rohrleitungssystem spülen. Druckprobe Für die Druckprobe von Ventilen gelten dieselben Anweisungen wie für die Rohrleitung (siehe Kapitel „Verarbeitung und Verlegung“ in den Georg Fischer Planungsgrundlagen Industrie). Sicherstellen, dass alle Ventile in der erforderlichen Offen- oder Geschlossenstellung sind. Ab einem Mediumsdruck von 10 bar die Abluft des Steuermediums drosseln und Stellzeit Antrieb auf ca.
Seite 68: Normalbetrieb
Bauteile können durch Leckagen und Diffusion angegriffen werden, wodurch die Gehäusemutter bersten kann. ► Für Anwendungen mit gefährlichen und diffundierenden Medien wird empfohlen die zuständige GF Vertretung zu kontaktieren. ► Eine regelmässige visuelle Inspektion aller Bauteile des Membranventils wird empfohlen. Dazu muss das Ventil komplett ent- leert, deinstalliert und demontiert werden.
Seite 69: Wartung
Betriebsanleitung Pneumatisches Membranventil DIASTAR Wartung Wartungsplan Intervall Wartungstätigkeit ► Verbindung zwischen Oberteil und Ventilkörper auf Dicht- Regelmässig heit prüfen. ► Dauernd geöffnete oder geschlossene Membranventile be- 1-2x pro Jahr tätigen um Funktionsfähigkeit zu prüfen. ► Sichtkontrolle des Ventilkörpers durchführen. 100.000 Betätigungen bei ►...
Seite 70: Ausbau Und Demontage
Pneumatisches Membranventil DIASTAR Betriebsanleitung Ausbau und Demontage GEFAHR! Unkontrolliertes Entweichen des Mediums! Wurde der Druck im Rohrleitungssystem nicht vollständig abgebaut, kann das Medium unkontrolliert entweichen. Je nach Art des Mediums besteht Verletzungsgefahr. ► Vollständiges Abbauen von Druck in der Rohrleitung vor dem Öffnen. ►...
Seite 71: Auswechseln Der Membrane
Betriebsanleitung Pneumatisches Membranventil DIASTAR Auswechseln der Membrane Die Häufigkeit des Membranwechsels richtet sich nach der Anzahl Stellzyklen, sowie dem eingesetzten Medium. Die Membrane kann kontrolliert werden, indem das Oberteil fachgerecht demontiert wird. HINWEIS! Membrane ist Verschleissteil! Bei starker Einsatzbelastung unterliegt die Membrane einem erhöhten Verschleiss und muss öfter ausgetauscht werden. Bei ver- schlissener oder undichter Membrane können Personen- sowie Sachschäden auftreten.
Seite 72 Pneumatisches Membranventil DIASTAR Betriebsanleitung Antrieb in Stellung „ZU“ bringen. Um Membrane aus dem Gehäuse auszubauen: Antrieb festhalten und Membrane gegen Uhrzeigersinn drehen. Neue Membrane in gleiche Position wie alte Membrane einbauen. ► Antrieb für die ersten Umdrehungen gerade aufstellen damit der Membranhalter den Gewindestift der Membrane fassen kann. ►...
Seite 73 Betriebsanleitung Pneumatisches Membranventil DIASTAR Antrieb mit Gehäusemutter auf Ventilkörper setzen und positionieren: Durchgangswulst der Membrane parallel zum Dichtsteg ausrichten. GEFAHR! Gehäusemutter nicht schmieren! Verwendung von Schmiermitteln kann, speziell bei amorphen Kunststoffen, Spannungsrisse am Ventilkörper verursachen. Folgen können Kontakt mit gefährlichem Medium sein. Die Funktionsfähigkeit des Ventils wäre nicht mehr gewährleistet. ►...
Seite 74 Pneumatisches Membranventil DIASTAR Betriebsanleitung 11. Gehäusemutter mit Bandschlüssel/ Spezialwerkzeug festdrehen bis... ein Spaltmass von 0,5mm bis 1mm zwischen Ventilkörper und Gehäusemutter erreicht ist... • und der halbrunde Indikator an der Gehäusemutter mit dem Rasterelement am Ventilkörper fluchtet. • Hinweis: Bei Ventilen mit eingebauter Hubbegrenzung wird empfohlen, das Ventil nach dem Zusammenbau neu einzustellen.
Seite 75: Störungsbehebung
Betriebsanleitung Pneumatisches Membranventil DIASTAR Störungsbehebung Störung Mögliche Ursache Störungsbehebung ► Verbindung nachziehen und ggf. Leckage nach aussen an Flanschverbin- Temperaturwechsel dung Dichtung ersetzen. ► Dichtung ersetzen. Defekte Dichtung ► Verbindung handfest anziehen. Leckage nach aussen an Überwurfmutter Lose Verbindung von Überwurfmutter und Ventilkörper ►...
Seite 76: Zubehör Und Ersatzteile
Pneumatisches Membranventil DIASTAR Betriebsanleitung ► Steuerdruck gemäss zugehörigem Membrane verschleisst vorzeitig Steuerdruck zu hoch Steuerdruckdiagramm wählen. ► Funktion (FC, FO, DA) und zugehörige Funktion und Anschlüsse für Steuerme- dium passen nicht zusammen Anschlüsse überprüfen. ► Passenden Antriebstyp wählen. Antrieb nicht passend zu Mediumsdruck gewählt ►...
Seite 77 Betriebsanleitung Pneumatisches Membranventil DIASTAR...
Seite 78: Weltweit Für Sie Da
GF Piping Systems Weltweit für Sie da Unsere Verkaufsgesellschaften und Vertreter vor Ort bieten Ihnen Beratung in mehr als 100 Ländern. www.gfps.com Argentinien / Südamerika Frankreich Mexiko / Lateinamerika Singapur Georg Fischer Central Plastics Sudamérica S.R.L. Georg Fischer SAS Georg Fischer S.A. de C.V.
Seite 79: Robinet À Membrane Pneumatique Diastar
GF Piping Systems Robinet à membrane pneu- matique DIASTAR Manuel d'utilisation...
Seite 80 GF Piping Systems Traduction du manuel d'utilisation original Exclusion de responsabilité Les données techniques ne sont pas contractuelles. Elles ne sont pas des garanties et ne constituent pas non plus un gage de propriété intrinsèque ou de durabilité. Sous réserve de modifications. Nos conditions générales de vente s’appliquent.
Seite 81 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Sommaire À propos de ce document Documents applicables Symboles Abréviations Termes utilisés Consignes de sécurité Signification des termes d'avertissement Se reporter au manuel d'utilisation Sécurité et responsabilité Consignes pour le personnel d'entretien et les opérateurs Description du produit Utilisation conforme aux dispositions Utilisation non conforme aux dispositions...
Seite 82 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Mesures pendant le fonctionnement Maintenance Plan de maintenance Dépose et démontage Remplacement de la membrane Dépannage Accessoires et pièces de rechange Accessoires Élimination...
Seite 83: À Propos De Ce Document
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR À propos de ce document Documents applicables Document Bases de planification Georg Fischer pour l'industrie 700671687 Fiche technique www.gfps.com/is-manuals-valves Résistance chimique www.gfps.com Ces documents sont disponibles auprès de la société de vente de Georg Fischer ou sur le site www.gfps.com. Symboles Symbole Signification...
Seite 84: Consignes De Sécurité
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Consignes de sécurité Les consignes de sécurité se fondent sur un emploi comme décrit au chapitre « Utilisation conforme aux dispositions ». Les consignes de sécurité ne couvrent pas les cas suivants : Événements fortuits survenant pendant l'installation, le fonctionnement et la maintenance. •...
Seite 85: Consignes Pour Le Personnel D'entretien Et Les Opérateurs
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Consignes pour le personnel d'entretien et les opérateurs Ce manuel d'utilisation s'adresse aux groupes cibles suivants : Opérateurs Opérateur : les opérateurs sont formés à l'utilisation du produit et suivent les prescriptions de sécurité. Personnel d'entretien Personnel d'entretien : le personnel d'entretien dispose d'une formation technique spécialisée et procède aux travaux d'installation, de mise en service et de maintenance.
Seite 86: Description Du Produit
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Description du produit Utilisation conforme aux dispositions Après son montage dans un système de tuyauterie industriel compatible, le robinet à membrane pneumatique DIASTAR est exclusi- vement destiné à bloquer, acheminer les fluides autorisés ou à en régler le débit. Il ne peut être utilisé...
Seite 87: Aperçu Des Types
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Aperçu des types DIASTAR Six DIASTAR Ten DIASTAR TenPlus DIASTAR Sixteen PN6 (unilatéral) PN10 (unilatéral) PN10 (bilatéral) PN16 (unilatéral) Structure et fonctionnement 3.5.1 Structure La structure du robinet est identique pour les quatre types de corps de vanne, à l'exception des raccords. Pos.
Seite 88 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation 3.5.2 Fonction Fonction FC Fonction FO Fonction DA À l'état de repos, le robinet est fermé par À l'état de repos, le robinet est ouvert par Le robinet n'a pas de position initiale la force du ressort.
Seite 89: Identification
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Identification 3.6.1 Robinet à membrane Pos. Désignation Numéro de commande Type Ten d20DN15 Matériau du corps de vanne Fonctionnement 161624012 Matériau de la membrane PVC-U EPDM PN10 Numéro de série I Iz40.23-3 Pression de commande max. Fail close [FC] Pmax 6bar Label CE et homologations...
Seite 90: Données Techniques
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Données techniques 3.7.1 Spécifications Spécifications Fluides autorisés Les fluides liquides et gazeux sans impact négatif sur les propriétés physiques et chimiques des maté- riaux respectifs du corps de vanne et de la membrane pendant le fonctionnement normal. Pour en savoir plus sur la résistance chimique, contacter la société...
Seite 91 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 3.7.2 Tailles de servomécanismes DIASTAR DIASTAR Sixteen DA/FO DIASTAR Six FC DIASTAR Ten FC/FO/DA DIASTAR Sixteen FC...
Seite 92 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation 3.7.3 Raccord d'air DIASTAR Six FC DIASTAR Ten DIASTAR TenPlus FC DIASTAR Sixteen FC/FO/ DA d20/DN15 T 1/8" T 1/8" T 1/8" T 1/8" d25/DN20 T 1/8" T 1/8" T 1/8" T 1/8" d32/DN25 T 1/8"...
Seite 93 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 3.7.5 Volumes de commande DIASTAR Six DIASTAR DIASTAR Ten DIASTAR Ten (DA) DIASTAR DIASTAR (FC) Ten (FC) (FO) [dm³] TenPlus (FC) Sixteen (FC) [dm³] [dm³] [dm³] [dm³] [dm³] fermer ouvrir 20DN15 0,04 0,04 0,07 0,07 0,04...
Seite 94 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation DIASTAR TenPlus FC Matériau de PVC-U, PVC-C, ABS, P-H, PVDF, PVDF-HP corps de vanne Étage de pression Pression de [bar] commande max. [bar] EPDM PTFE 20DN15 25DN20 32DN25 40DN32 50DN40 63DN50 Pression du fluide Application Application...
Seite 95 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 3.7.7 Diagrammes de pression de commande DIASTAR Six FC avec membrane EPDM* x Pression de fluide DN50 DIASTAR Six y Pression de commande FC EPDM DN20 - 40 DN15 Medium pressure (bar) DIASTAR Ten FC avec membrane EPDM* ou PTFE x Pression de fluide y Pression de commande DIASTAR Ten...
Seite 96 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation DIASTAR Ten FO et DA avec membrane PTFE x Pression de fluide DIASTAR Ten y Pression de commande FO/DA PTFE DN50 DN15/25/32/40 DN20 Medium pressure (bar) DIASTAR TenPlus FC avec membrane EPDM* ou PTFE x Pression de fluide DIASTAR Ten Plus DN15 - 50...
Seite 97 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 3.7.8 Valeurs Kv 100 Type 514 – 517 Pouce Kv 100 Cv 100 kv 100 (mm) (mm) (") (l/min) (US gal./min) ½ ¾ 1 1/4 1 ½ 1263 1728 Type 519 Pouce Kv 100 Cv 100 kv 100 (mm) (mm) (")
Seite 98: Pertes De Pression
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation 3.7.9 Débit d'écoulement Courbe caractéristique type 514–517 100.0 x Angle d’ouverture (%) 90.0 y Valeur kv, Cv (%) 80.0 70.0 60.0 50.0 40.0 30.0 20.0 10.0 Opening angle (%) Courbe caractéristique type 519 100.0 x Angle d’ouverture (%) 90.0...
Seite 99: Installation
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Installation Préparatifs DANGER ! Vanne inappropriée pour l'application ! La vanne possède des propriétés, dimensions de montage et raccords spécifiques. L'utilisation d'une vanne inappropriée pour l'application constitue un risque de dommages corporels et matériels ainsi qu'un danger pour l'environnement. ►...
Seite 100: Procédure D'installation
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Procédure d'installation ► Toujours installer la vanne en position ouverte. DANGER ! Utilisation de fluides dangereux ou non autorisés ! Les fluides chauds ou chimiquement agressifs non autorisés peuvent attaquer les matériaux, provoquer des dommages corporels et constituer un danger pour l'environnement.
Seite 101 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 4.2.2 Joint collé PVC-U, PVC-C et ABS – avec corps de vanne types 514, 515 Assembler uniquement des matériaux identiques entre eux. Après un temps de durcissement, rincer la section de tuyauterie à l'eau sans pression (voir le chapitre « Techniques d’assemblage »...
Seite 102: Modification De La Position Des Raccords Pour La Pression De Commande
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Modification de la position des raccords pour la pression de commande Les raccords pour la pression de commande peuvent être positionnés par pas de 90° pour les aligner de manière optimale sur le système de tuyauterie.
Seite 103 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Tourner le servomécanisme de 90°. Aligner la membrane parallèlement à la pièce de compression. Positionner les oreilles de la membrane exactement entre les pièces de guidage étroites du boîtier intérieur. Conseil : il est plus facile d'aligner la membrane en « Position FERMÉE ». Le cas échéant, mettre le servomécanisme en Position « OUVERT ».
Seite 104: Raccordement De La Pression De Commande
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Raccordement de la pression de commande FERMER OUVRIR Raccord d'air de commande T 1/8“ ou T 1/4“ 4.4.1 Robinet à membrane avec fonction FC/FO Robinet à membrane avec fonction FC Robinet à membrane avec fonction FO ►...
Seite 105: Mise En Service
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Mise en service Préparatifs Vérifier le fonctionnement : fermer la vanne et rouvrir. Rincer le système de tuyauterie. Test de pression Les tests de pression des vannes et ceux du système de tuyauterie sont soumis aux mêmes instructions (voir chapitre « Traitement et pose »...
Seite 106: Mode De Fonctionnement Normal
éclatement de l'écrou de boîtier. ► Pour les applications avec des médias dangereux et diffusants, il est recommandé de contacter le représentant GF responsable. ► Il est recommandé de procéder régulièrement à une inspection visuelle de tous les composants de la vanne à diaphragme. À...
Seite 107: Maintenance
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Maintenance Plan de maintenance Intervalle Opération de maintenance ► Vérifier l'étanchéité de la connexion entre la partie supér- Opérations régulières ieure et le corps de vanne. ► Actionner les robinets à membrane habituellement dans la 1 à...
Seite 108: Dépose Et Démontage
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Dépose et démontage DANGER ! Sortie incontrôlée du fluide ! Si la pression n'a pas été complètement relâchée dans le système de tuyauterie, le fluide peut s'échapper de manière incontrôlée. Risque de blessure selon la nature du fluide. ►...
Seite 109: Remplacement De La Membrane
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Remplacement de la membrane La fréquence de changement de membrane dépend du nombre de cycles de réglage et du fluide utilisé. Pour contrôler la membrane, procéder au démontage conforme de la partie supérieure. REMARQUE ! La membrane est une pièce d'usure ! En cas d'utilisation intensive, la membrane est soumise à...
Seite 110 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation Mettre le servomécanisme en Position « FERMÉ ». Pour démonter la membrane du boîtier : tenir le servomécanisme et tourner la membrane dans le sens antihoraire. Insérer la nouvelle membrane dans la même position que l'ancienne. ►...
Seite 111 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Placer le servomécanisme avec l'écrou de boîtier sur le corps de vanne et le positionner : aligner le renfort traversant de la membrane parallèlement à la pièce de compression. DANGER ! Ne pas lubrifier l'écrou de boîtier ! L'utilisation de lubrifiants peut provoquer des fissures de contrainte sur le corps de vanne, notamment avec les plastiques amor- phes.
Seite 112 Robinet à membrane pneumatique DIASTAR Manuel d'utilisation 11. Serrer fermement l'écrou de boîtier à l'aide d'une clé à sangle/d'un outil spécial jusqu'à... obtenir un interstice de 0,5 mm à 1 mm entre le corps de vanne et l'écrou de boîtier... • et un alignement du repère demi-rond de l'écrou du boîtier avec l'Verrou à friction du corps de vanne. •...
Seite 113: Dépannage
Manuel d'utilisation Robinet à membrane pneumatique DIASTAR Dépannage Défaut Cause possible Dépannage ► Resserrer le raccord et, le cas Fuite vers l'extérieur au niveau de Variation de température l'assemblage à brides échéant, remplacer le joint. ► Remplacer le joint. Joint défectueux ►...
Seite 114: Accessoires Et Pièces De Rechange
Robinet à membrane pneumatique DIASTAR Manuel d'utilisation ► Sélectionner la pression de com- Usure prématurée de la membrane Pression de commande trop élevée mande selon le diagramme de pression de commande correspon- dant. ► Vérifier les fonctions (FC, FO, DA) et Le mode de fonctionnement et les raccords du fluide de commande ne les raccords correspondants.
Seite 115 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR...
Seite 116 GF Piping Systems A votre service dans le monde entier Nos sociétés de vente et nos représentants assurent le support local aux clients dans plus de 100 pays. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L.
Seite 117: Válvula De Membrana Neumática Diastar
GF Piping Systems Válvula de membrana neu- mática DIASTAR Manual de instrucciones...
Seite 118 GF Piping Systems Traducción de las instrucciones de uso originales Exoneración de responsabilidad Los datos técnicos no son vinculantes. No representan ninguna garantía de las características, condiciones o durabilidad del dispositivo. Sujeto a modificaciones. Son válidas nuestras Condiciones Generales de Venta.
Seite 119 Manual de instrucciones Válvula de membrana neumática DIASTAR Índice Acerca de este documento Documentación complementaria Símbolos Abreviaturas Términos empleados Advertencias de seguridad Significado de las palabras de señalización Respeto del manual de instrucciones Seguridad y responsabilidad Indicaciones para el personal de servicio y operación Descripción del producto Uso conforme a lo dispuesto Uso no conforme a lo dispuesto...
Seite 120 Válvula de membrana neumática DIASTAR Manual de instrucciones Medidas durante el funcionamiento Servicio Plan de mantenimiento Desensamblaje y desmontaje Cambio de la membrana Solución de problemas Accesorios y recambios Accesorios Eliminación...
Seite 121: Acerca De Este Documento
Manual de instrucciones Válvula de membrana neumática DIASTAR Acerca de este documento Documentación complementaria Documento Fundamentos de planificación industrial de GF 700671687 Ficha técnica www.gfps.com/is-manuals-valves Resistencia química www.gfps.com Estos documentos están disponibles en su filial de la sociedad Georg Fischer o en www.gfps.com.
Seite 122: Advertencias De Seguridad
Válvula de membrana neumática DIASTAR Manual de instrucciones Advertencias de seguridad Las indicaciones de seguridad se aplican a la utilización tal como se describe en „Uso conforme a lo dispuesto“. Las advertencias de seguridad no cubren los siguientes casos: Eventos que ocurren por casualidad durante la instalación, el funcionamiento y el servicio. •...
Seite 123: Indicaciones Para El Personal De Servicio Y Operación
Manual de instrucciones Válvula de membrana neumática DIASTAR Indicaciones para el personal de servicio y operación El manual de instrucciones está dirigido a los siguientes grupos de destinatarios: Operario Los operarios cuentan con formación sobre el funcionamiento del producto y siguen las normas de seguridad. Personal de servicio El personal de servicio goza de formación técnica y realiza la instalación, la puesta en funcionamiento y trabajos de mantenimiento.
Seite 124: Descripción Del Producto
Válvula de membrana neumática DIASTAR Manual de instrucciones Descripción del producto Uso conforme a lo dispuesto La válvula de membrana neumática DIASTAR está concebida exclusivamente para ser montadas en un sistema de tuberías industri- al compatible y allí cortar, dejar pasar o regular el flujo de los medios autorizados. Solo se debe usar dentro de la resistencia química de toda la valvulería y todos los componentes.
Seite 125: Vista General De Tipos
Manual de instrucciones Válvula de membrana neumática DIASTAR Vista general de tipos DIASTAR Six DIASTAR Ten DIASTAR TenPlus DIASTAR Sixteen PN6 (unilateral) PN10 (unilateral) PN10 (bilateral) PN16 (unilateral) Componentes y funcionamiento 3.5.1 Estructura La estructura constructiva de la válvula es idéntica para los cuatro tipos de cuerpos de válvula, exceptuando las conexiones. Pos.
Seite 126 Válvula de membrana neumática DIASTAR Manual de instrucciones 3.5.2 Función Función FC Función FO Función DA En reposo la válvula está cerrada por la En reposo la válvula está abierta por la La válvula no tiene ninguna posición resistencia de resorte. Si el actuador se resistencia de resorte.
Seite 127: Identificación
Manual de instrucciones Válvula de membrana neumática DIASTAR Identificación 3.6.1 Válvula de membrana Pos. Nombre Número de referencia Type Ten d20DN15 Material del cuerpo de la válvula Modo de funcionamiento 161624012 Material de la membrana PVC-U EPDM PN10 Número de serie I Iz40.23-3 Presión de control máx.
Seite 128: Datos Técnicos
Válvula de membrana neumática DIASTAR Manual de instrucciones Datos técnicos 3.7.1 Especificaciones Especificaciones Medios autorizados Medios líquidos y gaseosos que en el funcionamiento normal no influyen negativamente en las propiedades físicas y químicas del material correspondientes de la cuerpo de la válvula y la memb- rana.
Seite 129 Manual de instrucciones Válvula de membrana neumática DIASTAR 3.7.2 Tamaños de actuador DIASTAR DIASTAR Sixteen DA/FO DIASTAR Six FC DIASTAR Ten FC/FO/DA DIASTAR Sixteen FC...
Seite 130: Conexión De Aire
Válvula de membrana neumática DIASTAR Manual de instrucciones 3.7.3 Conexión de aire DIASTAR Six FC DIASTAR Ten DIASTAR TenPlus FC DIASTAR Sixteen FC/FO/ DA d20/DN15 G 1/8" G 1/8" G 1/8" G 1/8" d25/DN20 G 1/8" G 1/8" G 1/8" G 1/8"...
Seite 131 Manual de instrucciones Válvula de membrana neumática DIASTAR 3.7.5 Volumen de control DIASTAR Six DIASTAR DIASTAR Ten DIASTAR Ten (DA) DIASTAR DIASTAR (FC) Ten (FC) (FO) [dm³] TenPlus (FC) Sixteen (FC) [dm³] [dm³] [dm³] [dm³] [dm³] cerrado abierto 20DN15 0.04 0.04 0.07 0.07...
Seite 132 Válvula de membrana neumática DIASTAR Manual de instrucciones DIASTAR TenPlus FC Materi- PVC-U, PVC-C, ABS, P-H, PVDF, PVDF-HP al_cuerpo de la válvula Etapa de presión Presión de control [bar] máx. [bar] EPDM PTFE 20DN15 25DN20 32DN25 40DN32 50DN40 63DN50 Presión del medio bilateral bilateral...
Seite 133 Manual de instrucciones Válvula de membrana neumática DIASTAR 3.7.7 Diagramas de la presión de control DIASTAR Six FC con membrana EPDM* x Presión del medio DN50 DIASTAR Six y Presión de control FC EPDM DN20 - 40 DN15 Medium pressure (bar) DIASTAR Ten FC con membrana EPDM* o PTFE x Presión del medio y Presión de control...
Seite 134 Válvula de membrana neumática DIASTAR Manual de instrucciones DIASTAR Ten FO y DA con membrana PTFE x Presión del medio DIASTAR Ten y Presión de control FO/DA PTFE DN50 DN15/25/32/40 DN20 Medium pressure (bar) DIASTAR TenPlus FC con membrana EPDM* o PTFE x Presión del medio DIASTAR Ten Plus DN15 - 50...
Seite 135 Manual de instrucciones Válvula de membrana neumática DIASTAR 3.7.8 Valores Kv100 Tipo 514 – 517 Pulgadas Kv 100 Cv 100 kv 100 (mm) (mm) (") (l/min) (US gal./min) ½ ¾ 1 1/4 1 ½ 1263 1728 Tipo 519 Pulgadas Kv 100 Cv 100 kv 100 (mm)
Seite 136: Pérdidas De Presión
Válvula de membrana neumática DIASTAR Manual de instrucciones 3.7.9 Caudal Características de flujo tipo 514–517 100.0 x Ángulo de apertura (%) 90.0 y Kv, valor Cv (%) 80.0 70.0 60.0 50.0 40.0 30.0 20.0 10.0 Opening angle (%) Características de flujo tipo 519 100.0 x Ángulo de apertura (%) 90.0...
Seite 137: Instalación
Manual de instrucciones Válvula de membrana neumática DIASTAR Instalación Preparación ¡PELIGRO! ¡Válvula no apta para la aplicación! La válvula cuenta con propiedades, medidas de montaje y conexiones propias del producto. El uso de una válvula no apta para la aplicación concreta puede ocasionar lesiones y daños materiales, así como contaminar el medioambiente. ►...
Seite 138: Proceso De Instalación
Válvula de membrana neumática DIASTAR Manual de instrucciones Proceso de instalación ► Instale la válvula siempre en la posición abierta. ¡PELIGRO! ¡Uso de medios peligrosos y no autorizados! Los medios químicos agresivos no autorizados o los medios calientes pueden dañar los materiales, ocasionar lesiones y contaminar el medio ambiente.
Seite 139 Manual de instrucciones Válvula de membrana neumática DIASTAR 4.2.2 Unión pegada PVC-U, PVC-C y ABS - con el cuerpo de válvula tipo 514, 515 Unir entre sí únicamente materiales idénticos. Una vez transcurrido el tiempo de secado, enjuagar la sección de tubería lo más rápi- do posible con agua sin presión, ver capítulo "Tecnología de soldadura"...
Seite 140: Cambio De La Posición De Las Conexiones Para La Presión De Control
Válvula de membrana neumática DIASTAR Manual de instrucciones Cambio de la posición de las conexiones para la presión de control Las conexiones para la presión de control se pueden ubicar en pasos de 90° para alinearlas óptimamente con el sistema de tuberías. ¡PELIGRO! ¡Escape incontrolado del medio! Si la presión no se ha cortado por completo en el sistema de tuberías, el medio podría desviarse de forma incontrolada.
Seite 141 Manual de instrucciones Válvula de membrana neumática DIASTAR Girar el accionamiento 90°. Alinear la membrana paralela a la pieza de compresión. Ubicando las aletas de la membrana justo entre las trabillas de la car- casa interior. Consejo: en la posición «cerrada» la membrana se puede alinear con mayor facilidad. Si fuese necesario, poner el actuador en posición «abierta».
Seite 142: Conexión De La Presión De Control
Válvula de membrana neumática DIASTAR Manual de instrucciones Conexión de la presión de control CERRADO ABIERTO Conexión de aire de control G 1/8“ o G 1/4“ 4.4.1 Válvula de membrana con función FC / FO Válvula de membrana con función FC Válvula de membrana con función FO ►...
Seite 143: Puesta En Funcionamiento
La prueba de presión de las válvulas se rige por las mismas normas que el sistema de tuberías (consulte el capítulo manipulación e instalación de los «Fundamentos para la planificación industrial GF»). Asegúrese de que todas las válvulas están en la posición abierta o cerrada necesaria.
Seite 144: Servicio Normal
► Para aplicaciones con medios peligrosos y difusos, se recomienda contactar con el representante responsable de GF.
Seite 145: Servicio
Manual de instrucciones Válvula de membrana neumática DIASTAR Servicio Plan de mantenimiento Intervalo Operación de mantenimiento ► Comprobar que la parte superior y el cuerpo de la válvula Periódicamente están unidos de forma estanca. ► Accionar las válvulas de membrana que están permanente- 1 o 2 veces al año mente abiertas o cerradas para comprobar su funcionali- dad.
Seite 146: Desensamblaje Y Desmontaje
Válvula de membrana neumática DIASTAR Manual de instrucciones Desensamblaje y desmontaje ¡PELIGRO! ¡Escape incontrolado del medio! Si la presión no se ha cortado por completo en el sistema de tuberías, el medio podría desviarse de forma incontrolada. En función del tipo de medio, existe peligro de sufrir lesiones. ►...
Seite 147: Cambio De La Membrana
Manual de instrucciones Válvula de membrana neumática DIASTAR Cambio de la membrana La frecuencia del cambio de la membrana depende de la cantidad de ciclos de ajuste y del medio empleado. Se puede controlar la membrana desmontando correctamente la parte superior. ¡AVISO! ¡La membrana es una pieza de desgaste! Si se usa mucho o en condiciones duras la membrana se desgasta sobremanera y debe ser reemplazada con más frecuencia.
Seite 148 Válvula de membrana neumática DIASTAR Manual de instrucciones Poner el actuador en posición «cerrado». Para desmontar la membrana de la carcasa agarrar el actuador y girar la membrana en sentido antihorario. Montar la nueva membrana en la misma posición que la usada. ►...
Seite 149 Manual de instrucciones Válvula de membrana neumática DIASTAR Poner el actuador con la tuerca de carcasa sobre el cuerpo de la válvula y ubicar el refuerzo de paso de la membrana paralelo a la pieza de compresión. ¡PELIGRO! ¡No lubricar la tuerca de carcasa! El uso de lubricantes puede ocasionar fisuras de tensión en el cuerpo de la válvula, especialmente en plásticos amorfos.
Seite 150 Válvula de membrana neumática DIASTAR Manual de instrucciones 11. Apretar la tuerca de carcasa con la llave de correa / la herramienta especial hasta que... haya una ranura de entre 0,5mm y 1mm entre el cuerpo de la válvula y la tuerca de la carcasa... •...
Seite 151: Solución De Problemas
► Seleccionar materiales adecuados, Desgaste prematuro de la válvula de Los materiales no son suficientemente membrana o de piezas individuales resistentes consulte Fundamentos de planifica- ción industrial de GF. ► Revisar el grado de suciedad del Medio sucio medio / limpiar.
Seite 152: Accesorios Y Recambios
Válvula de membrana neumática DIASTAR Manual de instrucciones ► Seleccionar la presión de control Membrana prematuramente desgastada Presión de control muy alta correspondiente del diagrama de presiones de control. ► Comprobar la función (FC, FO, DA) y El modo de funcionamiento y las conexiones del fluido de control no son las conexiones correspondientes.
Seite 153 Manual de instrucciones Válvula de membrana neumática DIASTAR...
Seite 154 GF Piping Systems Presencia en todo el mundo Nuestras compañías de venta y distribuidores aseguran el apoyo al cliente final en más de 100 países. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L.
Seite 155: 气动隔膜阀 Diastar
GF 管道系统气动隔膜阀 DIASTAR 操作说明书...
Seite 156 GF 管道系统原始操作说明书免责条款技术参数不具有约束力。该数据既不具备保证属性也不能保证质量和持久性。保留更改权。适用于一般销售条件。...
Seite 157 操作说明书气动隔膜阀 DIASTAR 目录关于本文件其他适用文件符号缩写所用术语安全说明信号词的含义按操作说明书操作安全与责任服务和操作人员须知产品说明常规使用不按常规使用 EC 符合性声明类型概览构造与功能识别技术参数安装准备工作安装过程改变控制压力的连接位置连接控制压力投入运行准备工作压力测试正常模式...
Seite 158 气动隔膜阀 DIASTAR 操作说明书运行期间的措施维修维修计划清除和拆卸更换隔膜故障排除附件和备件备件清洁...
Seite 159: 关于本文件
操作说明书气动隔膜阀 DIASTAR 关于本文件其他适用文件文件 Georg Fischer 规划基础行业 700671687 数据表 www.gfps.com/is-manuals-valves 耐化学性 www.gfps.com 您可以在 Georg Fischer 销售公司或网站 www.gfps.com 获得这些资料。符号符号含义列项信息，无特定顺序。 • ► 处理要求：此处须采取某些措施。有处理顺序的处理要求：此处须按规定的顺序采取某些措施。缩写缩写含义公称直径公称压力功能 FC/阀门关闭功能 FO/阀门打开功能 DA/双重作用所用术语概念...
Seite 160: 安全说明
气动隔膜阀 DIASTAR 操作说明书安全说明该安全说明适用于“常规使用”中描述的用途。该安全说明不包括以下情况：安装、运行和维护时发生的意外情况。 • 操作人员对当地和现场的安全规定负责。 • 信号词的含义本说明书中标注了警告提示，提醒使用者注意人身伤害和财产损失。务必阅读和遵守这些警告提示！危险！紧急危险！不遵守规定会造成死亡或重伤。 ► 采取措施避免危险。警告！可能发生的危险！不遵守规定会造成重伤。 ► 采取措施避免危险。小心！危险情况！不遵守规定会造成轻伤。 ► 采取措施避免危险。提示！危险情况！不遵守规定会造成财产损失。按操作说明书操作操作说明书是产品的一部分，也是安全概念中的一个重要因素。 ► 阅读并遵守操作说明书。 ► 始终将操作说明书与产品置于一处。 ► 向后续所有产品使用者提供操作说明书。安全与责任 ► 只按预期使用产品，请参见“常规使用”。 ►...
Seite 161: 服务和操作人员须知
操作说明书气动隔膜阀 DIASTAR 服务和操作人员须知本操作说明书涉及以下目标群体：操作人员操作人员需接受产品操作的培训并遵守安全规定。服务人员服务人员接受专业的技术培训并负责安装、投运以及维护工作。危险！操作不当！错误安装、投运或维护可能会造成人身伤害和财产损失，甚至会危害环境。 ► 产品及配件的安装和投运仅由经过必要培训、拥有相关知识和经验的人员进行。 ► 定期指导人员了解当地工作安全和环境保护法规的所有适用事项，特别是关于压力管道。危险！使用有害及未经批准的介质！使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。...
Seite 162: 产品说明
气动隔膜阀 DIASTAR 操作说明书产品说明常规使用气动隔膜阀 DIASTAR 仅在具有兼容性的工业管道系统中安装并隔绝、传递或控制经批准介质的流动。仅允许在整个配件和所有部件的耐化学性范围内使用。不按常规使用除常规使用所述的用途外，任何其他用途都不符合预期，因此不允许使用。如果在安全应用中安装或使用不合适的产品，使用时可能会出现意外，造成人员伤害和财产损失。当产品文件中明确规定和允许时，才能在安全应用中使用该产品。 Georg Fischer 管道系统股份公司对因使用不当造成的损失不负担任何责任。其风险仅由用户自己承担。 EC 符合性声明制造商 Georg Fischer 管道系统股份公司，8201 沙夫豪森市（瑞士）声明，根据列出的一致性结构标准，下列机器是欧盟机械指令 2006/42/EC，附件 II A 的机器，并且符合适用的机械指令要求。该机器的技术文件是根据该指令附件 VII，A 部分制定，机器上的 CE 标志表明其一致性。此外，我们表明该机器符合欧盟其他相关指令。产品组类型名称其他指令和一致性设计标准气动隔膜阀 DIASTAR Six EN ISO 16138 2006/42/EC •...
Seite 163: 类型概览
操作说明书气动隔膜阀 DIASTAR 类型概览 DIASTAR Six DIASTAR Ten DIASTAR TenPlus DIASTAR Sixteen PN6（单面） PN10（单面） PN10（双面） PN16（单面）构造与功能 3.5.1 构造除连接处以外，四个阀体类型的阀门构造相同。位置名称光学位置指示器往复活塞控制介质的连接壳体螺母隔膜支架压力件隔膜摩擦锁阀体功能 FC 的预设弹簧叶片组功能 FO 的弹簧 DA 功能无弹簧（第 10 或 11 项)。...
Seite 164 气动隔膜阀 DIASTAR 操作说明书 3.5.2 功能功能 FC 功能 FO 功能 DA 静止状态下，阀门在弹力作用下关闭。静止状态下，阀门在弹力作用下打开。阀门未设定初始位置。通过在相应的连当执行器受到压力（底部连接）时，阀当执行器受到压力（顶部连接）时，阀接处施加控制压力来打开和关闭阀门（门打开。释放压力，阀门在弹力作用下门关闭。释放压力，阀门在弹力作用下顶部连接用于关闭，底部连接用于打关闭。打开。开）。选择电磁阀和相关连接螺纹功能 FC 带有用于底部连接的 3/2 先导式功能 FO 带有用于顶部连接的 3/2 先导式功能 DA 带有 4/2 或 5/2 先导式电磁阀。电磁阀...
Seite 165 操作说明书气动隔膜阀 DIASTAR 识别 3.6.1 隔膜阀位置名称订单编号 Type Ten d20DN15 阀体材料功能原理 161624012 隔膜材料 PVC-U EPDM PN10 系列号 I Iz40.23-3 最大控制压力 Fail close [FC] Pmax 6bar CE 标志和认证公称压力 0000000 000 swiss made 尺寸 www.gfps.com DIASTAR 型号 3.6.2 阀体...
Seite 166: 技术参数
气动隔膜阀 DIASTAR 操作说明书技术参数 3.7.1 规格规格经批准的介质正常模式下，不会对各自外壳和隔膜材料的物理及化学特性产生不利影响的液体和气体介质。您可以在 Georg Fischer 销售公司或网站 www.gfps.com 获得耐化学性的相关资料。尺寸 Typ Six d20/DN15 – d63/DN50, 3/8” – 2” Typ Ten d20/DN15 – d63/DN50, 3/8” – 2” Typ TenPlus d20/DN15 – d63/DN50, 3/8” - 2” Typ Sixteen d20/DN15 –...
Seite 167 操作说明书气动隔膜阀 DIASTAR 3.7.2 DIASTAR 驱动器尺寸 DIASTAR Six FC DIASTAR Ten FC/FO/DA DIASTAR Sixteen FC DIASTAR Sixteen DA/FO...
Seite 168 气动隔膜阀 DIASTAR 操作说明书 3.7.3 空气连接 DIASTAR Six FC DIASTAR Ten DIASTAR TenPlus FC DIASTAR Sixteen FC/FO/ DA d20/DN15 G 1/8" G 1/8" G 1/8" G 1/8" d25/DN20 G 1/8" G 1/8" G 1/8" G 1/8" d32/DN25 G 1/8" G 1/8" G 1/8"...
Seite 169 操作说明书气动隔膜阀 DIASTAR 3.7.5 控制数额 DIASTAR DIASTAR DIASTAR DIASTAR Ten (DA) DIASTAR DIASTAR Six (FC) Ten (FC) Ten (FO) [dm³] TenPlus (FC) Sixteen (FC) [dm³] [dm³] [dm³] [dm³] [dm³] close open 20DN15 0.04 0.04 0.07 0.07 0.04 0.10 0.10 25DN20 0.12 0.12 0.20...
Seite 170 气动隔膜阀 DIASTAR 操作说明书 DIASTAR TenPlus FC 阀体材料 PVC-U, PVC-C, ABS, P-H, PVDF, PVDF-HP 压力等级最大控制压力 [bar] [bar] EPDM PTFE 20DN15 25DN20 32DN25 40DN32 50DN40 63DN50 介质压力双侧双侧 DIASTAR Sixteen FC 阀体材料 PVC-U, PVDF, PVDF-HP 压力等级最大控制压力 [bar] [bar] EPDM PTFE 20DN15 25DN20...
Seite 171 操作说明书气动隔膜阀 DIASTAR 3.7.7 控制压力图带有 EPDM* 隔膜的 DIASTAR Six FC x 介质压力 DN50 DIASTAR Six y 控制压力 FC EPDM DN20 - 40 DN15 Medium pressure (bar) 带有 EPDM* 或 PTFE 隔膜的 DIASTAR Ten FC x 介质压力 y 控制压力 DIASTAR Ten DN15 - 50 FC EPDM/PTFE Medium pressure (bar)
Seite 172 气动隔膜阀 DIASTAR 操作说明书带有 PTFE 隔膜的 DIASTAR Ten FO 和 DA x 介质压力 DIASTAR Ten y 控制压力 FO/DA PTFE DN50 DN15/25/32/40 DN20 Medium pressure (bar) 带有 EPDM* 或 PTFE 隔膜的 DIASTAR TenPlus FC x 介质压力 DIASTAR Ten Plus y 控制压力 DN15 - 50 FC EPDM/PTFE Medium pressure (bar)
Seite 173 操作说明书气动隔膜阀 DIASTAR 3.7.8 100 千伏值型号 514 至 517 英寸 Kv 100 Cv 100 kv 100 (mm) (mm) (") (l/min) (US gal./ min) ½ ¾ 1 ¼ 1 ½ 1263 1728 519 型号英寸 Kv 100 Cv 100 kv 100 (mm) (mm) (")
Seite 174 气动隔膜阀 DIASTAR 操作说明书 3.7.9 流量型号 514至 517 的流量特征 100.0 x 打开角度 (%) 90.0 y kv, Cv 值 (%) 80.0 70.0 60.0 50.0 40.0 30.0 20.0 10.0 Opening angle (%) 519 型号的流量特征 100.0 x 打开角度 (%) 90.0 y kv, Cv 值 (%) 80.0 70.0 60.0...
Seite 175: 准备工作
操作说明书气动隔膜阀 DIASTAR 安装准备工作危险！阀门不适合使用！该阀门具有产品特定的性能、安装尺寸和连接方式。使用不合适的阀门可能会导致人身伤害和财产损失，甚至会危害环境。 ► 检查阀门材料和介质的兼容性。 ► 根据铭牌，匹配管道系统的尺寸和阀门。 ► 确保压力等级、连接方式和连接维度符合使用条件。危险！介质不受控泄露！如果管道中的压力没有完全释放，介质会不受控制地泄露出去。介质类型不同，存在受伤的风险。 ► 开启管道之前，要将其中的压力完全释放。 ► 如果存在有害、易燃、高温或易爆炸的介质，在释放压力前要将管道完全排空并清洗干净。此外，必须注意是否存在残留物。 ► 通过相应的措施（如连接收集器），确保介质的安全收集。 ► 在阀门位于半开位置时，将阀门竖直排空并收集介质。 ► 虽然已进行排空，但阀门内仍可能存在有害介质残留物。 ► 穿戴适当的防护装备。提示！错误储存和运输！处理不当可能会削弱产品的功能特性和质量。 ► 在原封包装中储存和运输。 ► 防止如光、灰尘、高温、潮湿、紫外线辐射和机械影响等有害物理影响。 ► 在开放位置储存（供货状态）。 ► 安装前检查有无损坏。 ►...
Seite 176: 安装过程
气动隔膜阀 DIASTAR 操作说明书安装过程 ► 始终在开放位置安装阀门。危险！使用有害及未经批准的介质！使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。小心！管道系统中的热膨胀力！如果在温度变化时阻止热膨胀，会导致轴向力和弯曲力。可能会损坏管道系统和阀门。 ► 确保通过阀门前后合适的固定点吸收力。小心！管道未对齐！由于管道系统的张力引起的泄露，会导致人身伤害和/或财产损失。 ► 确保阀门和管道相互对齐。 4.2.1 径向可安装和可拆卸阀门所有材料均使用型号 514 的阀体 12.
Seite 177 操作说明书气动隔膜阀 DIASTAR 4.2.2 粘接连接 PVC-U，PVC-C 和 ABS - 514、515型号阀体仅连接相同的材料。固化时间结束后，用水无压地清洗管道部分（参见 Georg Fischer 规划基础行业中“连接技术”这一章）。警告！不相容材料的连接！由于各种互不相容材料的连接引起的管道系统泄漏，会导致人身伤害和/或财产损失。 ► 只有相同的材料才能通过焊接和粘接互相连接。 ► 粘接完成后，必须尽快用水无压清洗带有粘接部分的管道。 4.2.3 焊接连接 PP-H, PP-N, PVDF, PVDF-HP - 阀体型号 514, 515, 519 仅连接相同的材料（参见 Georg Fischer 规划基础行业“连接技术”这一章）。警告！不相容材料的连接！由于各种互不相容材料的连接引起的管道系统泄漏，会导致人身伤害和/或财产损失。 ► 只有相同的材料才能通过焊接和粘接互相连接。 4.2.4 法兰连接...
Seite 178: 改变控制压力的连接位置
气动隔膜阀 DIASTAR 操作说明书改变控制压力的连接位置控制压力的连接处可以定位 90°，以便对准管道系统。危险！介质不受控泄露！如果管道中的压力没有完全释放，介质会不受控制地泄露出去。介质类型不同，存在受伤的风险。 ► 开启管道之前，要将其中的压力完全释放。 ► 如果存在有害、易燃、高温或易爆炸的介质，在释放压力前要将管道完全排空并清洗干净。此外，必须注意是否存在残留物。 ► 通过相应的措施（如连接收集器），确保介质的安全收集。 ► 在阀门位于半开位置时，将阀门竖直排空并收集介质。 ► 虽然已进行排空，但阀门内仍可能存在有害介质残留物。 ► 穿戴适当的防护装备。确保隔膜阀已减压并完全清空。液位传感器和压力传感器显示“0”。将驱动器移至“打开”位置。位置指示器位于顶部。用带式扳手拧紧壳体螺母。小心！壳体螺母工具错误！使用不兼容的工具会损坏壳体螺母。泄漏的介质会造成人身伤害和财产损失。 ► 仅用带式扳手和钩形扳手打开和关闭壳体螺母。...
Seite 179 操作说明书气动隔膜阀 DIASTAR 驱动器转动 90°。将隔膜与密封条平行对齐。将隔膜的吊环准确放在内壳的窄导脊之间。提示：隔膜在关闭» 位置能够更好对齐。将驱动器移至“打开”位置。位置指示器位于顶部。将驱动器置于阀体上，并手动拧紧壳体螺母。隔膜居中。带有带式扳手和专用工具拧紧壳体螺母，直到... 阀体和壳体螺母之间间隙为 0.5mm 至 1mm... • 壳体螺母上的对齐标志对准摩擦锁。 • 提示：对于装有冲程限制的阀门，建议在重新组装之后再调整阀门。...
Seite 180: 连接控制压力
气动隔膜阀 DIASTAR 操作说明书连接控制压力关闭打开控制空气连接 G 1/8“ 或 G 1/4“ 4.4.1 具有 FC / FO 功能的隔膜阀具有 FC 功能的隔膜阀具有 FO 功能的隔膜阀 ► 使用 3/2 压力先导阀（例如 PV94 或 MNL532）。 ► 根据需要，用一个空心螺钉将控制压力直接连接到执行器，或通过多个连接板和阀门终端远程连接。 4.4.2 具有 DA 功能的隔膜阀 ► 使用 4/2 或 5/2 压力先导阀（例如 MNL532 或 5470）。 ►...
Seite 181: 投入运行
操作说明书气动隔膜阀 DIASTAR 投入运行准备工作检查是否正常工作：关闭阀门并重新打开。清洗管道系统。压力测试阀门的压力测试与管道适用相同的说明（参见 Georg Fischer 规划基础行业中“加工和安装”这一章）。确保所有阀门处于所需的打开位置或关闭位置。当介质压力超过 10 bar 后，必须通过排气对控制介质进行节流并设置执行器的工作时间大约 3s。在管路系统中填充测试介质并小心排出。建立测试压力。压力测试期间，检查阀门和连接处是否密封。密封测试成功后，移去测试介质。记录结果。危险！管道系统泄漏！由于连接处密封性较差，可能会导致介质泄漏、造成人身伤害和财产损失，甚至会危害环境。 ► 投入运行前检查连接处的密封性。 ► 定期检查有无介质泄漏到外面。 ► 穿戴适当的防护装备。危险！压力过大！超过允许的最大压力会损坏管道系统，可能会导致介质泄漏、造成人身伤害和财产损失，甚至会危害环境。 ► 管道系统中 PN 值最低的部件决定了该部分所允许的最大测试压力。 ► 采取措施，防止压力剧增。 ►...
Seite 182: 正常模式
不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。危险！使用有害及易扩散的介质！高腐蚀性化学介质会造成材料腐蚀、人员伤害以及环境污染。未接触介质的部件可能会受到泄漏和扩散的影响，导致壳体螺母裂开。 ► 对于有危险性和扩散性介质的应用，建议联系负责的GF代表。 ► 建议定期对隔膜阀的所有部件进行外观检查。为此，必须将阀门完全排空，卸下，并拆开。 ► 佩戴合适的防护设备。危险！将阀门作为具有危险介质的端阀进行操作！当阀门作为端阀使用时，腐蚀性介质可能会不受控地泄漏，造成人身伤害和财产损失以及环境污染。 ► 阀门开启前，对管道系统进行减压。 ► 只有当能安全收集和排出介质时，才可将阀门作为端阀开启。 ► 穿戴适当的防护装备。危险！管道系统泄漏！由于连接处密封性较差，可能会导致介质泄漏、造成人身伤害和财产损失，甚至会危害环境。...
Seite 183: 维修计划
操作说明书气动隔膜阀 DIASTAR 维修维修计划间隔维修任务定期执行 ► 检查顶部件和阀体间连接处是否泄漏。每年 1-2 次 ► 连续打开或关闭隔膜阀，检查是否正常工作。 100,000 次启闭以及在下述工作条件下 ► 检查阀体。 DIASTAR Ten/ TenPlus：在 20°C 下和水中，公称压力小 ► 拆卸驱动器并检查隔膜是否损坏。 • 于 10 bar ► 更换损坏的隔膜。 DIASTAR Six：在 20°C 下和水中，公称压力小于 6 bar • 50,000 次启闭以及在下述工作条件下 ►...
Seite 184: 清除和拆卸
气动隔膜阀 DIASTAR 操作说明书清除和拆卸危险！介质不受控泄露！如果管道中的压力没有完全释放，介质会不受控制地泄露出去。介质类型不同，存在受伤的风险。 ► 开启管道之前，要将其中的压力完全释放。 ► 如果存在有害、易燃、高温或易爆炸的介质，在释放压力前要将管道完全排空并清洗干净。此外，必须注意是否存在残留物。 ► 通过相应的措施（如连接收集器），确保介质的安全收集。 ► 在阀门位于半开位置时，将阀门竖直排空并收集介质。 ► 虽然已进行排空，但阀门内仍可能存在有害介质残留物。 ► 穿戴适当的防护装备。危险！使用有害及未经批准的介质！使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。...
Seite 185: 更换隔膜
操作说明书气动隔膜阀 DIASTAR 更换隔膜隔膜的更换频率取决于操作周期的数量和所用的介质。通过对上部的专业拆卸对隔膜进行检查。提示！隔膜易磨损！大量使用导致磨损程度增加，必须频繁进行更换。如果隔膜受损或发生泄露可能造成人员伤害及财产损失。 ► 根据使用程度定期检查隔膜和密封圈，必要时进行更换。 ► 按铭牌参数仅更换与阀门兼容的隔膜。小心！更换整个隔膜组！如果使用带有 EPDM 或 FKM 的 PTFE 隔膜，则必须更换这两个隔膜。 ► 确保这两个隔膜都已更换。减压并排空管道。确保隔膜阀已减压并完全清空。液位传感器和压力传感器显示“0”。将驱动器移至“打开”位置。位置指示器位于顶部。使用带式扳手（单独购买）小心拧下壳体螺母。小心！壳体螺母工具错误！使用不兼容的工具会损坏壳体螺母。泄漏的介质会造成人身伤害和财产损失。 ► 仅用带式扳手和钩形扳手打开和关闭壳体螺母。...
Seite 186 气动隔膜阀 DIASTAR 操作说明书将阀门移至“关闭”位置。从壳体上拆卸隔膜：握紧驱动器并逆时针旋转隔膜。新隔膜安装在与旧隔膜相同的位置。 ► 刚开始旋转时，将驱动器摆正，以便隔膜支架夹住隔膜的螺纹销钉。 ► 顺时针手动拧入隔膜。 ► 重新旋转隔膜最少 90°/最大 360°。重新调整隔膜的密封珠，使其平行于密封条。隔膜的吊环必须准确置于内壳体的狭窄导槽上。警告！隔膜旋拧错误！如果隔膜未按规定正确拧入内壳，可能会导致泄漏和材料损坏。不再保障阀门的功能。 ► 将隔膜正确拧入内壳。如果更换隔膜材料：用螺丝刀拧松并取下阀体上的摩擦锁 (1)。按下新摩擦锁。...
Seite 187 操作说明书气动隔膜阀 DIASTAR 将带有壳体螺母的驱动器置于阀体上并定位：隔膜贯通珠与密封条平行对齐。危险！不要润滑壳体螺母！使用润滑剂，特别是在非结晶态塑料上使用，会导致阀体出现应力开裂。这可能会接触到有害介质。不再保障阀门的功能。 ► 不要在壳体螺母和阀体的螺纹连接处使用润滑剂。将驱动器移至“打开”位置。位置指示器位于顶部。 10. 手动拧紧壳体螺母。隔膜居中。...
Seite 188 气动隔膜阀 DIASTAR 操作说明书 11. 带有带式扳手和专用工具拧紧壳体螺母，直到... 阀体和壳体螺母之间间隙为 0.5mm 至 1mm... • 壳体螺母上的半圆指示器对准阀体上的摩擦锁。 • 提示：对于装有冲程限制的阀门，建议在重新组装之后再调整阀门。...
Seite 189: 故障排除
操作说明书气动隔膜阀 DIASTAR 故障排除故障可能的原因故障排除法兰连接处向外泄露温度变化 ► 拧紧连接处，必要时更换密封圈。有缺陷的密封圈 ► 更换密封圈。联管螺母向外泄露联管螺母和阀体的连接处松动 ► 手动拧紧连接处。有缺陷的密封圈 ► 更换密封圈。阀体和壳体螺母连接处泄露壳体螺母未正确拧紧 ► 拧紧壳体螺母。隔膜受损 ► 更换隔膜。阀体存在缺陷 ► 检查阀体的受损情况，必要时更换。隔膜未正确安装/对齐 ► 检查隔膜是否正确安装。阀座/通孔泄露隔膜受损 ► 更换隔膜。控制介质从未连接的空气接口处泄漏密封圈损坏 ►...
Seite 190 气动隔膜阀 DIASTAR 操作说明书只有 Georg Fischer 管道系统阀门型号指定的原厂备件才能用于进行更换。 ► 仅使用 Georg Fischer 管道系统原厂备件，其规格符合铭牌的要求。备件带有 AgNi 和 Au 开关类型的电动反馈信号装置 • 改为耐压型外壳 • 带式扳手 • 压力先导阀：型号 PV94/95、MNL532、5470 • 清洁 ► 在处理不同材料之前，按照可回收垃圾、普通垃圾和特殊垃圾进行分类。 ► 在处理或回收产品时，单个部件和包装时，要遵守当地的法律法规和条例。 ► 遵守国家特定的法规、标准和指令。警告！受污染的部件！产品的部件可能会被有害健康和环境的介质污染，因此简单的清洁是不够的！这些介质可能会造成人身伤害和环境污染。处理产品前： ► 收集泄漏的介质并按照当地法规进行处理。 ► 查阅所用介质的安全数据表。 ►...
Seite 191 操作说明书气动隔膜阀 DIASTAR...
Seite 192 GF Piping Systems Worldwide at home Our sales companies and representatives ensure local customer support in more than 100 countries. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L. Georg Fischer SAS Georg Fischer S.A.

Diese Anleitung auch für:

Diastar six pn6 Diastar ten pn10 Diastar tenplus pn10 Diastar sixteen pn16

GF DIASTAR-Serie Betriebsanleitung

Verfügbare Sprachen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für GF DIASTAR-Serie

Inhaltszusammenfassung für GF DIASTAR-Serie

Diese Anleitung auch für:

Inhaltsverzeichnis
