Manual de instruções
12.3

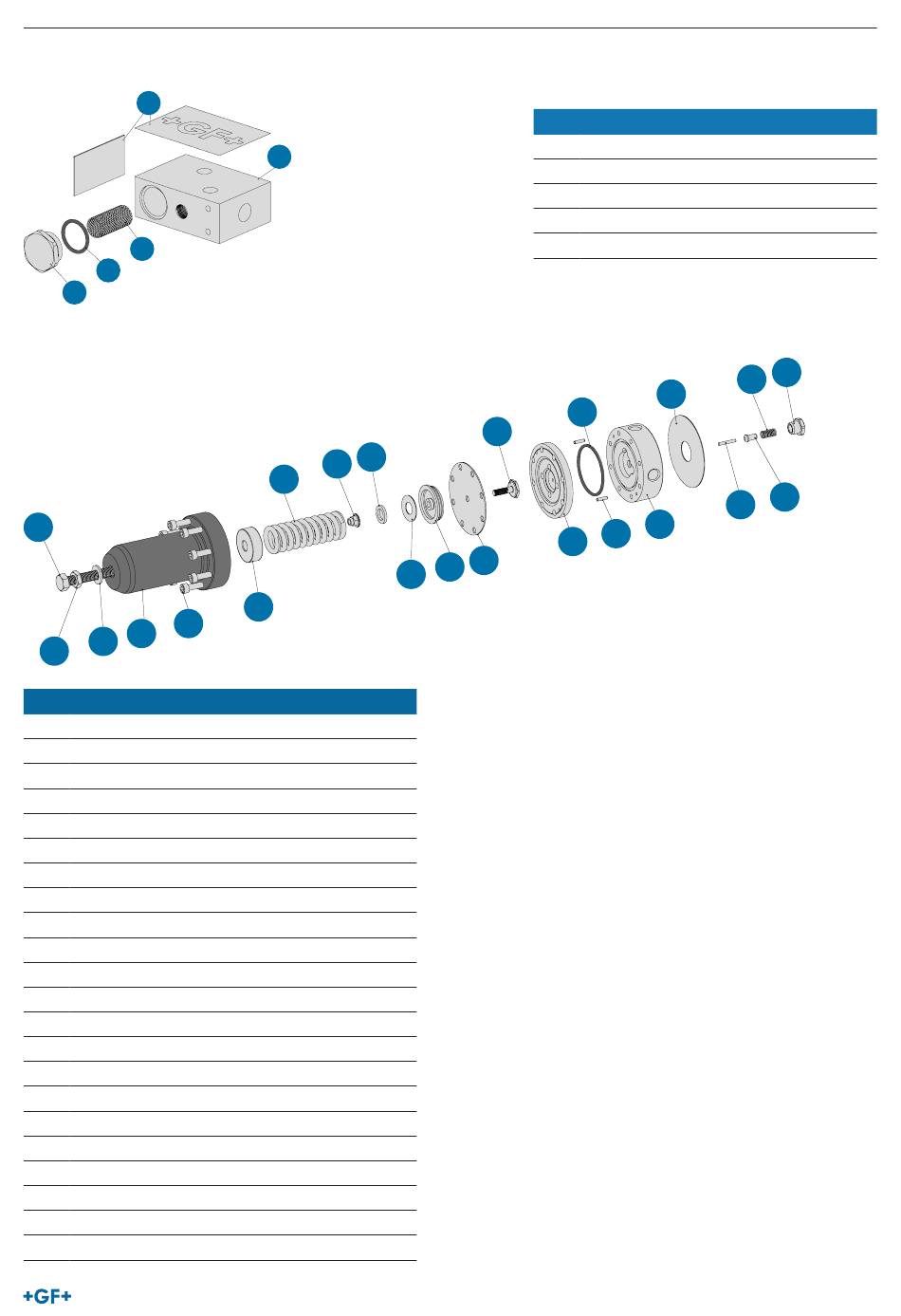

Bloco de controle

2
3
4
5
12.4 Válvula piloto
1
5
4
3
2
N.º Designação
1 Parafuso de ajuste na válvula piloto (AS)
2 Contraporca
3 Arruela de indicação
4 Carcaça da mola
5 Parafusos (8 pçs.) para a carcaça da mola
6 Proteção superior da mola
7 Mola piloto
8 Porca de segurança
9 Proteção interna da mola
10 Arruela de proteção
11 Suporte da membrana
12 Membrana
13 Parafuso da membrana
14 Carcaça da membrana
15 Pino de montagem
16 Anel de vedação do corpo piloto
17 Corpo piloto
18 Adesivo
19 Pino de acionamento
20 Cilindro de controle
21 Mola de controle
22 Bujão do comando do piloto
1
9
8
7
10 11
6
Válvula reguladora de pressão NeoFlow
N.º Designação
1 Bloco de controle do corpo principal
2 Etiquetas
3 Filtro
4 Anel de vedação do bujão
5 Bujão do filtro
16
13
14 15
12
22
21
18
19 20
17
263
