Operação; Ajuste Da Pressão De Saída P2 - GF NeoFlow Betriebsanleitung

Válvula reguladora de pressão NeoFlow
6 Operação
6.1 Ajuste da pressão de saída P2

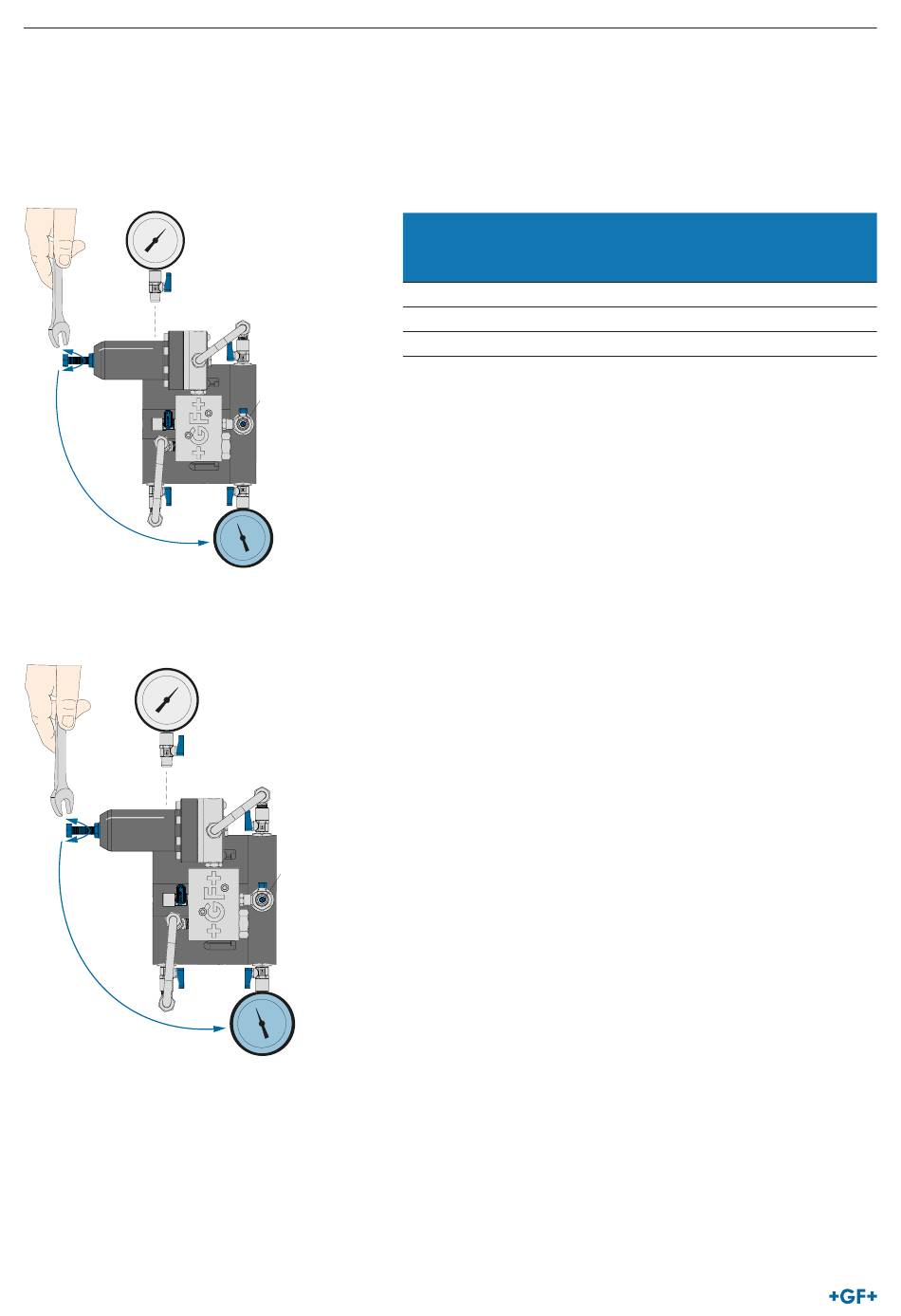

1. Aumentar lentamente a tensão da mola piloto ao girar o parafuso de ajuste na válvula piloto (AS) ou reduzir para atingir a
pressão de saída P2 pretendida. A seguinte tabela serve como orientação. Através do manômetro no lado de saída em KH5,
assegurar que ocorre uma alteração da pressão da pressão de saída P2.
P1
KH6
AS
KH4
KH1
2. Assegurar que a diferença entre a pressão de entrada P1 no manômetro de entrada KH6 e pressão de saída P2 no manômetro
de saída KH5 é de pelo menos 1 bar.
KH6
AS
KH4
KH1
240
KH2
DV
KH3
KH5
P2
P1
KH2
DV
KH3
KH5
P2
P1 - P2 ≥1 bar
Código de cores Faixa da pressão
da mola da ajustada
válvula piloto (bar [g])
Prata 0.0 - 3.0
Preta 1.0 - 8.0*
Vermelho 1.0 - 16.0
*Versão padrão
Manual de instruções
Sensibilidade do ajuste
(bar/rotação)
0.18
0.43
1.53
