Structure et fonctionnement

4.1 Éléments de montage
5
1
4.2 Désignation des vannes
KH6
AS
KH4
KH1
2
3
KH2
DV
KH3
KH5

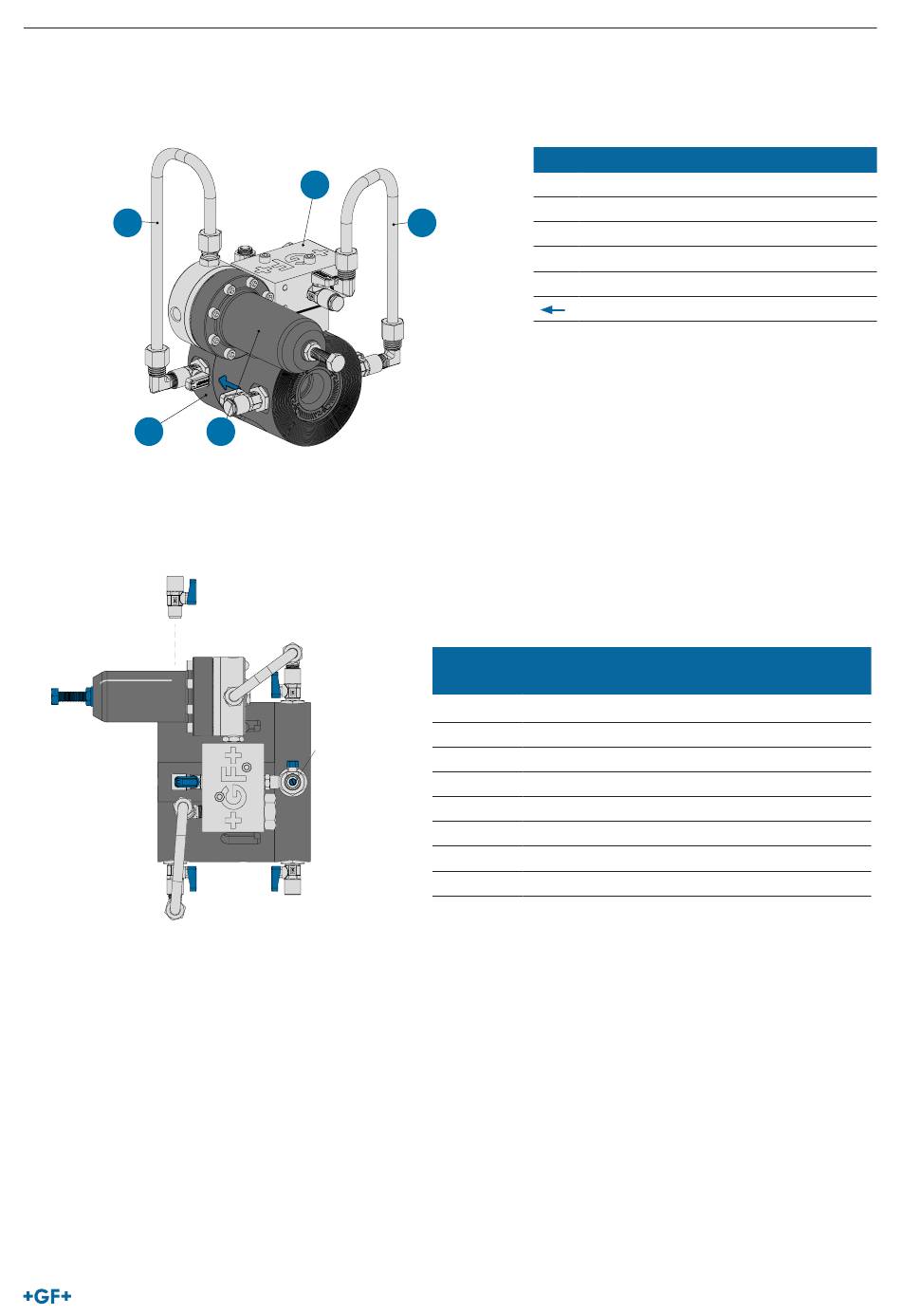

Vanne de régulation de pression aval NeoFlow
N° Désignation
1 Corps principal
2 Bloc de commande
4
3 Vanne pilote
4 Ligne pilote côté amont
5 Ligne pilote côté aval
Sens de passage du fluide
Vanne à Désignation
bille
KH1 Vanne à bille côté amont
KH2 Vanne à bille côté aval
KH3 Vanne à bille compartiment de commande
KH4 Vanne à bille bloc de commande
KH5 Vanne à bille côté aval (raccord manomètre)
KH6 Vanne à bille côté amont (raccord manomètre)
DV Vanne d'amortissement
AS Vis de réglage sur la vanne pilote
