Betriebsanleitung
5.2.3

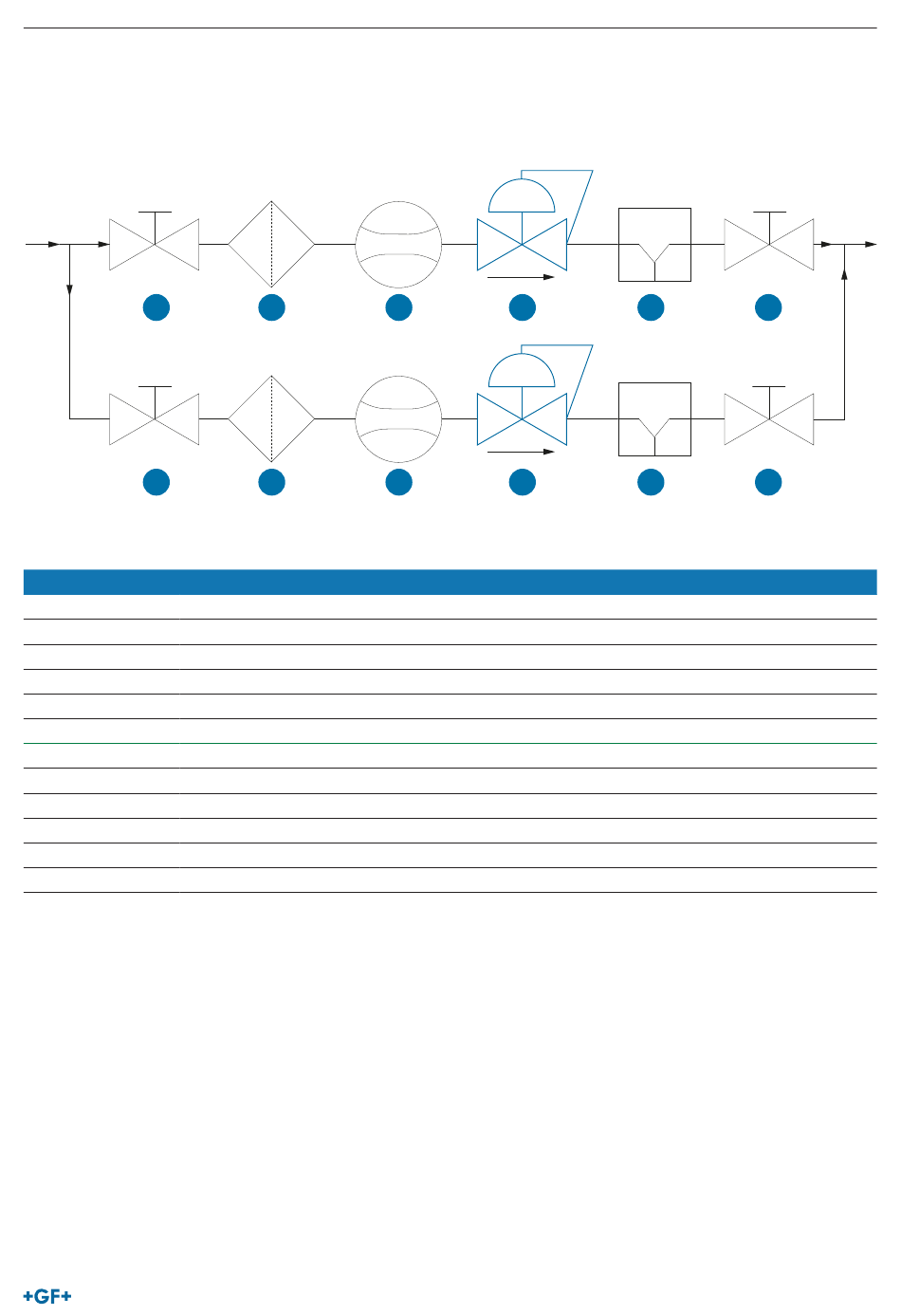

Anordnung der Armaturen mit Bypassleitungen

Für bestehende Installationen mit Bypassleitungen wird folgende Anordnung empfohlen.
► Die Absperrarmaturen müssen vor der Inbetriebnahme des NeoFlow Druckreduzierventils an der Bypassleitung sicher ange-
schlossen sein.
A
A
1
Buchstabe Armatur
A Absperrarmatur eingangsseitig
S
Schmutzfänger
D Durchflussmessgerät
N NeoFlow Druckreduzierventil
H Hydrant/Abzweiger (empfohlen)
O Absperrarmatur ausgangsseitig
A Bypass-Absperrarmatur eingangsseitig (optional)
1
S
Bypass-Schmutzfänger (optional)
1
D Bypass-Durchflussmessgerät (optional)
1
N Bypass-NeoFlow Druckreduzierventil (optional)
1
H Bypass-Hydrant/Abzweiger (empfohlen) (optional)
1
O Bypass-Absperrarmatur ausgangsseitig (optional)
1
S D
S D
1 1
NeoFlow Druckreduzierventil
N H
N H
1 1
O
O
1
