Betriebsanleitung
5

Inbetriebnahme

HINWEIS!
Bruchgefahr durch falsches Anheben!
Das NeoFlow Druckreduzierventil darf nicht am Pilotventil oder den Steuerleitungen angehoben oder auf diesen abgelegt werden.
► NeoFlow Druckreduzierventil für Dimensionen ≤ DN150 ausschliesslich am Hauptkörper anheben.
5.1

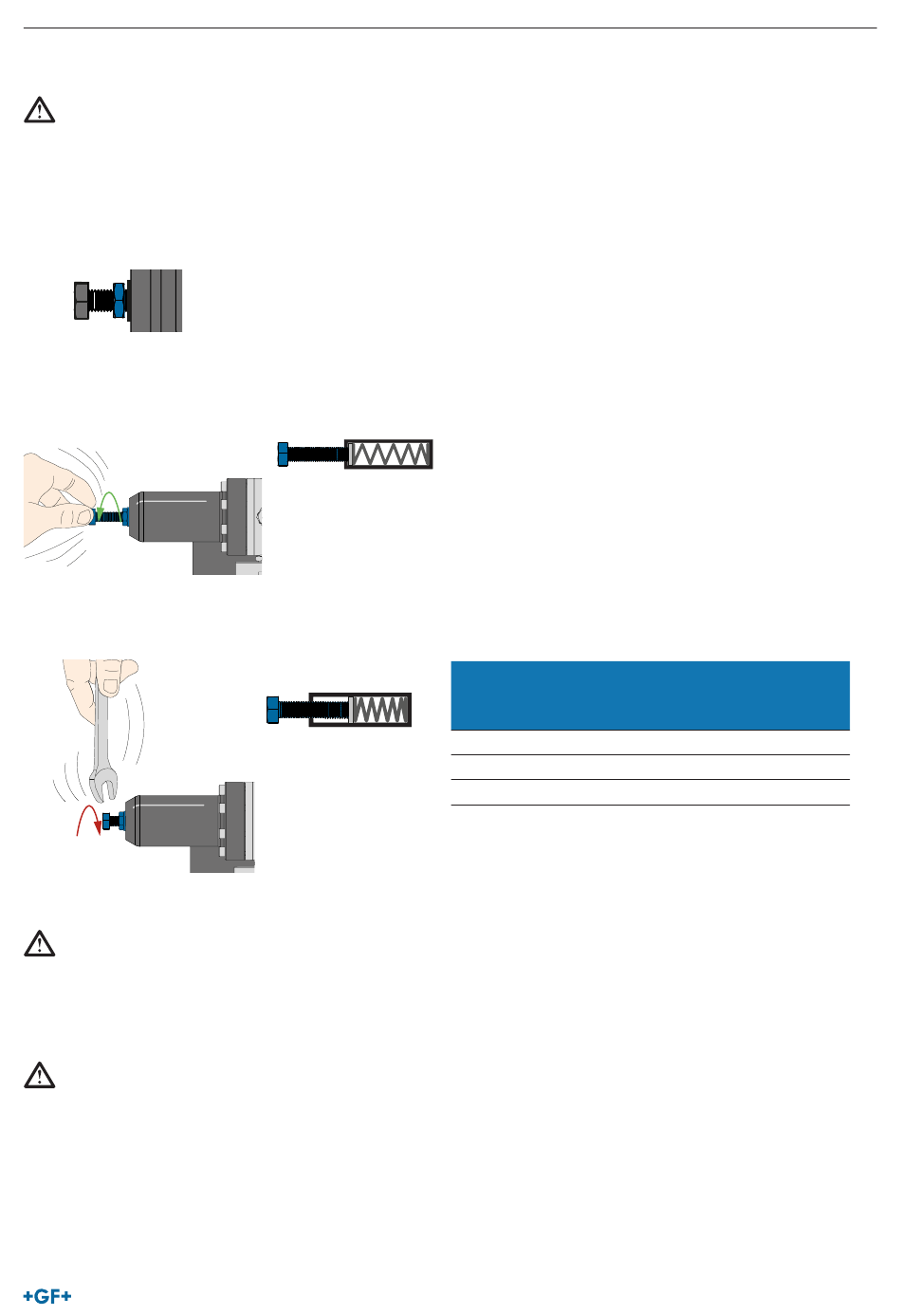

Grundeinstellung vornehmen

1. Kontermutter lösen.
2. Einstellschraube am Pilotventil (AS) gegen den Uhrzeigersinn vollständig öffnen, bis die Pilotfeder entspannt ist (P2=0 bar). Hin-
weis: Bei vollständiger Entlastung der Pilotfeder kann die Einstellschraube am Pilotventil (AS) widerstandslos von Hand gedreht
werden.
AS
KH4
3. Federspannung der Pilotfeder durch Drehen der Einstellschraube am Pilotventil (AS) im Uhrzeigersinn langsam erhöhen (Aus-
gangspunkt: Feder komplett entspannt, P2=0 bar). Gewünschter Ausgangsdruck P2 entsprechend nachstehender Tabelle ein-
stellen. Beispiel schwarze Feder: Gewünschter Ausgangsdruck 4 bar ≈10 Umdrehungen im Uhrzeigersinn.
KH1
AS
PU
KH4
HINWEIS!
Voreingestellter Ausgangsdruck!
KH1
Bei Auslieferung ist der Ausgangsdruck voreingestellt.
► Voreingestellter Ausgangsdruck des NeoFlow Druckreduzierventils mit schwarzer Farbcodierung der Pilotventilfeder beträgt 3
bar.
VORSICHT!
Einsatz eines inkompatiblen NeoFlow Druckreduzierventil-Typs!
Die Herstellerangaben bezüglich der maximalen Druckdifferenz zwischen Eingangsdruck und Ausgangsdruck müssen eingehalten
werden.
► Nichteinahltung kann zu Verletzungen, sowie zu Sachschäden an Ventil und Rohleitungssystem führen.
► Nur auf den Druckbereich passenden NeoFlow Druckreduzierventil-Typ einsetzen.
KH2
SV
KH2
NV
NV
KH3
Farbcodierung
KH5
Pilotventilfeder
KH1
Silber
Schwarz
Rot
KH2
*Standardversion
DV
KH3
P1
KH5
P2
PD
CV
Eingestellter
Druckbereich
(bar [g])
0.0 - 3.0
1.0 - 8.0*
1.0 - 16.0
NeoFlow Druckreduzierventil
Empfindlichkeit der
Einstellung
(bar/Umdrehung)
0.18
0.43
1.53
