Manuel d'utilisation
Installation

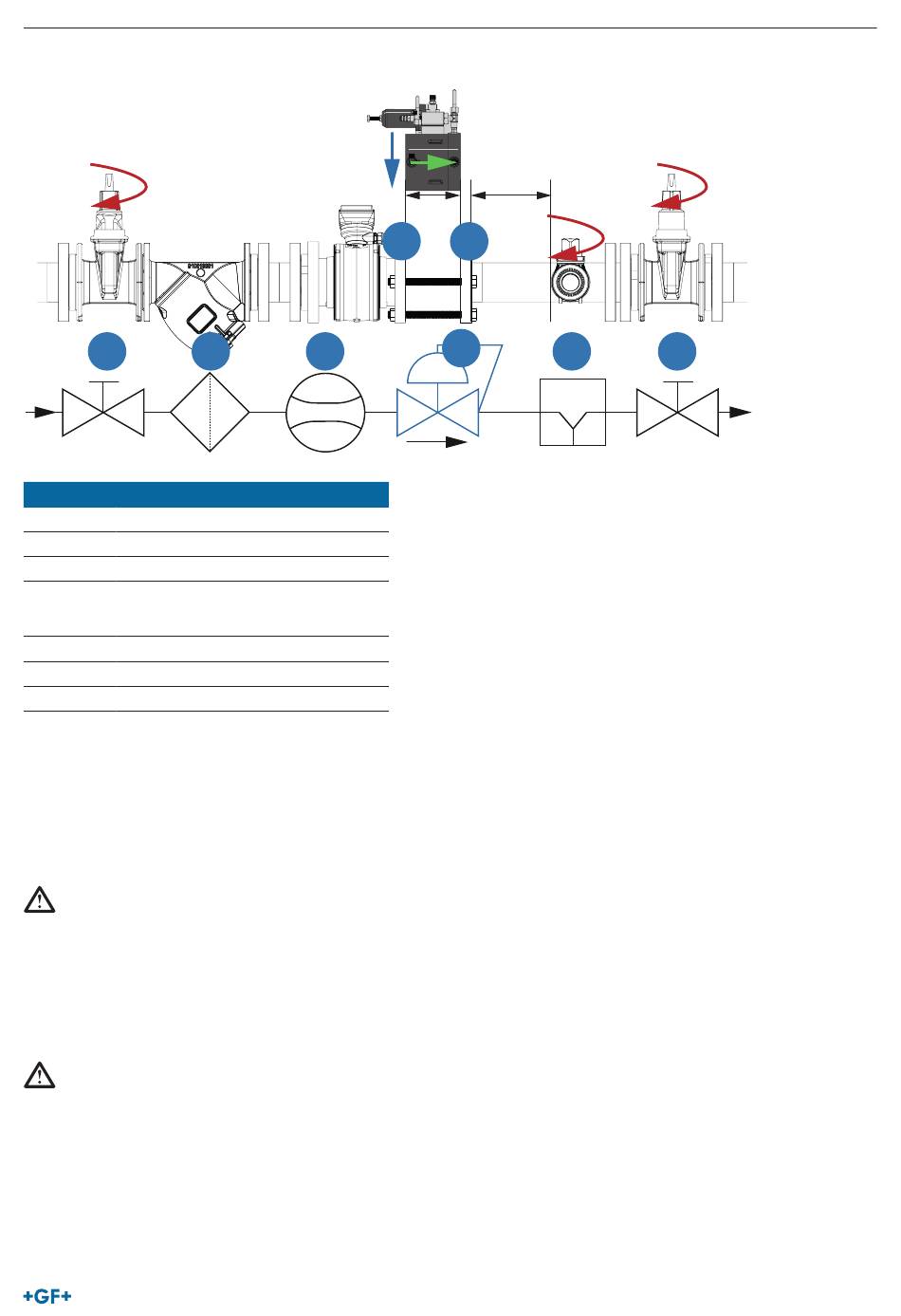

A
Lettre Désignation
A Vanne d'arrêt côté amont
S
Filtre à tamis
D
Débitmètre à flotteur
N
Vanne de régulation de pression aval
NeoFlow
H
Bouche d'incendie/dérivateur
O
Vanne d'arrêt côté aval
F
Bride PP-acier
► S'assurer que les vannes d'arrêt côté amont et côté aval (A + O) ainsi que la bouche d'incendie (H) sont fermées.
► Une bride PP-acier avec joint profilé est recommandée.
► Laisser au moins 1,5 fois la longueur de vanne sur un côté de la vanne de régulation de pression aval NeoFlow pour l'accès à la
boulonnerie de bride. S'assurer que sur au moins un côté du montage, la boulonnerie pour l'assemblage à brides peuvent être
montées.
► Tenir compte des grandes différences de températures lors du montage - resserrer les assemblages à brides.
► Installation de l'assemblage à brides correspondant aux données des bases de conception GF.
AVERTISSEMENT !
Risques de dommages dûs à une pression trop élevée !
Une Vanne de régulation de pression aval NeoFlow (N) mise en service sans bouche d'incendie (H) peut entraîner une pression aval
P2 élevée sur la vanne de régulation de pression aval NeoFlow (N) et causer des dommages au niveau du système de tuyauteries.
► Recommandation : utiliser une bouche d'incendie (H).
► En cas de mise en service sans bouche d'incendie (H) : ouvrir très légèrement la vanne d'arrêt côté aval (O) de façon à contrôler
la pression.
AVERTISSEMENT !
Assemblages à brides non étanches !
Risque de blessures et/ou de dommages matériels dus à des assemblages à brides non étanches.
► Vérifier périodiquement qu'aucun fluide ne s'échappe.
► Si du fluide s'échappe au niveau des assemblages à brides, les resserrer.
► Inclure l'épaisseur des brides et des collets dans le calcul des longueurs de boulonnerie.
► Protéger les surfaces d'étanchéité et les pièces de raccordement de tout dommage et des impuretés, en particulier des particu-
les dures ou à arêtes vives.
