Inbedrijfstelling

OPMERKING!
Gevaar voor breuk door verkeerd optillen!
De NeoFlow reduceerklep mag niet aan de stuurklep of de stuurleidingen worden opgetild of hierop worden neergelegd.
► NeoFlow reduceerklep voor afmetingen ≤ DN150 uitsluitend aan het hoofdlichaam optillen.
5.1

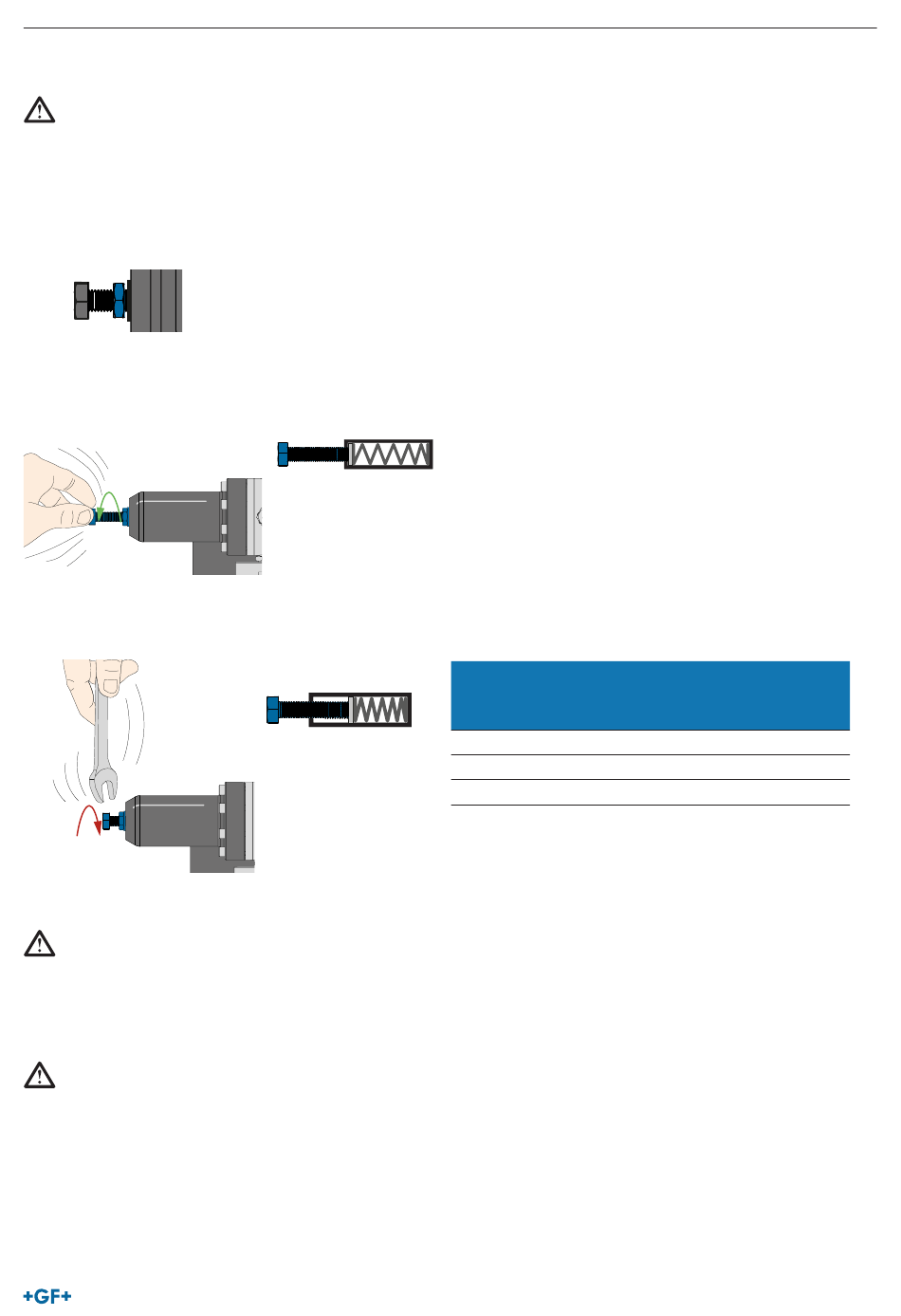

Basisinstelling uitvoeren

1. Draai de borgmoer los.
2. Instelschroef op de stuurklep (AS) volledig openen door naar links te draaien, tot de regelveer ontspannen is (P2=0 bar). Opmer-
king: als de regelveer volledig ontlast is, kan de instelschroef op de stuurklep (AS) zonder weerstand met de hand worden ge-
draaid.
AS
KH4
3. De veerspanning van de regelveer door draaien van de instelschroef op de stuurklep (AS) langzaam verhogen door naar rechts
te draaien (uigangspunt: veer volledig ontspannen, P2=0 bar). Gewenste uitgangsdruk P2 aan de hand van de volgende tabel
instellen. Voorbeeld zwarte veer: gewenste uitgangsdruk 4 bar ≈10 omwentelingen met de klok mee.
KH1
AS
PU
KH4
OPMERKING!
Vooraf ingestelde uitgangsdruk!
KH1
Bij levering is de uitgangsdruk reeds ingesteld.
► De vooraf ingestelde uitgangsdruk van de NeoFlow reduceerklep met zwarte kleurcodering van de stuurklepveer bedraagt 3
bar.
VOORZICHTIG!
Gebruik van een niet-compatibel type NeoFlow reduceerklep!
De opgaven van de fabrikant met betrekking tot het maximale drukverschil tussen ingangsdruk en uitgangsdruk moeten in acht
worden genomen.
► Niet-inachtneming kan leiden tot verwondingen, evenals tot materiële schade aan klep en leidingsysteem.
► Gebruik alleen een voor het drukbereik geschikt type NeoFlow reduceerklep.
KH2
SV
KH2
NV
NV
KH3
Kleurcodering
KH5
stuurklepveer
KH1
Zilver
Zwart
Rood
KH2
*Standaard versie
DV
KH3
P1
KH5
P2
PD
CV
Ingesteld
drukbereik
(bar [g])
0.0 - 3.0
1.0 - 8.0*
1.0 - 16.0
NeoFlow reduceerklep
Gevoeligheid van
de instelling
(bar/omwenteling)
0.18
0.43
1.53
