Manuel d'utilisation

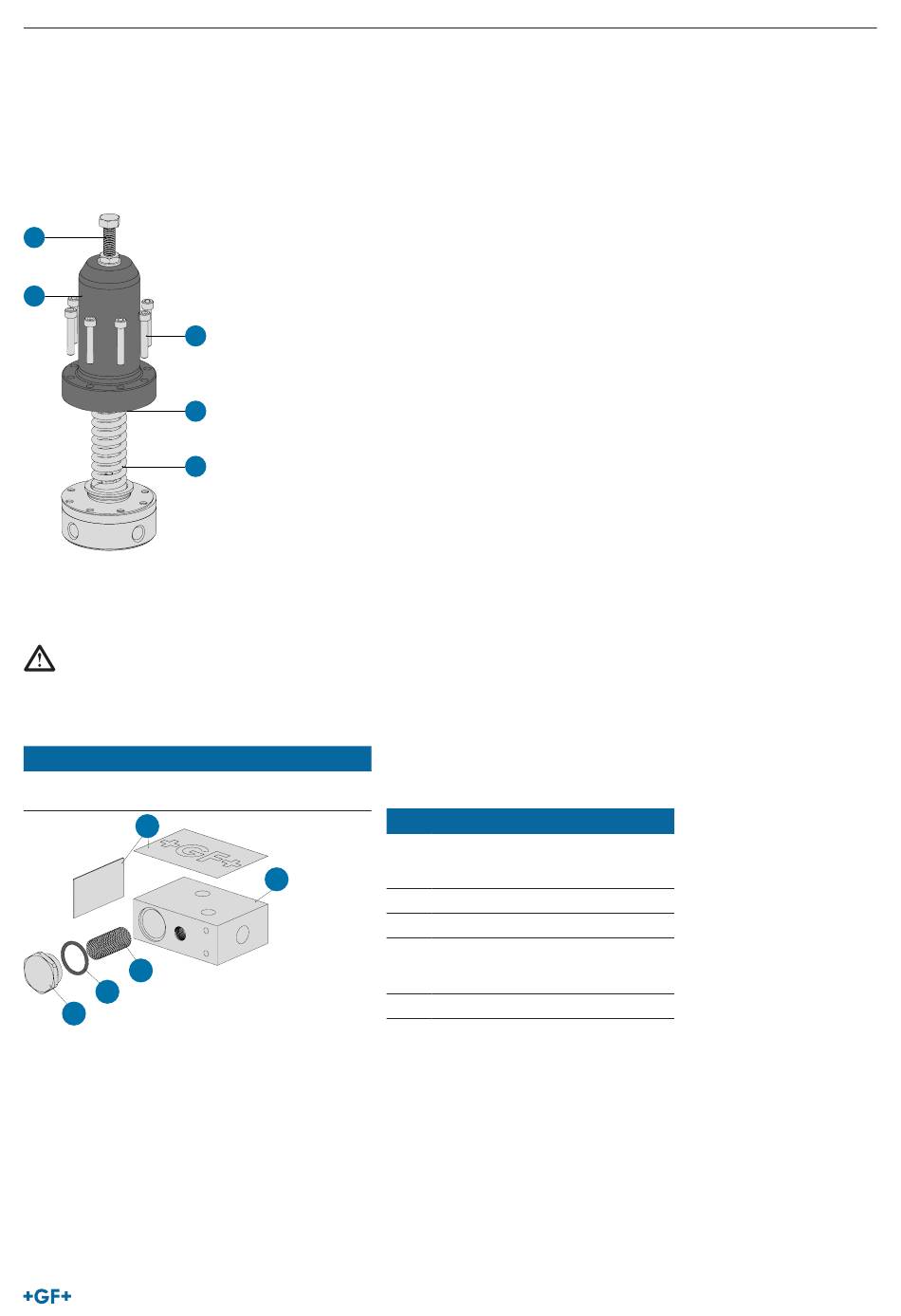

Assemblage
1.
L'assemblage s'effectue dans le sens inverse. Lors de l'assemblage de tous les éléments coulissants (guide du ressort) et des
joints, légèrement graisser à l'aide d'un produit lubrifiant pouvant entrer en contact avec de l'eau potable, par ex. Molykote 111
ou Klübersynth UH1 64-2403.
2.
Serrer les 8 vis en croix pour boîtier à ressort (4) avec une clé dynamométrique avec le couple de manœuvre indiqué sur la
plaquette signalétique.
1
4
5
6
7
7.5.2
Bloc de commande
ATTENTION !
Des dommages ayant lieu lors du démontage ou du montage peuvent nuire au bon fonctionnement de la vanne de régulation de
pression aval NeoFlow.
► Manipuler les composants avec précaution.
Code
Désignation
173021001
NeoFlow bloc de commander
Contient : (1), (2), (3), (4) et (5)
2
3
4
5
Démontage
1.
Dévisser avec précaution le bouchon d'étanchéité (5) et retirer le joint torique (4) ainsi que le filtre (3).
2.
Laver le filtre (3) à l'eau courante, contrôler l'usure et le remplacer le cas échéant.
3.
Contrôler l'usure (4) du joint torique et le remplacer le cas échéant.
Assemblage
1.
Remplacer le filtre (3) dans le bloc de commande.
2.
Graisser le joint torique (4) avec un lubrifiant pouvant entrer en contact avec de l'eau potable, par ex. Molykote 111 ou Klüber-
synth UH1 64-2403 et le monter avec le bouchon d'étanchéité (5) sur le corps de base du bloc de commande (1). Vérifier ce fai-
sant le positionnement correct du joint torique (4).
Désignation
1
Corps de base du bloc de comman-
1
de
2
Étiquette
3
Filtre
4
Bouchon d'étanchéité pour joint to-
rique
5
Bouchon d'étanchéité du filtre
Vanne de régulation de pression aval NeoFlow
121
