Valvola riduttrice di pressione NeoFlow
7.5

Manutenzione del sistema di comando

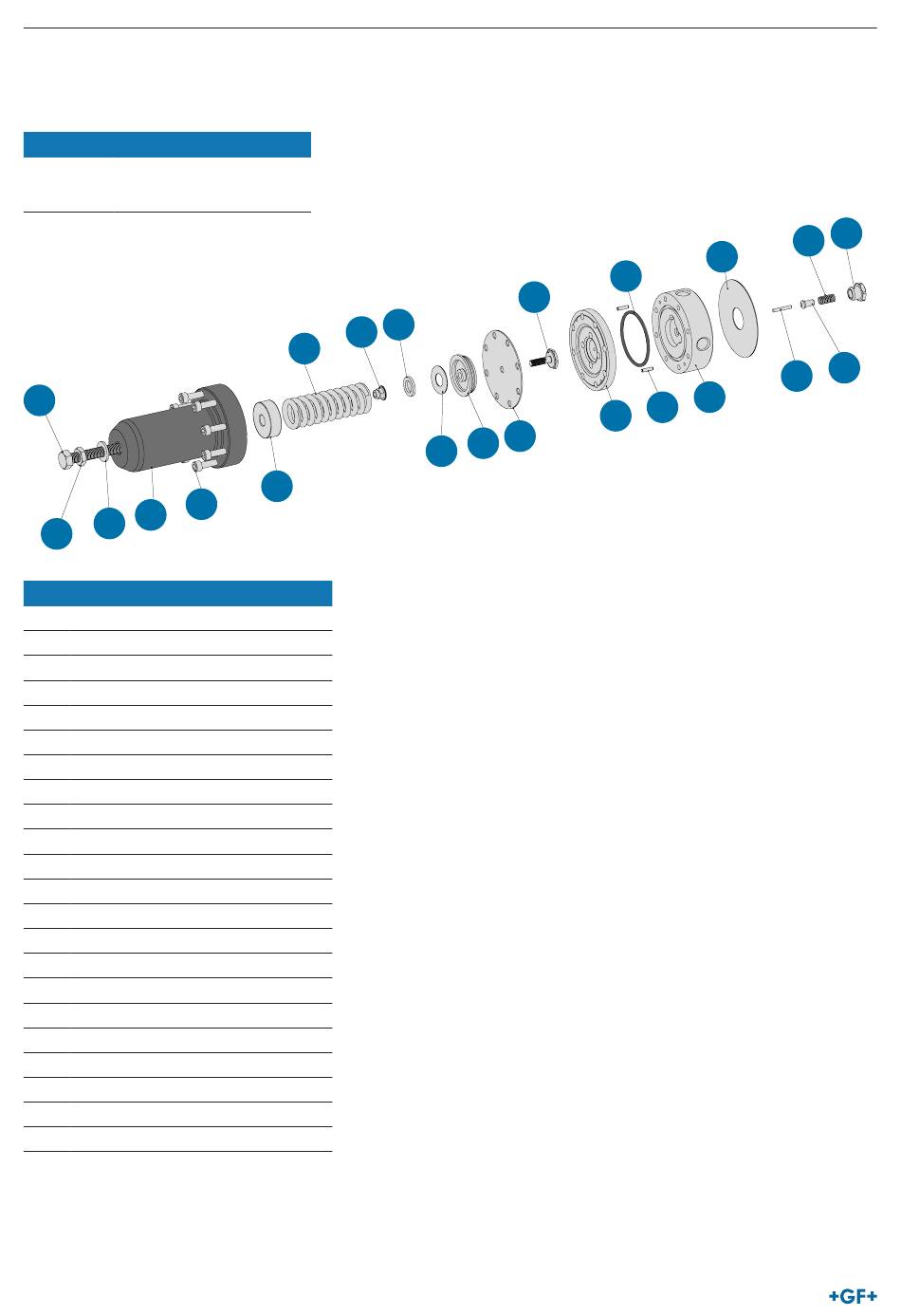

7.5.1 Pilota
Codice Denominazione
173021000 Kit riparazione per pilota
Contiene: (12), (16), (19),
(20) e (21)
1
4
3
2
Nr. Denominazione
1 Vite di regolazione sul pilota (AS)
2 Dado di bloccaggio
3 Anello indicatore
4 Sede molla
5 Viti (8 pz. ) per sede molla
6 Guida molla superiore
7 Molla pilota
8 Controdado di sicurezza
9 Guida molla interna
10 Rosetta di sicurezza
11 Porta membrana
12 Membrana
13 Vite a membrana
14 Sede membrana
15 Perno di montaggio
16 O-ring corpo pilota
17 Corpo pilota
18 Adesivo
19 Perno di azionamento
20 Cilindro di comando
21 Molla di comando
22 Tappo di chiusura comando pilota
206
8
7
6
5
13
9
12
10 11
Manuale instruzione d'uso e manutenzione
18
16
17
14 15
22
21
19 20
