Vanne de régulation de pression aval NeoFlow
5.3

Montage

5.3.1 Préparations
► S'assurer que toutes les parties de la tuyauterie ont été rincées avant l'installation. Les tubes ne doivent comporter ni copeaux,
ni tartre, ni d'autres dépôts.
► Afin d'éviter toute contamination, s'assurer que des dispositifs de désinfection ont été utilisés sur tous les raccords.
► S'assurer que le type de vanne de régulation de pression aval NeoFlow utilisé est adapté aux conditions d'exploitation, voir pla-
quette signalétique. Une utilisation dans des conditions non adaptées peut entraîner des dommages.
► Vérifier l'absence de dommages sur le produit avant son installation. Ne pas utiliser un produit endommagé ou défectueux.
5.3.2 Montage dans le système de tuyauteries

Outils requis

Clé à molette/clé à douille (ensemble complet)
•
Tournevis plat
•
Clé dynamométrique
•
Clé mâle pour vis à six pans creux (avec tête sphérique, ensemble complet)
•
ATTENTION !
Dommages au niveau du système de tuyauteries dûs aux forces exercées !
Risque de blessure et/ou de dommages matériels à cause des défauts d'étanchéité dans le système de tuyauteries.
► Réduire les forces exercées lors de la dilatation thermique du système de tuyauteries à l'aide de points fixes appropriés.

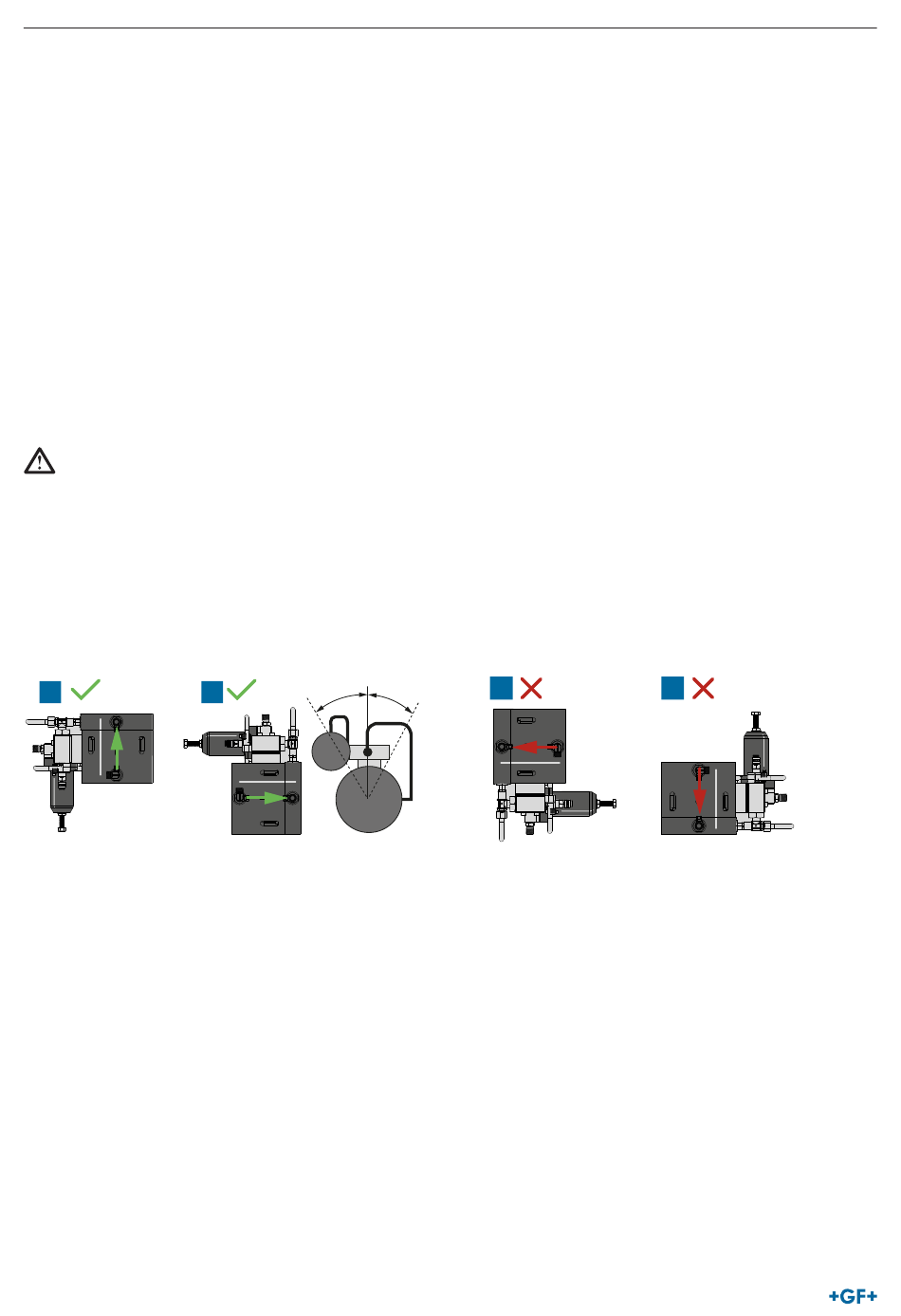

Position de montage

Les positions de montage A et B sont recommandées (coche verte). Les positions de montage C et D ne sont pas recommandées
(croix rouge).
► Respecter le sens de passage du fluide, voir la flèche de direction.
A.
Position de montage 1
► Pour des tubes posés à la verticale, le sens d'écoulement doit être exclusivement vers le haut.
Position de montage 2
► Pour des tubes posés à l'horizontale, le système pilote doit se trouver en haut (écart angle de max +/-30°).
104
30°
B.
30° C.
