NeoFlow reduceerklep
6

Bediening

6.1

Instelling uitgangsdruk P2

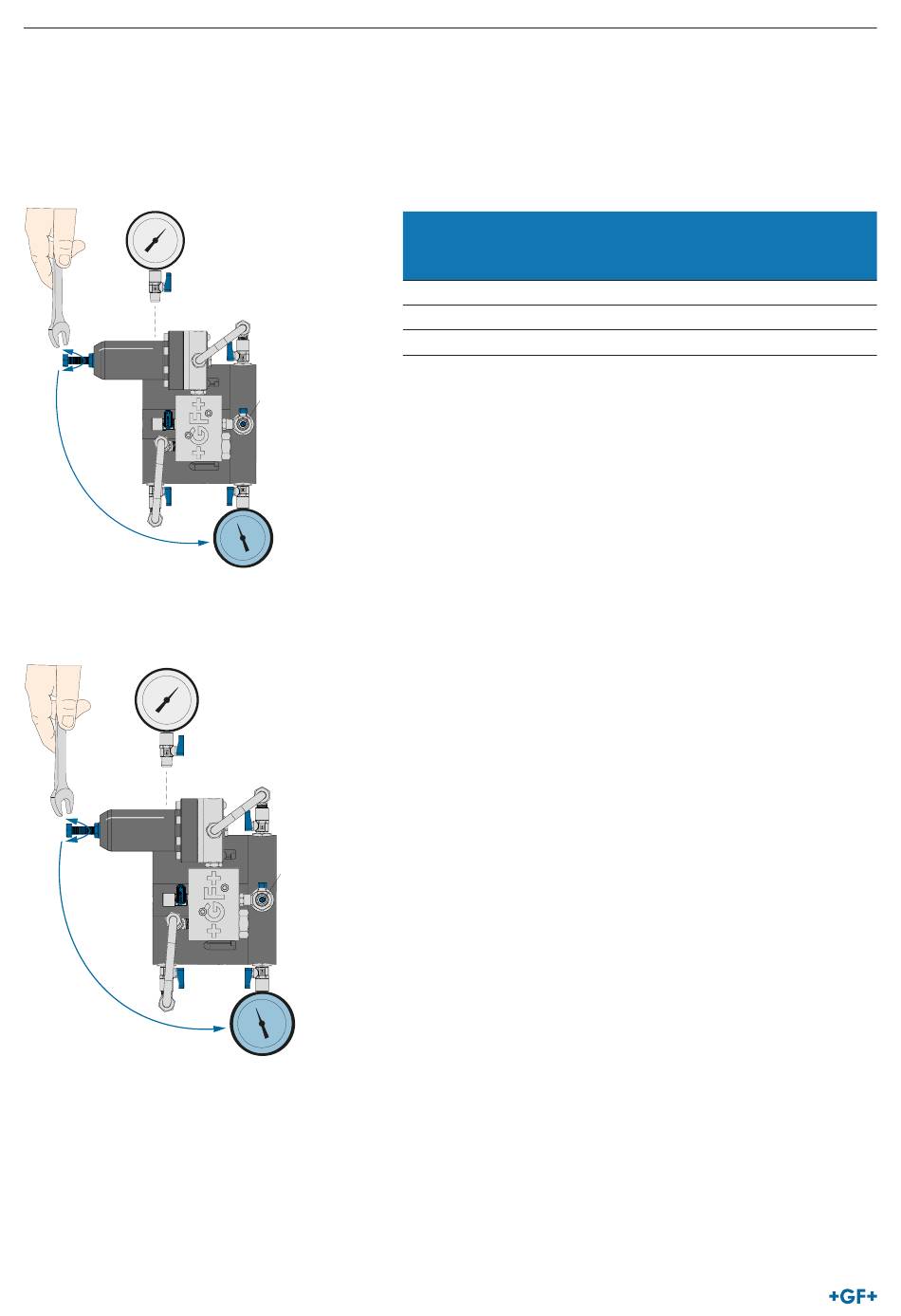

1. De veerspanning van de regelveer door draaien van de instelschroef op de stuurklep (AS) langzaam verhogen of verlagen om de
gewenste uitgangsdruk P2 te bereiken. Gebruik ter oriëntatie de volgende tabel. Controleer op de manometer aan uitgangszijde
bij KH5 of een drukverandering van de uitgangsdruk P2 plaatsvindt.
P1
KH6
AS
KH4
KH1
2. Controleer of het verschil tussen ingangsdruk P1 op demanometer aan ingangszijde KH6 en uitgangsdruk P2 bij de manometer
aan uitgangszijde KH5 minstens 1 bar bedraagt.
KH6
AS
KH4
KH1
284
KH2
DV
KH3
KH5
P2
P1
KH2
DV
KH3
KH5
P2
P1 - P2 ≥1 bar
Kleurcodering Ingesteld drukbereik
stuurklepveer (bar [g])
Zilver 0.0 - 3.0
Zwart 1.0 - 8.0*
Rood 1.0 - 16.0
*Standaard versie
Gebruiksaanwijzing
Gevoeligheid van de
instelling
(bar/omwenteling)
0.18
0.43
1.53
