操作说明
5 调试
警示！
提升错误导致断裂危险！
NeoFlow 减压阀不得放置在先导阀或控制管道上或在其上提升。
► 尺寸 ≤ DN150 的 NeoFlow 减压阀仅可在主体上提升。

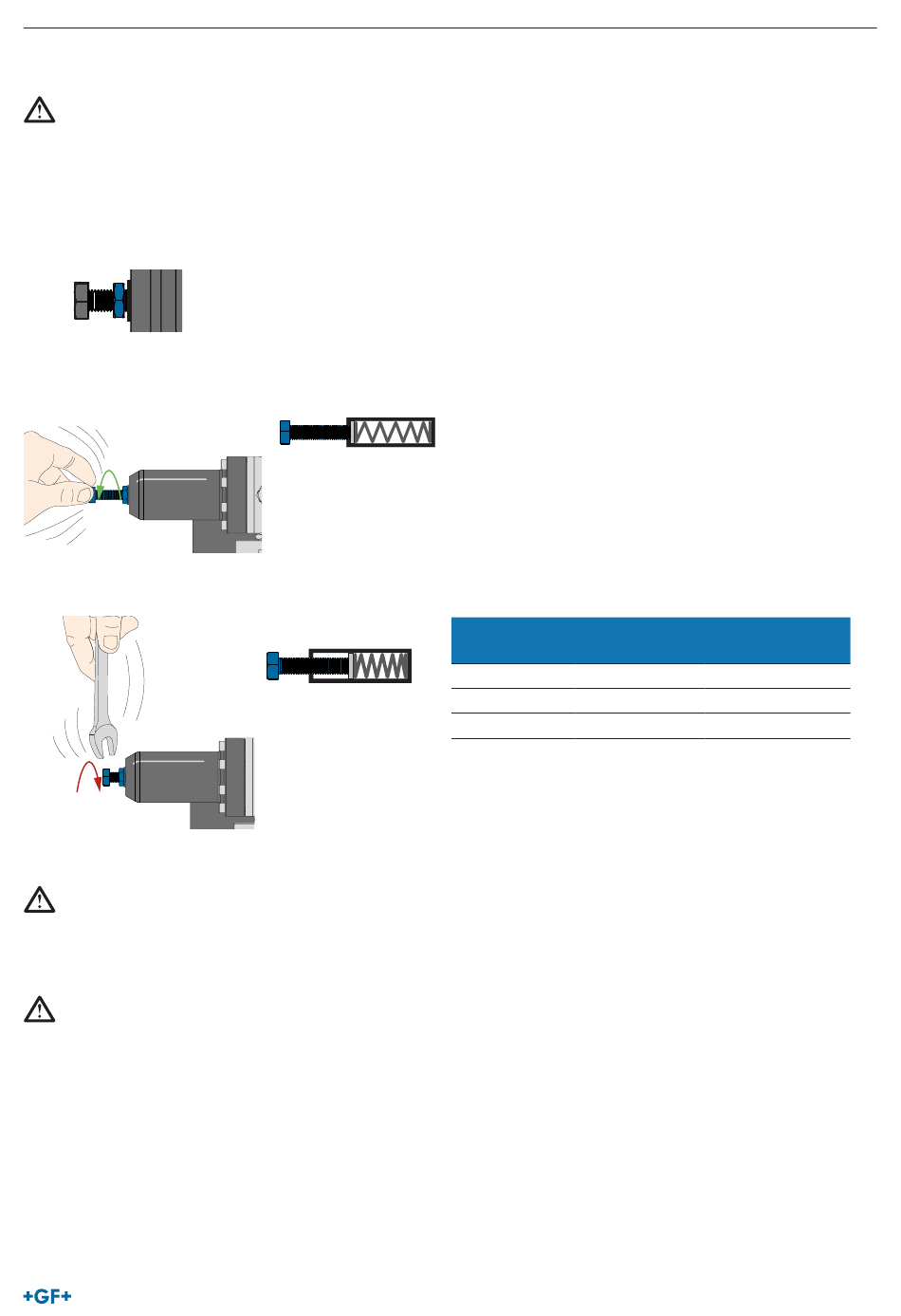

5.1 基本设置
1. 松开锁紧螺母。
2. 逆时针完全打开先导阀上的调节螺栓 (AS)，直至导引弹簧松弛 (P2=0 bar)。提示：导引弹簧完全松弛时，可无阻手动旋转先
导阀上的调节螺栓 (AS)。
AS
KH4
3. 顺时针旋转先导阀上的调节螺栓 (AS) 可缓慢升高导引弹簧的弹簧压力（起始点：弹簧完全松弛，P2=0 bar）。按照下表调节
所需出口压力 P2。黑色弹簧示例：所需出口压力 4 bar ≈10 圈 顺时针。
KH1
AS
PU
KH4
警示！
预设出口压力！
KH1
交付时已预设出口压力。
► 带黑色编码先导阀弹簧的 NeoFlow 减压阀预设出口压力为 3 bar。
警示！
使用不匹配的 NeoFlow 减压阀类型！
必须遵守入口压力和出口压力之间最大压差的制造商说明。
► 不遵守可导致人员受伤及阀门和管道系统的财产损失。
► 仅使用适应于压力范围的 NeoFlow 减压阀类型。
KH2
SV
KH2
NV NV
KH3
先导阀弹簧颜色
代码
KH5
银色
黑色
红色
KH1
*标准版
KH2
DV
KH3
P1
KH5
P2
PD
CV
调节压力范围
(bar [g])
0.0 - 3.0
1.0 - 8.0*
1.0 - 16.0
NeoFlow 减压阀
调节敏感性
（bar/圈）
0.18
0.43
1.53
