Válvula reguladora de pressão NeoFlow
5.3

Montagem

5.3.1 Preparações
► Assegurar que todas as partes das tubualções estão limpas antes da instalação. As tubulações devem estar isentas de qualquer
sujeita, incrustações ou outra sedimentação.
► Para evitar uma contaminação, deve-se assegurar que foram utilizados processos de desinfeção em todas as ligações.
► Certifique-se que o tipo de válvula reguladora de pressão NeoFlow é adequado às condições de funcionamento; ver placa de
características. A utilização inadequada as condições de funcionamento podem resultar em danos.
► Verificar o produto quanto a danos antes da instalação. Não utilizar um produto danificado ou defeituoso.
5.3.2 Montagem em um sistema de tubulação
Ferramentas necessárias
Chave de parafusos/chave soquetes (conjunto completo)
•
Chave de fendas
•
Torquímetro
•
Chave sextavada (com cabeça esférica, conjunto completo)
•
CUIDADO!
Danos no sistema de tubulações devido a forças atuantes!
Perigo de ferimentos e/ou danos materiais devidos a vazamentos no sistema de tubulações.
► Reduzir os esforços advindos da variação de temperatura definindo corretamente os pontos de fixação.
Posição de montagem

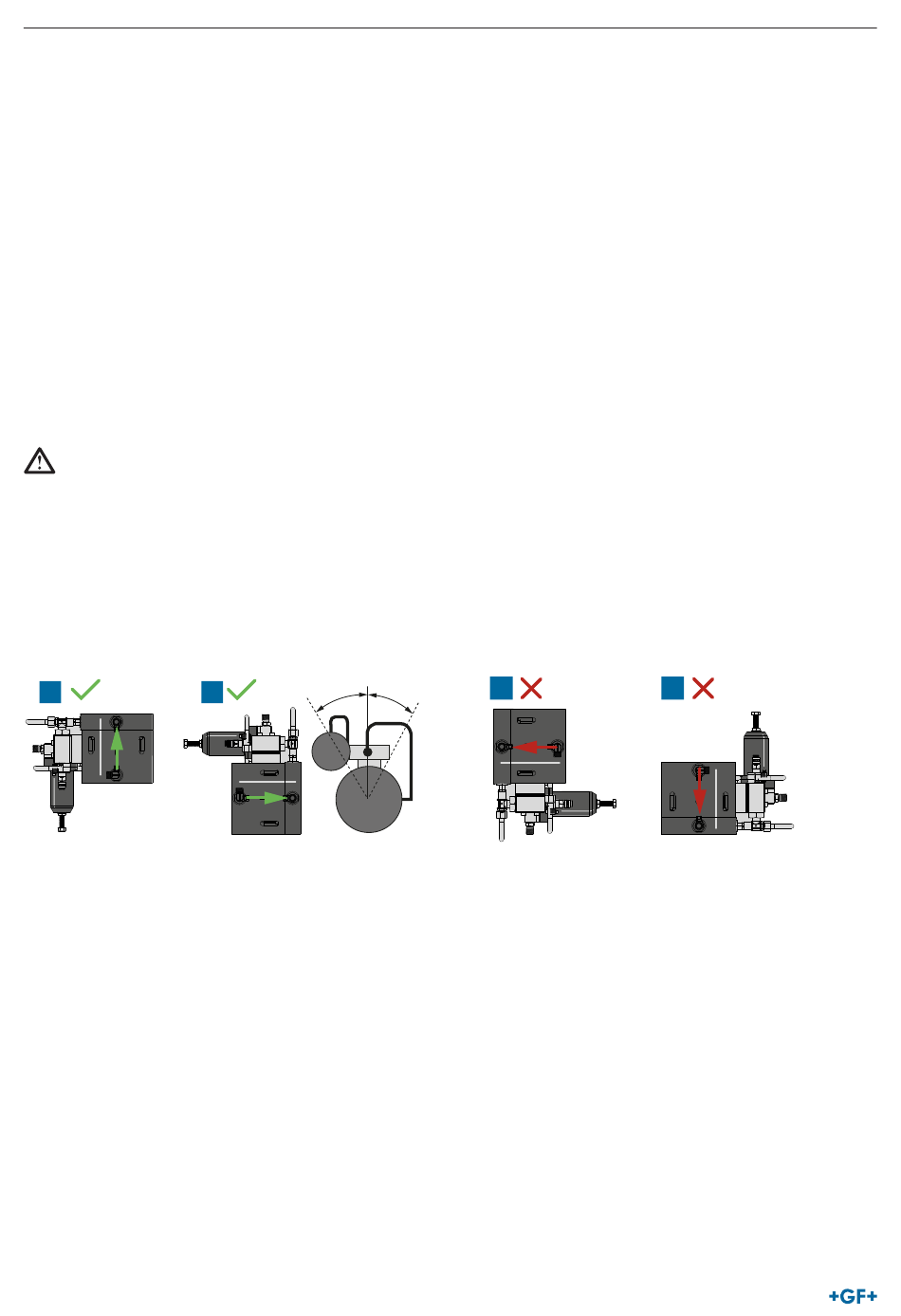

As posições de montagem A e B são recomendadas (visto verde). As posições de montagem C e D não são recomendadas (cruz ver-
melha).
► Respeitar o sentido da vazão, observe o sentido da seta.
A.
Posição de montagem 1
► Em caso de tubulações colocadas verticalmente, a vazão deve ocorrer exclusivamente para cima.
Posição de montagem 2
► Em caso de tubulações colocadas na horizontal, o sistema piloto deve encontrar-se em cima (desvio no ângulo no máx. +/-30°).
236
30°
B.
30° C.
Manual de instruções
D.
