Manuale instruzione d'uso e manutenzione
Smontaggio
ATTENZIONE!
Perdita di fluido!
Lesioni o danni materiali dovuti a fuoriuscita di fluido. Prima di eseguire i seguenti passaggi devono essere soddisfatti i seguenti
requisiti:
► La valvola riduttrice di pressione NeoFlow deve essere smontata dalla condotta, si veda capitolo "7.3 Smontaggio della valvola
riduttrice di pressione NeoFlow" a pagina 202.
► Il sistema di comando deve essere smontato, si veda capitolo "7.4 Smontaggio del sistema di comando" a pagina 204.

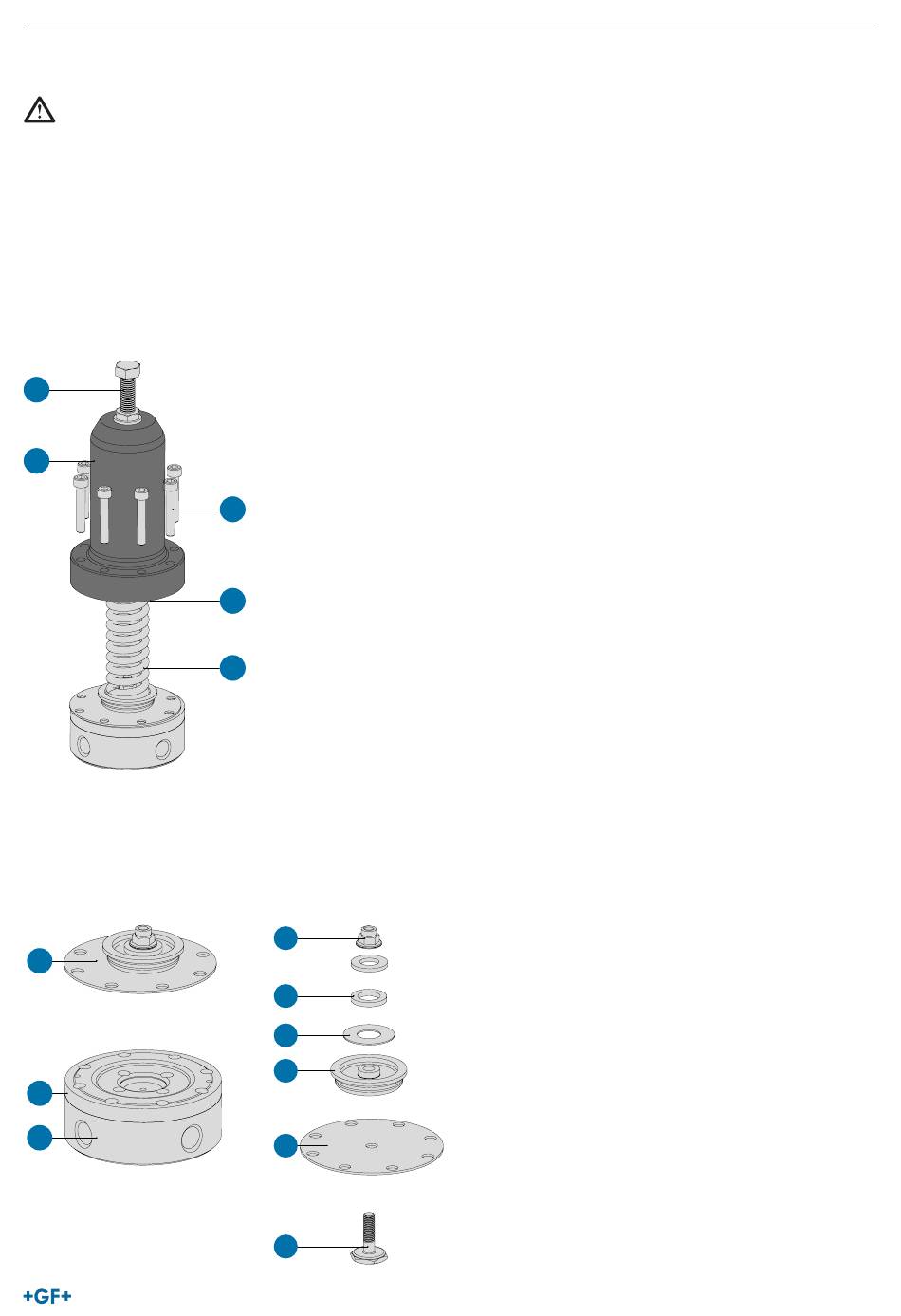

1.
Aprire completamente la vite di regolazione sul pilota (1) ruotandola in senso antiorario, fino a scaricare la molla del pilota (7).
Nota: quando la molla del pilota (7) è completamente scarica, la vite di regolazione del pilota (1) può essere ruotata a mano.
2.
Rimuovere le 8 viti (5) della sede molla (4). Sollevare la sede molla (4).
1
4
3.
Rimuovere la guida molla superiore (6) e la molla pilota (7).
4.
Svitare il controdado di sicurezza (8) dalla vite a membrana (13) e rimuovere tutti i restanti componenti dalla vite a membrana
(13). Ispezionare visivamente la membrana (12) per verificare che non sia usurata o danneggiata e, se necessario, sostituirla.
Ricomporre il modulo.
12
14
17
5
6
7
8
9
10
11
12
13
Valvola riduttrice di pressione NeoFlow
207
