Manuel d'utilisation
Démontage
ATTENTION !
Fluide sortant !
Blessures ou dommages matériels dûs à un fluide sortant. Avant de mener à bien les étapes suivantes, les conditions suivantes
doivent être remplies :
► La vanne de régulation de pression aval NeoFlow doit être démontée du système de tuyauteries, voire chapitre « 7.3 Démonter
la vanne de régulation de pression aval NeoFlow » à la page 114.
► Le système de commande doit être démonté, voir chapitre « 7.4 Démonter le système de commande » à la page 116.

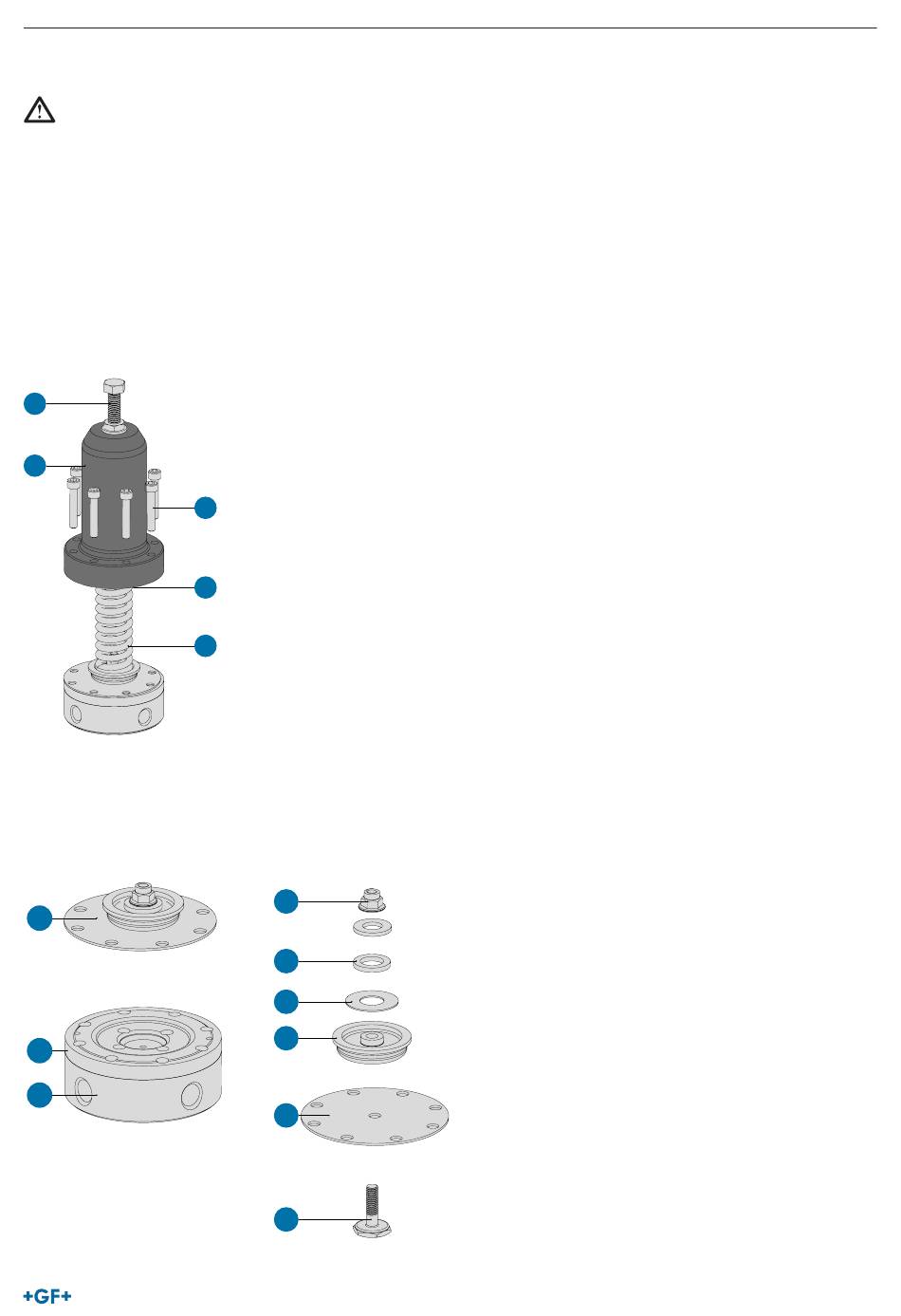

1. Ouvrir entièrement la vis de réglage sur la vanne pilote (1) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le
ressort pilote soit détendu (7). Remarque : pour une détente complète du ressort pilote (7), la vis de réglage sur la vanne pilote
(1) peut être tournée à la main sans résistance.
2. Retirer les 8 vis (5) du boîtier à ressort (4). Décrocher le boîtier à ressort (4).
1
4
3. Retirer le guide supérieur du ressort (6) et le ressort pilote (7).
4. Dévisser le contre-écrou (8) de la vis à membrane (13) et retirer tous les composants restants de la vis à membrane (13). Effec-
tuer un contrôle visuel de la membrane (12) pour vérifier l'usure et la présence de dommages, et la remplacer le cas échéant.
Réassembler les éléments de montage.
12
14
17
5
6
7
8
9
10
11
12
13
Vanne de régulation de pression aval NeoFlow
