Manual de instruções
Montagem
1. A montagem ocorre na ordem invertida. Quando da montagem, lubrificar todos os elementos de móveis (proteção da mola) e
vedações com um lubrificante adequado para água potável, por ex., Molykote 111 ou Klübersynth UH1 64-2403.
2. Apertar os 8 parafusos da carcaça (4) da mola em cruz com um torquímetro com o torque indicado na placa de características.
1
4

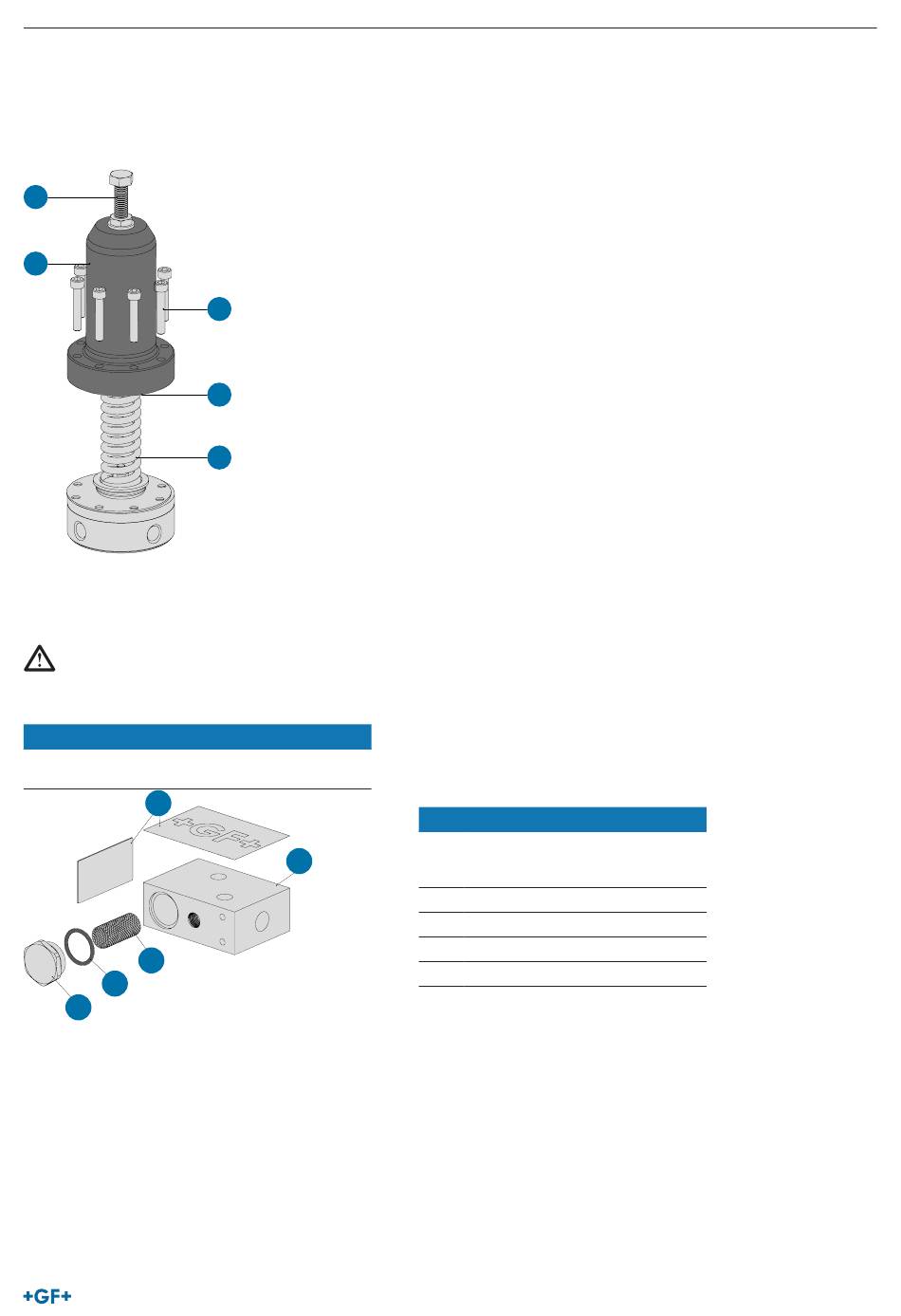

7.5.2 Bloco de controle
ATENÇÃO!
Danos quando da desmontagem ou montagem podem influenciar o funcionamento da válvula reguladora de pressão NeoFlow.
► Manusear os componentes com cuidado.
Código Designação
173021001 NeoFlow bloco de controle
Contém: (1), (2), (3), (4) e (5)
2
3
4
5
Desmontagem
1. Desenroscar o bujão (5) e retirar o anel de vedação (4) assim como retirar o filtro (3).
2. Limpar o filtro (3) com água limpa, verificar quanto a desgaste e, se necessário, substituir.
3. Verificar o anel de vedação (4) quanto a desgaste e, se necessário, substituir.
Montagem
1. Inserir o filtro (3) no bloco de controle.
2. Lubrificar o anel de vedação (4) com um lubrificante adequado para água potável, por ex., Molykote 111 ou Klübersynth UH1
64-2403 e montar com o bujão (5) no bloco de controle do corpo principal (1). Para esse efeito, observar quanto à posição cor-
reta do anel de vedação (4).
5
6
7
1
N.º Designação
1 Bloco de controle do corpo princi-
pal
2 Etiquetas
3 Filtro
4 Anel de vedação do bujão
5 Bujão do filtro
Válvula reguladora de pressão NeoFlow
