Betriebsanleitung

Demontage

HINWEIS!
Austretendes Medium!
Verletzungen oder Sachschäden durch austretendes Medium. Vor der Durchführung der nachfolgenden Schritte müssen folgende
Voraussetzungen erfüllt sein:
► Das NeoFlow Druckreduzierventil muss aus dem Rohrleitungssystem ausgebaut sein, siehe Kapitel „7.3 NeoFlow Druckredu-
zierventil ausbauen" auf Seite 70.
► Das Steuersystem muss demontiert sein, siehe Kapitel „7.4 Steuersystem demontieren" auf Seite 72.

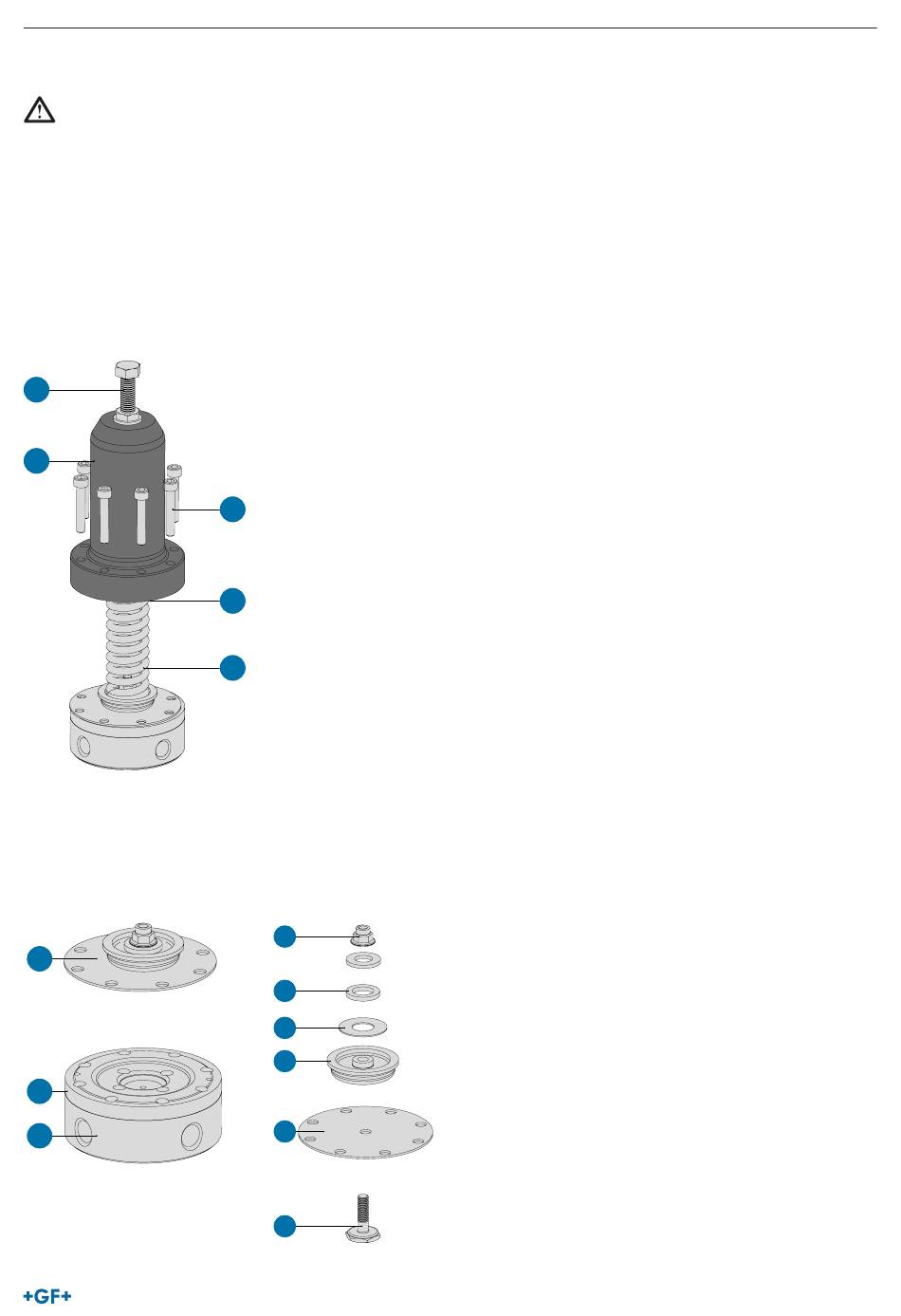

1. Einstellschraube am Pilotventil (1) gegen den Uhrzeigersinn vollständig öffnen, bis die Pilotfeder (7) entspannt ist. Hinweis: Bei
vollständiger Entlastung der Pilotfeder (7) kann die Einstellschraube am Pilotventil (1) von Hand gedreht werden.
2. Die 8 Schrauben (5) des Federgehäuses (4) entfernen. Federgehäuse (4) abheben.
1
4
3. Obere Federführung (6) und Pilotfeder (7) entfernen.
4. Sicherungsmutter (8) von der Membranschraube (13) abschrauben und alle restlichen Komponenten von der Membranschraube
(13) entfernen. Membrane (12) durch Sichtprüfung auf Verschleiss oder Beschädigungen prüfen und gegebenenfalls ersetzen.
Baugruppe wieder zusammensetzen.
12
14
17
5
6
7
8
9
10
11
12
13
