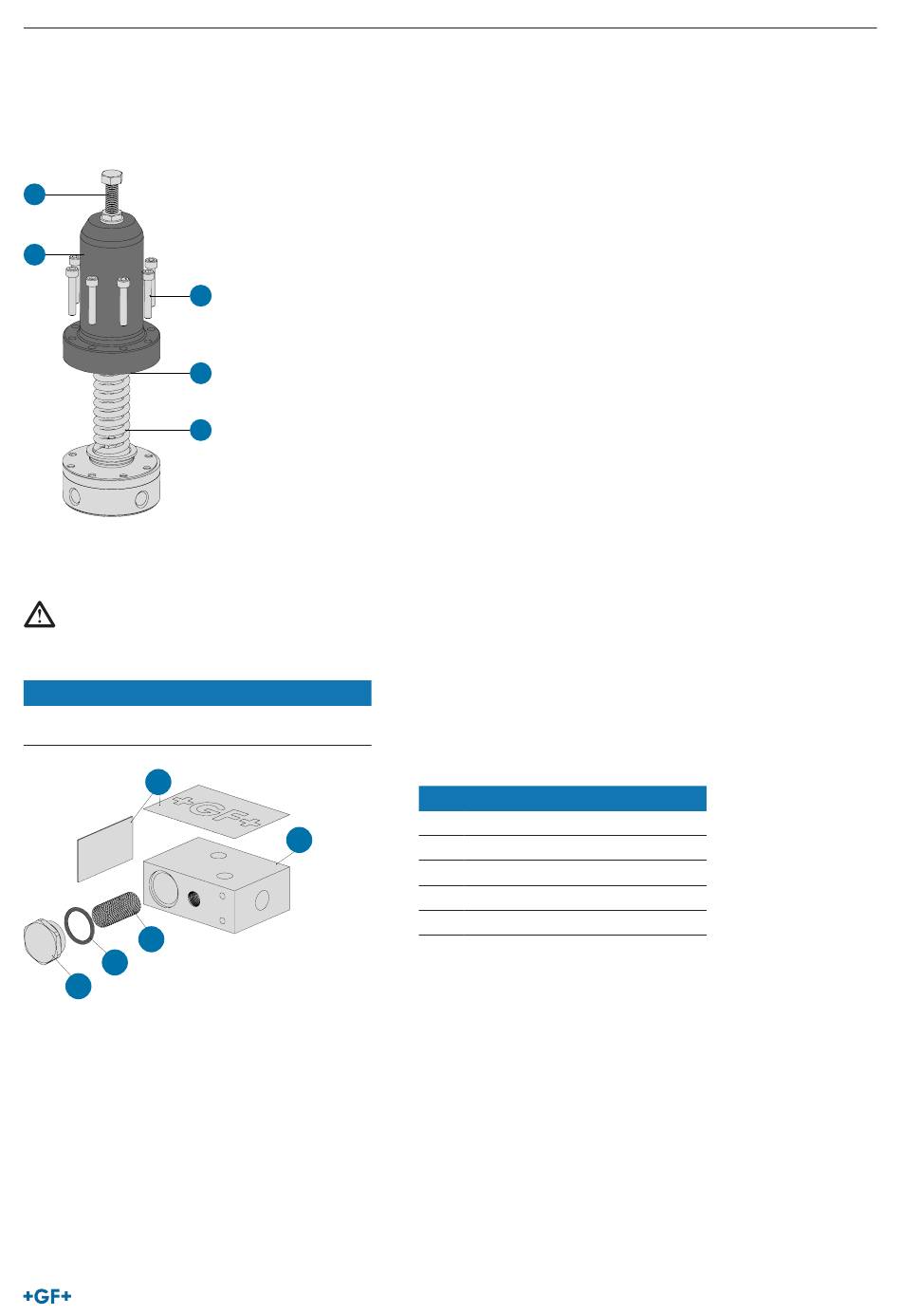

Manuale instruzione d'uso e manutenzione
Rimontaggio
1.
Per rimontare si procede in ordine inverso. Durante il rimontaggio, lubrificare leggermente tutti gli elementi di scorrimento
(guida molla) e le guarnizioni con un lubrificante adatto per acqua potabile, ad es. Molykote 111 o Klübersynth UH1 64-2403.
2.
Serrare le 8 viti per la sede molla (4) a croce con una chiave dinamometrica, alla coppia indicata sulla piastra tipo.
1
4
7.5.2
Blocco di comando
ATTENZIONE!
Danni durante lo smontaggio o il rimontaggio possono compromettere la funzionalità della valvola riduttrice di pressione NeoFlow.
► Maneggiare i componenti con cura.
Codice
Denominazione
173021001
NeoFlow blocco di comando
Contiene: (1), (2), (3), (4) e (5)
2
3
4
5
Smontaggio
1.
Svitare il tappo di chiusura filtro (5) e rimuovere l'O-ring (4) e il filtro (3).
2.
Pulire il filtro (3) sotto l'acqua corrente, verificare che non sia usurato e, se necessario, sostituire.
3.
Verificare che l'O-ring (4) non sia usurato e, se necessario, sostituire.
Rimontaggio
1.
Inserire il filtro (3) nel blocco di comando.
2.
Lubrificare l'O-ring (4) con lubrificante adatto per acqua potabile, ad es. Molykote 111 o Klübersynth UH1 64-2403 e rimontare
con il tappo di chiusura (5) sul corpo base del blocco di comando (1). Nel farlo assicurarsi che l'O-ring (4) sia posizionato corret-
tamente.
5
6
7
1
Nr.
Denominazione
1
Corpo base del blocco di comando
2
Etichetta
3
Filtro
4
Tappo di chiusura con O-ring
5
Tappo di chiusura filtro
Valvola riduttrice di pressione NeoFlow
209
