Montagem e funcionamento

4.1 Módulos
5
1
4.2 Nome das válvulas
KH6
AS
KH4
KH1
2
3
KH2
DV
KH3
KH5

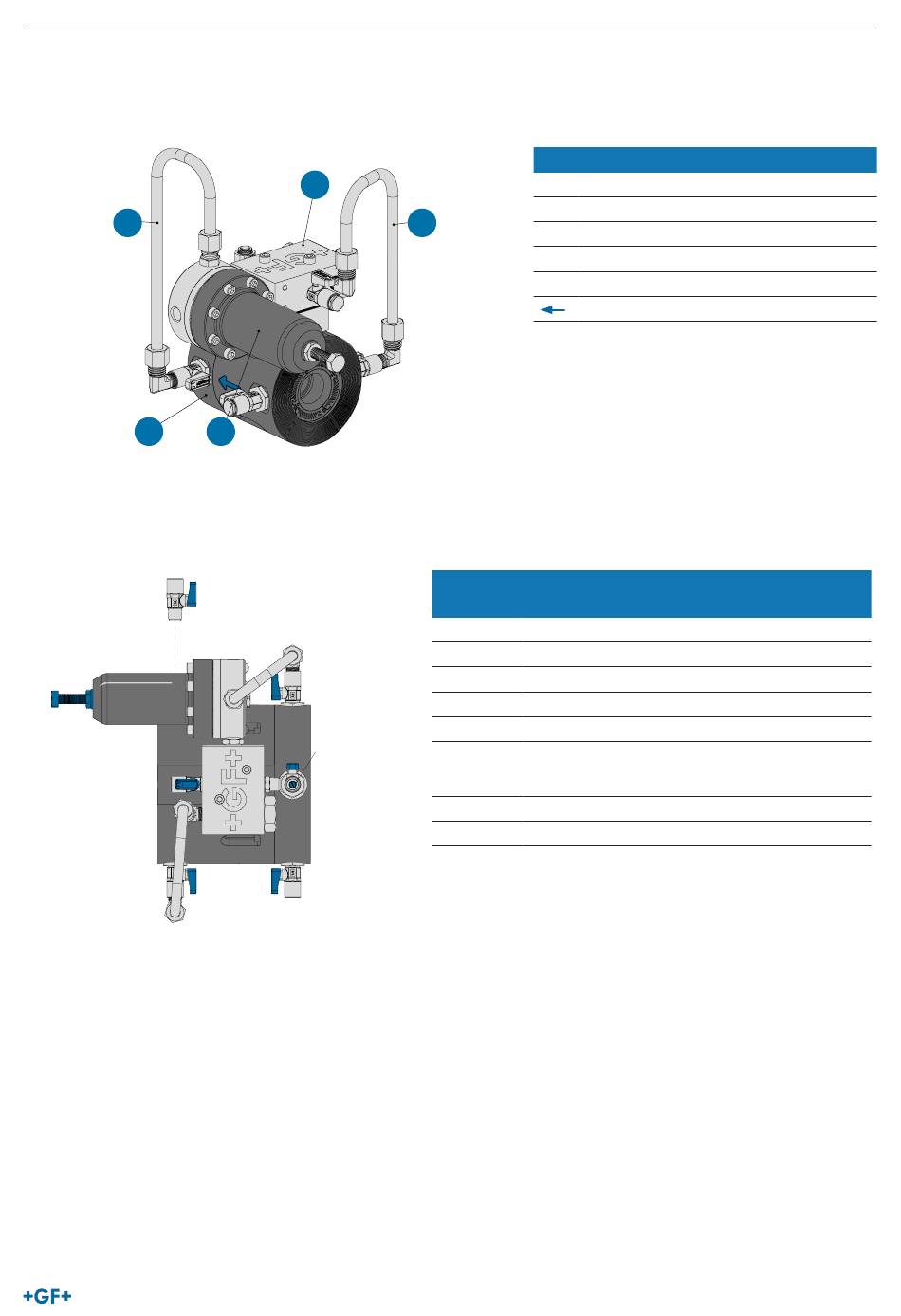

N.º Nome dos componentes
1 Corpo principal
2 Bloco de controle
4
3 Válvula piloto
4 Tubulação de controle da entrada
5 Tubulação de controle da saída
Sentido da vazão da água
Válvula de Nome das válvulas
esfera
KH1 Válvula de esfera da entrada
KH2 Válvula de esfera da saída
KH3 Válvula de esfera no compartimento de controle
KH4 Válvula de esfera no bloco de controle
KH5 Válvula de esfera da saída (ligação do manômetro)
KH6 Válvula de esfera da entrada (ligação do manômet-
ro)
DV Válvula de amortecimento
AS Parafuso de ajuste da pressão da válvula piloto
Válvula reguladora de pressão NeoFlow
