GF NeoFlow Betriebsanleitung Seite 353

操作说明

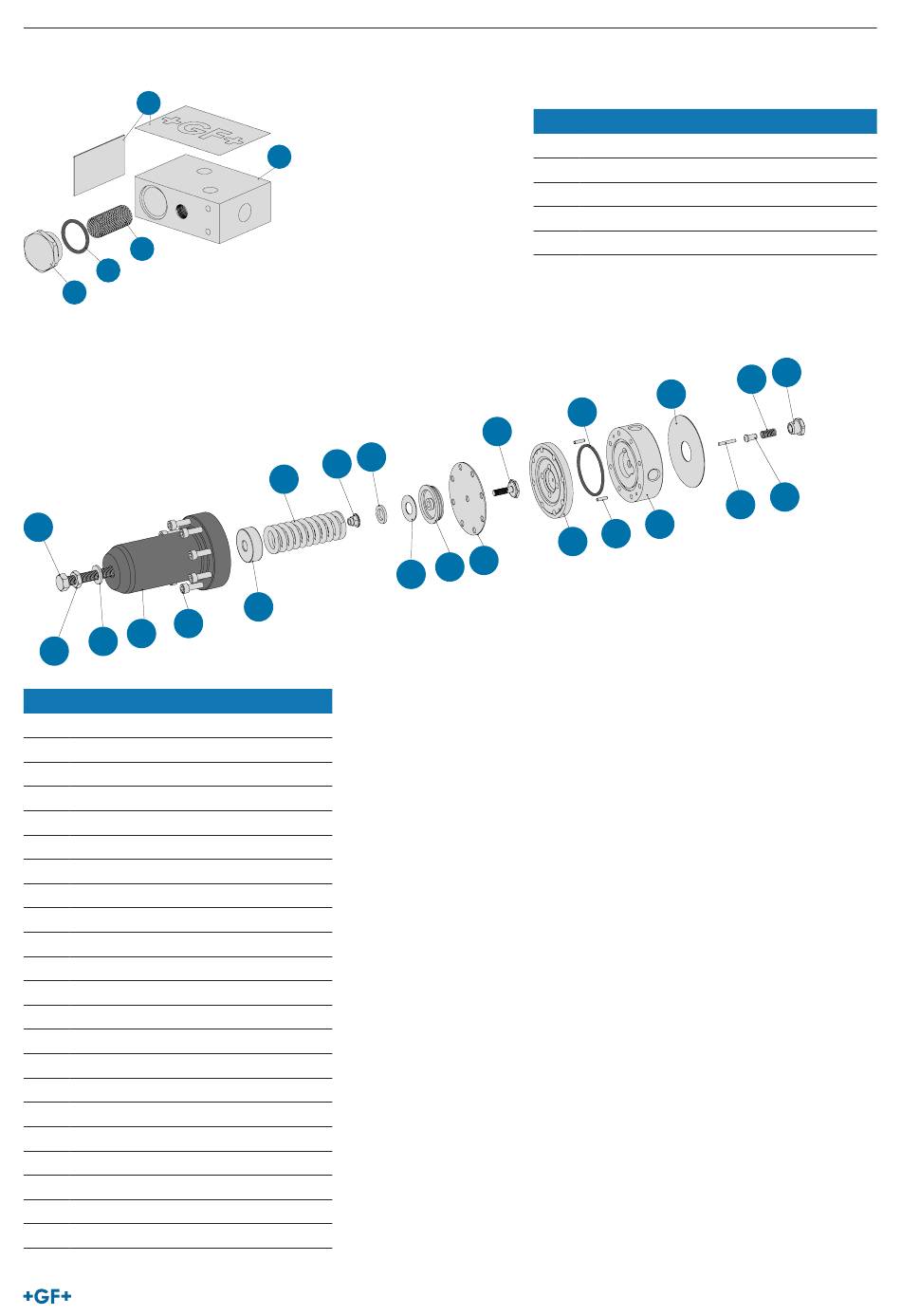

12.3 控制块
2
3
4
5
12.4 先导阀
1
5
4
3
2
编号 名称
1 先导阀上的调节螺栓 (AS)
2 锁紧螺母
3 指示片
4 弹簧外壳
5 弹簧外壳螺栓（8 个）
6 上部弹簧引导装置
7 导引弹簧
8 锁紧螺母
9 内部弹簧引导装置
10 保护片
11 膜片座
12 膜片
13 膜片螺栓
14 膜片外壳
15 安装销
16 导引体 O 型环
17 导引体
18 标签
19 传动销
20 控制缸
21 控制弹簧
22 先导控制装置螺旋塞
1
9
8
7
10 11
6
编号 名称
1 基体控制块
2 标签
3 过滤器
4 螺旋塞 O 型环
5 过滤器螺旋塞
16
13
14 15
12
NeoFlow 减压阀
22
21
18
19 20
17
351
