Válvula reductora de presión NeoFlow
5.3

Ensamblaje

5.3.1 Preparativos
► Asegurarse de que todas las partes de la tubería se hayan enjuagado antes de la instalación. Las tuberías deben carecer de vi-
rutas, cal y otros depósitos.
► Debe asegurarse que se hayan utilizado procesos de desinfección en todas las conexiones para evitar la contaminación.
► Asegurarse de que la válvula reductora de presión NeoFlow es adecuada para las condiciones de funcionamiento, ver la placa
de identificación. El uso en condiciones de funcionamiento inadecuadas puede provocar daños.
► Comprobar que no haya daños en el producto antes de la instalación. No utilizar ningún producto deteriorado o averiado.
5.3.2 Montaje del sistema de tuberías

Herramientas necesarias

Llave inglesa/llave de tubo (conjunto completo)
•
Destornillador plano
•
Llave dinamométrica
•
Llave Allen (con cabeza esférica, conjunto completo)
•
ATENCIÓN
¡Daños en el sistema de tuberías debido a fuerzas!
Riesgo de lesiones o daños materiales debido a fugas en el sistema de tuberías.
► Reducir las fuerzas provocadas por la dilatación térmica del sistema de tuberías mediante puntos fijos adecuados.

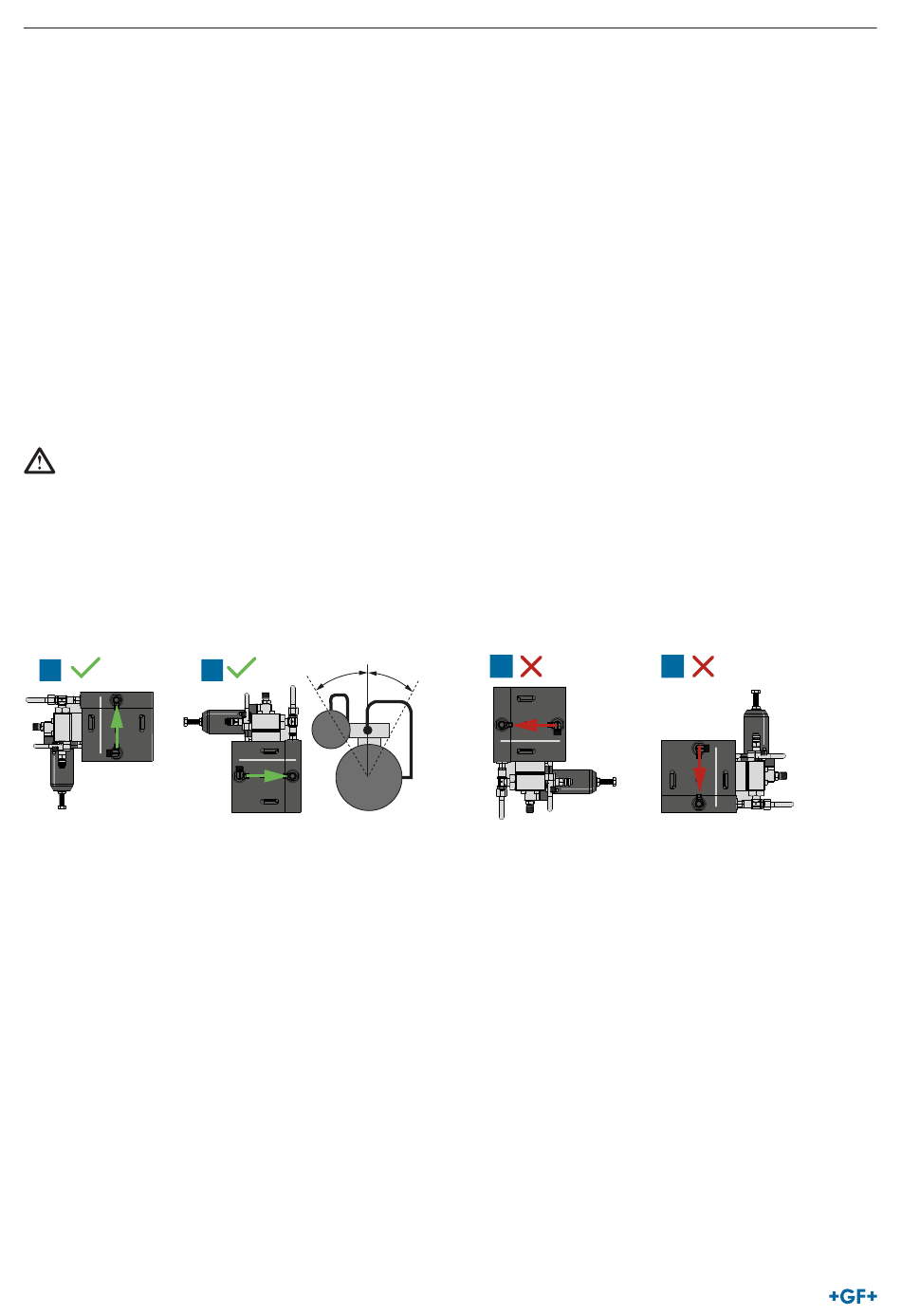

Posición de montaje
Se recomiendan las posiciones de montaje A y B (marca verde). No se recomiendan las posiciones de montaje C y D (cruz roja).
► Observar la dirección del flujo, ver la flecha de dirección.
A.
Posición de montaje 1
► En el caso de tuberías tendidas verticalmente, el flujo solo puede realizarse hacia arriba.
Posición de montaje 2
► En el caso de tuberías tendidas horizontalmente, el sistema piloto debe estar en la parte superior (desviación en un ángulo de
máx. +/-30°).
148
30°
B.
30° C.
