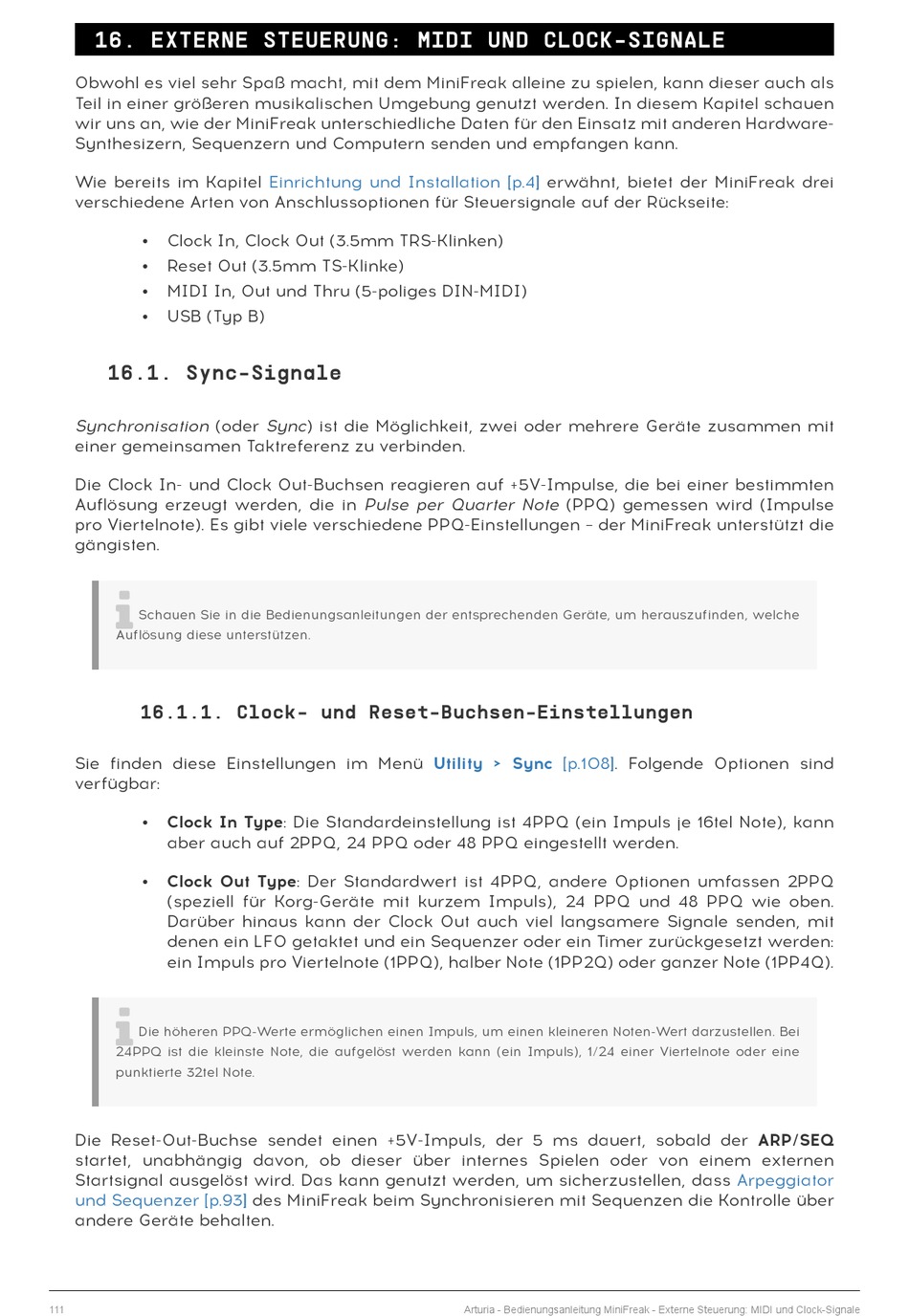

16. EXTERNE STEUERUNG: MIDI UND CLOCK-SIGNALE
Obwohl es viel sehr Spaß macht, mit dem MiniFreak alleine zu spielen, kann dieser auch als
Teil in einer größeren musikalischen Umgebung genutzt werden. In diesem Kapitel schauen
wir uns an, wie der MiniFreak unterschiedliche Daten für den Einsatz mit anderen Hardware-
Synthesizern, Sequenzern und Computern senden und empfangen kann.
Wie bereits im Kapitel
verschiedene Arten von Anschlussoptionen für Steuersignale auf der Rückseite:
•
Clock In, Clock Out (3.5mm TRS-Klinken)
•
Reset Out (3.5mm TS-Klinke)
•
MIDI In, Out und Thru (5-poliges DIN-MIDI)
•
USB (Typ B)
16.1. Sync-Signale
Synchronisation (oder Sync ) ist die Möglichkeit, zwei oder mehrere Geräte zusammen mit
einer gemeinsamen Taktreferenz zu verbinden.
Die Clock In- und Clock Out-Buchsen reagieren auf +5V-Impulse, die bei einer bestimmten
Auflösung erzeugt werden, die in Pulse per Quarter Note (PPQ) gemessen wird (Impulse
pro Viertelnote). Es gibt viele verschiedene PPQ-Einstellungen – der MiniFreak unterstützt die
gängisten.
Schauen Sie in die Bedienungsanleitungen der entsprechenden Geräte, um herauszufinden, welche
Auflösung diese unterstützen.
16.1.1. Clock- und Reset-Buchsen-Einstellungen
Sie finden diese Einstellungen im Menü
verfügbar:
Clock In Type: Die Standardeinstellung ist 4PPQ (ein Impuls je 16tel Note), kann
•
aber auch auf 2PPQ, 24 PPQ oder 48 PPQ eingestellt werden.
Clock Out Type: Der Standardwert ist 4PPQ, andere Optionen umfassen 2PPQ
•
(speziell für Korg-Geräte mit kurzem Impuls), 24 PPQ und 48 PPQ wie oben.
Darüber hinaus kann der Clock Out auch viel langsamere Signale senden, mit
denen ein LFO getaktet und ein Sequenzer oder ein Timer zurückgesetzt werden:
ein Impuls pro Viertelnote (1PPQ), halber Note (1PP2Q) oder ganzer Note (1PP4Q).
Die höheren PPQ-Werte ermöglichen einen Impuls, um einen kleineren Noten-Wert darzustellen. Bei
24PPQ ist die kleinste Note, die aufgelöst werden kann (ein Impuls), 1/24 einer Viertelnote oder eine
punktierte 32tel Note.
Die Reset-Out-Buchse sendet einen +5V-Impuls, der 5 ms dauert, sobald der ARP/SEQ
startet, unabhängig davon, ob dieser über internes Spielen oder von einem externen
Startsignal ausgelöst wird. Das kann genutzt werden, um sicherzustellen, dass
und Sequenzer [p.93]
andere Geräte behalten.
111
Einrichtung und Installation [p.4]
des MiniFreak beim Synchronisieren mit Sequenzen die Kontrolle über
erwähnt, bietet der MiniFreak drei
Utility > Sync
[p.108]. Folgende Optionen sind
Arturia - Bedienungsanleitung MiniFreak - Externe Steuerung: MIDI und Clock-Signale
