- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Für die in diesem Handbuch abgedruckten Informationen sind Änderungen ohne Ankündigung vorbehalten. Das vorliegende Dokument darf ohne die ausdrückliche schriftliche Erlaubnis seitens ARTURIA S.A. nicht - auch nicht in Teilen - für andere Zwecke als den persönlichen Gebrauch kopiert oder reproduziert werden.

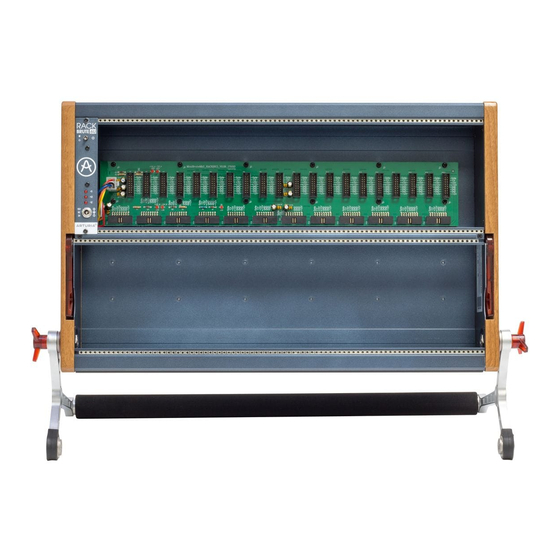

- Seite 3 Herzlichen Glückwunsch zum Erwerb Ihres Arturia RackBrute! Diese Bedienungsanleitung beschreibt die Produktmerkmale und den korrekten Umgang mit Arturias RackBrute 3U und RackBrute 6U. Im Lieferumfang enthalten sind: • RackBrute 3U oder 6U Einheit mit Stromversorgungsmodul • Externes 15V-3000mA Netzteil und Netzkabel •...
-
Seite 4: Wichtige Hinweise
Änderungen vorbehalten Die Angaben in dieser Anleitung basieren auf dem zur Zeit der Veröffentlichung vorliegenden Kenntnisstand. Arturia behält sich das Recht vor, jegliche der Spezifikationen zu jeder Zeit zu ändern. Dies kann ohne Hinweis oder Verpflichtung zum Update der von Ihnen erworbenen Hardware geschehen. - Seite 5 Nutzen Sie das Produkt nicht, wenn in der Nähe ein Gasleck auftritt. Arturia ist für keinerlei Schäden oder Datenverluste haftbar, die durch eine unsachgemäße Verwendung des Produkts hervorgerufen wurden.
-
Seite 6: Einführung
MiniBrute 2, MiniBrute 2S oder einen weiteren RackBrute (3U oder 6U) mit Ihrem RackBrute koppeln. RackBrute ist das Ergebnis jahrelanger Forschung von Arturia und zeigt nicht zuletzt die leidenschaftliche Begeisterung, mit der wir neue Produkte und Tools für Musikschaffende entwickeln. Wir sind überzeugt, dass Sie lange Freude an dem durchdachten und leistungsfähigen Case haben werden und wünschen Ihnen viel Inspiration beim... -
Seite 7: Inhaltsverzeichnis
Die Schienen.................................... 8 3.4. Die Busplatine ..................................9 3.5. Der Strombedarf Ihres Setups..........................10 Installation Ihrer Module............................11 RackBrute in Verbindung mit anderen Arturia-Produkten.............. 13 5.1. RackBrute & MiniBrute 2 und 2S ..........................13 5.2. RackBrute & MiniBrute..............................16 5.3. -
Seite 8: Die Lücke Schließen
1. DIE LÜCKE SCHLIESSEN In den vergangenen Jahren war Arturia mit an der Speerspitze des Revivals analoger Synthesizer begeisterte Synthesizerfans eigenständigen beliebten Instrumenten wie MicroBrute, MiniBrute und dem modernen Klassiker MatrixBrute. Parallel zu dieser Entwicklung erfreute sich auch der Eurorack-Markt wachsender Beliebtheit. -
Seite 9: Ein Faszinierendes Abenteuer
Modulationsverbindung herstelle? Es ist eine sehr lohnende Erfahrung, wenn Sie schließlich mit profundem Wissen über ihr individuelles Instrument ganz gezielt Ihre tollkühnsten Klangvorstellungen in die Realität umsetzen können. Arturia - Bedienungsanleitung RackBrute 3U & 6U - Die Lücke schließen... -
Seite 10: Übersicht Über Rackbrute
RackBrute 3U bzw. 6U zu koppeln. Für die sichere Aufbewahrung und den Transport lässt sich das System dann zum praktischen Kofferformat zusammenklappen. Kopplung kompatibler Systeme Verbindung mehrerer RackBrutes System im gefalteten Zustand für Transport und Aufbewahrung Arturia - Bedienungsanleitung RackBrute 3U & 6U - Übersicht über RackBrute... -
Seite 11: Das Rackbrute-Gehäuse
Geräte über das RackBrute-Link-System ankoppeln (z.B. MiniBrute 2 oder 2S). Verschiedene Aufstellvarianten RackBrute 3U bietet die gleichen Möglichkeiten und kann mit einer 3U oder 6U Einheit verbunden werden: Arturia - Bedienungsanleitung RackBrute 3U & 6U - Das RackBrute-Gehäuse... - Seite 12 RackBrute 3U Auch die 6U-Version kann mit einer anderen 3U oder 6U Einheit gekoppelt und zum Kofferformat zusammengeklappt werden. RackBrute 6U Link-Optionen Arturia - Bedienungsanleitung RackBrute 3U & 6U - Das RackBrute-Gehäuse...
-
Seite 13: Zusammenbau Ihres Systems
Sie dann beide Schnellbefestigungsschrauben fest an. ♪: Das Hinzufügen eines weiteren mit dem Link-System kompatiblen Geräts (Rackbrute 6U/3U und MiniBrute 2/2S) funktioniert auf die gleiche Weise. Achtung: Einige Zwischenpositionen des Brute- Systems können mit den Schnellbefestigungsschrauben nicht vollständig gesichert werden. Sie sollten immer die Schnellbefestigungsschrauben lösen, bevor Sie die Rackbrute-Position ändern. -
Seite 14: Die Schienen
Modulen verborgen waren. Um solche Situationen zu vermeiden, besteht das Schienensystem des RackBrute stattdessen aus einer Reihe präzise vorgebohrter Gewindelöcher. Sie können so auch immer leicht erkennen, wieviele HP noch für unverbaute Module zur Verfügung stehen. Das Schienensystem Arturia - Bedienungsanleitung RackBrute 3U & 6U - Das RackBrute-Gehäuse... -
Seite 15: Die Busplatine
Hälfte eines Steckplatzes verbunden. Hier ein Steckplatz in der Detailansicht: System- Bus des RackBrute ♪: Der System-Bus des RackBrute ist kompatibel mit dem der Doepfer A-100 Baureihe. Arturia - Bedienungsanleitung RackBrute 3U & 6U - Das RackBrute-Gehäuse... -
Seite 16: Der Strombedarf Ihres Setups
[p.11]. Hinweis: Der "große" RackBrute 6U verfügt über zwei Busplatinen mit jeweils einer Reihe Steckplätze: 20 auf der oberen und 12 auf der unteren Platine. Jede Reihe stellt 800mA auf den -12V und +12V Leitungen bereit. Bitte verteilen Sie den Strombedarf nach Möglichkeit gleichmäßig auf beide Reihen, um der Überlastung einer einzelnen Reihe entgegenzuwirken. -
Seite 17: Installation Ihrer Module
-12V-Pins auf der Busplatine anliegt. Eine Codiernase bzw. die entsprechende Aussparung an der Buchse sollte eine spiegelverkehrte Montage verhindern. Ein verbreitetes Eurorack-Flachbandkabel Steckverbinder mit Codiernase • Bringen Sie das Modul mit den mitgelieferten Schrauben auf der Schiene an. Arturia - Bedienungsanleitung RackBrute 3U & 6U - Installation Ihrer Module... - Seite 18 Schalten Sie RackBrute ein. • Genießen Sie Ihr frisch verbautes Eurorack-Modul. Tipp: Verwenden Sie Unterlegscheiben aus Plastik oder Gummi, um die Oberfläche Ihrer Module beim Einschrauben nicht zu beschädigen. Arturia - Bedienungsanleitung RackBrute 3U & 6U - Installation Ihrer Module...
-
Seite 19: Rackbrute In Verbindung Mit Anderen Arturia-Produkten
2 wurde speziell mit Rücksicht auf den Einsatz mit Eurorack-Modulen in einem RackBrute entwickelt. Seine Patchbay bietet ganze 28 Patch-Eingänge und 20 Patch-Ausgänge. Die MiniBrute 2 Patchbay Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-... - Seite 20 Verkabelungsbeispiel: MiniBrute 2 & modularer Synth Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-...
- Seite 21 Attenuator In 1 Attenuator In 2 Sequencer Clock Sequencer Reset Für eine detaillierte Übersicht der Patchbay des MiniBrute 2(S) lesen Sie bitte in dessen Handbuch. Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-...
-
Seite 22: Rackbrute & Minibrute
• Pitch In - steuert die Frequenz des internen spannungsgesteuerten Oszillators (VCO Pitch) Bitte ziehen Sie das Handbuch des MiniBrute für weitere Informationen zu Rate. Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-... -
Seite 23: Rackbrute & Matrixbrute
MatrixBrute zu verstehen. Es ist dabei wichtig zu wissen, dass sich alle Modulationsquellen in MatrixBrutes frei auf einen oder mehrere der 12 Ausgänge schicken lassen. Im folgenden machen wir das Signal des LFO 1 am VCO 1-Pitch-Ausgang verfügbar. Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-... - Seite 24 Mit MatrixBrute verfügen Sie also über einen 12-kanaligen Steuerspannungs-Mischer, auf dem sich jedes Kanalsignal aus bis zu 16 Modulationsquellen mit jeweils eigener Intensität und Polung zusammensetzen lässt. Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-...
-
Seite 25: Matrixbrute Als Preset-Speicher
Speicherplatz vorhandenes Preset. Für eine ausführliche Anleitung Speicher- Ladevorgängen sowie für eine Übersicht über die zur Verfügung stehenden Modulationsquellen in MatrixBrute lesen Sie bitte im MatrixBrute-Handbuch Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-... -
Seite 26: Rackbrute & Beatstep Pro
RackBrutes unterzuordnen. Über den Sync-Button auf dem Frontpanel von BeatStep Pro können Sie zwischen den verschiedenen Clock-Modi umherschalten. Bitte ziehen Sie für weitere Informationen das Handbuch des BeatStep Pro zu Rate. Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-... -
Seite 27: Rackbrute & Drumbrute
Marac/Tamb • • Kick 1 • Kick 2 • Snare • Clap • Bitte ziehen Sie für weitere Informationen das Handbuch des DrumBrute zu Rate. Arturia - Bedienungsanleitung RackBrute 3U & 6U - RackBrute in Verbindung mit anderen Arturia-... -
Seite 28: Konformitätserklärungen
Important notice: DO NOT MODIFY THE UNIT! This product, when installed as indicate in the instructions contained in this manual, meets FCC requirement. Modifications not expressly approved by Arturia may avoid your authority, granted by the FCC, to use the product. - Seite 29 Das Produkt entspricht der Europäischen Direktive 89/336/EEC. Eine hohe elektrostatische Ladung kann unter Umständen zu einer Fehlfunktion des Produkts führen. Wenn es dazu kommt, so starten Sie das Produkt einfach neu. Arturia - Bedienungsanleitung RackBrute 3U & 6U - Konformitätserklärungen...
