INBETRIEBNAHME

4
4 Inbetriebnahme
4.1

Elektroinstallation

4.1.1 Anschlüsse des AFS60/AFM60 EtherCAT
8015234/YPV5/2016-02-17 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
Dieses Kapitel informiert Sie über die Elektroinstallation, Konfiguration und Inbetrieb-
nahme des Absolut-Encoders AFS60/AFM60 EtherCAT.
Lesen Sie dieses Kapitel auf jeden Fall, bevor Sie das Gerät montieren, installie-
α
ren und in Betrieb nehmen.
ACHTUNG
Schalten Sie die Anlage spannungsfrei!
Während Sie die Geräte anschließen, könnte die Anlage unbeabsichtigterweise starten.
Stellen Sie sicher, dass die gesamte Anlage während der Elektroinstallation in
α
spannungsfreiem Zustand ist.
Zur Elektroinstallation benötigen Sie Anschlussstecker und -dosen (siehe Datenblatt
des AFS60/AFM60 EtherCAT).
Die Anschlüsse des AFS60/AFM60 EtherCAT befinden sich auf der Rückseite.
Port 1
IN

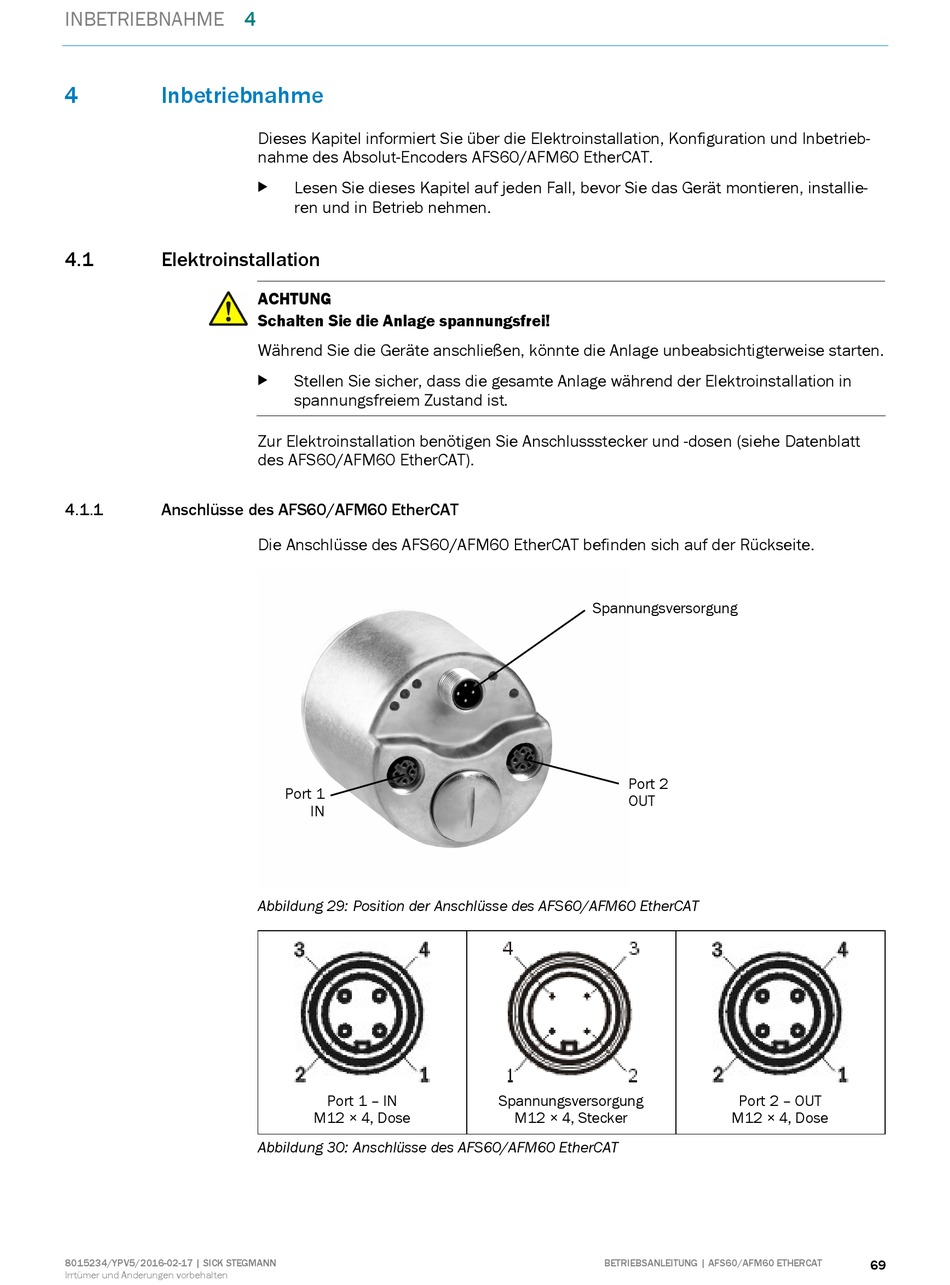

Abbildung 29: Position der Anschlüsse des AFS60/AFM60 EtherCAT
Port 1 – IN
M12 × 4, Dose
Abbildung 30: Anschlüsse des AFS60/AFM60 EtherCAT
Spannungsversorgung
Port 2
OUT
Spannungsversorgung
M12 × 4, Stecker
BETRIEBSANLEITUNG | AFS60/AFM60 ETHERCAT
Port 2 – OUT
M12 × 4, Dose
69
