ANSCHLUSSHILFE

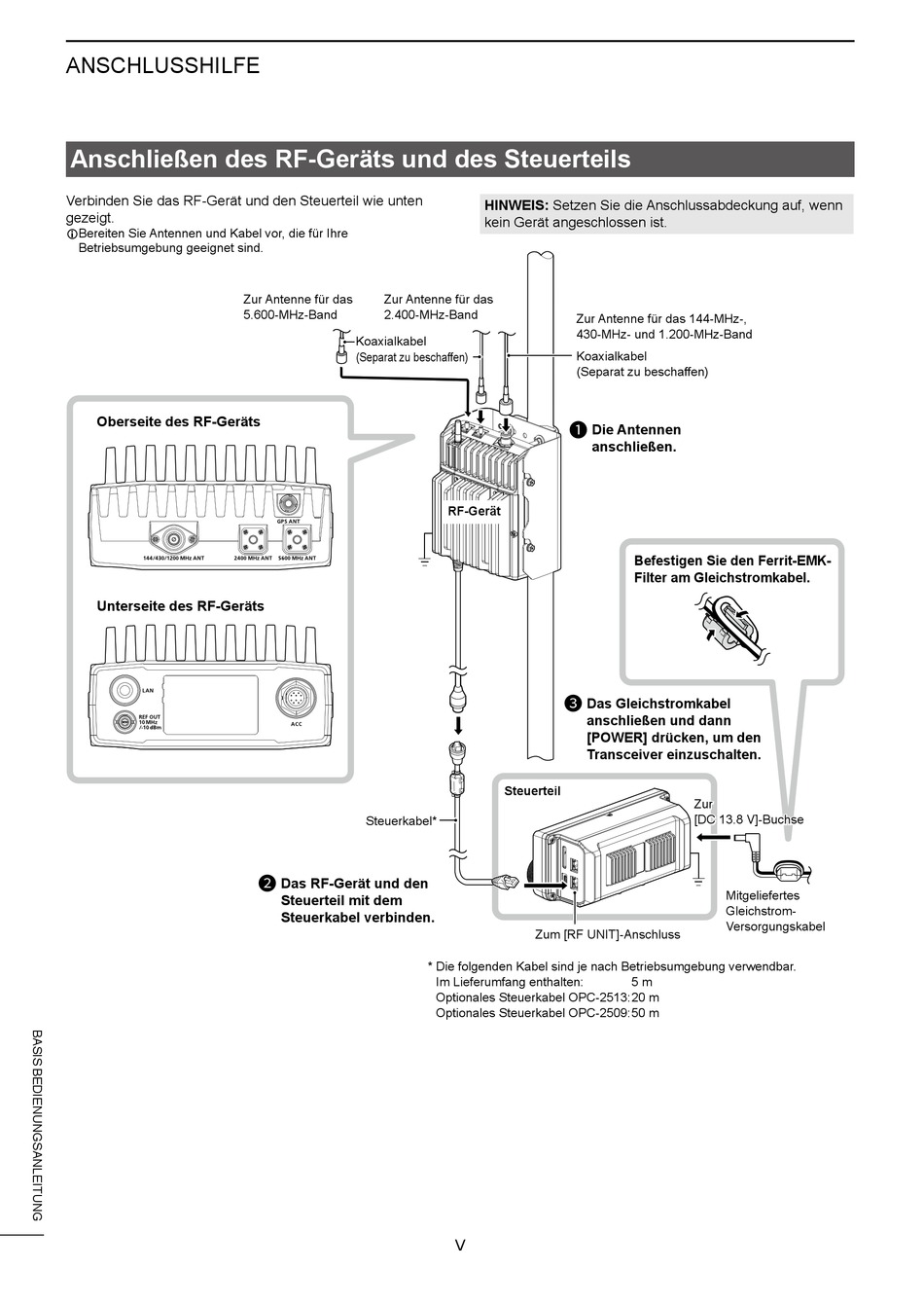

Anschließen des RF-Geräts und des Steuerteils
Verbinden Sie das RF-Gerät und den Steuerteil wie unten
gezeigt.
LBereiten Sie Antennen und Kabel vor, die für Ihre
Betriebsumgebung geeignet sind.
Oberseite des RF-Geräts
Unterseite des RF-Geräts
Zur Antenne für das
Zur Antenne für das
5.600-MHz-Band
2.400-MHz-Band
Koaxialkabel
(Separat zu beschaffen)
Steuerkabel*
Das RF-Gerät und den
2
Steuerteil mit dem
Steuerkabel verbinden.
HINWEIS: Setzen Sie die Anschlussabdeckung auf, wenn
kein Gerät angeschlossen ist.
Zur Antenne für das 144-MHz-,
430-MHz- und 1.200-MHz-Band
Koaxialkabel
(Separat zu beschaffen)
Die Antennen
1
anschließen.
RF-Gerät
Das Gleichstromkabel
3
anschließen und dann
[POWER] drücken, um den
Transceiver einzuschalten.
Steuerteil
Zum [RF UNIT]-Anschluss
* Die folgenden Kabel sind je nach Betriebsumgebung verwendbar.
Im Lieferumfang enthalten:
Optionales Steuerkabel OPC-2513: 20 m
Optionales Steuerkabel OPC-2509: 50 m
V
Befestigen Sie den Ferrit-EMK-
Filter am Gleichstromkabel.
Zur
[DC 13.8 V]-Buchse
Mitgeliefertes
Gleichstrom-
Versorgungskabel
5 m
