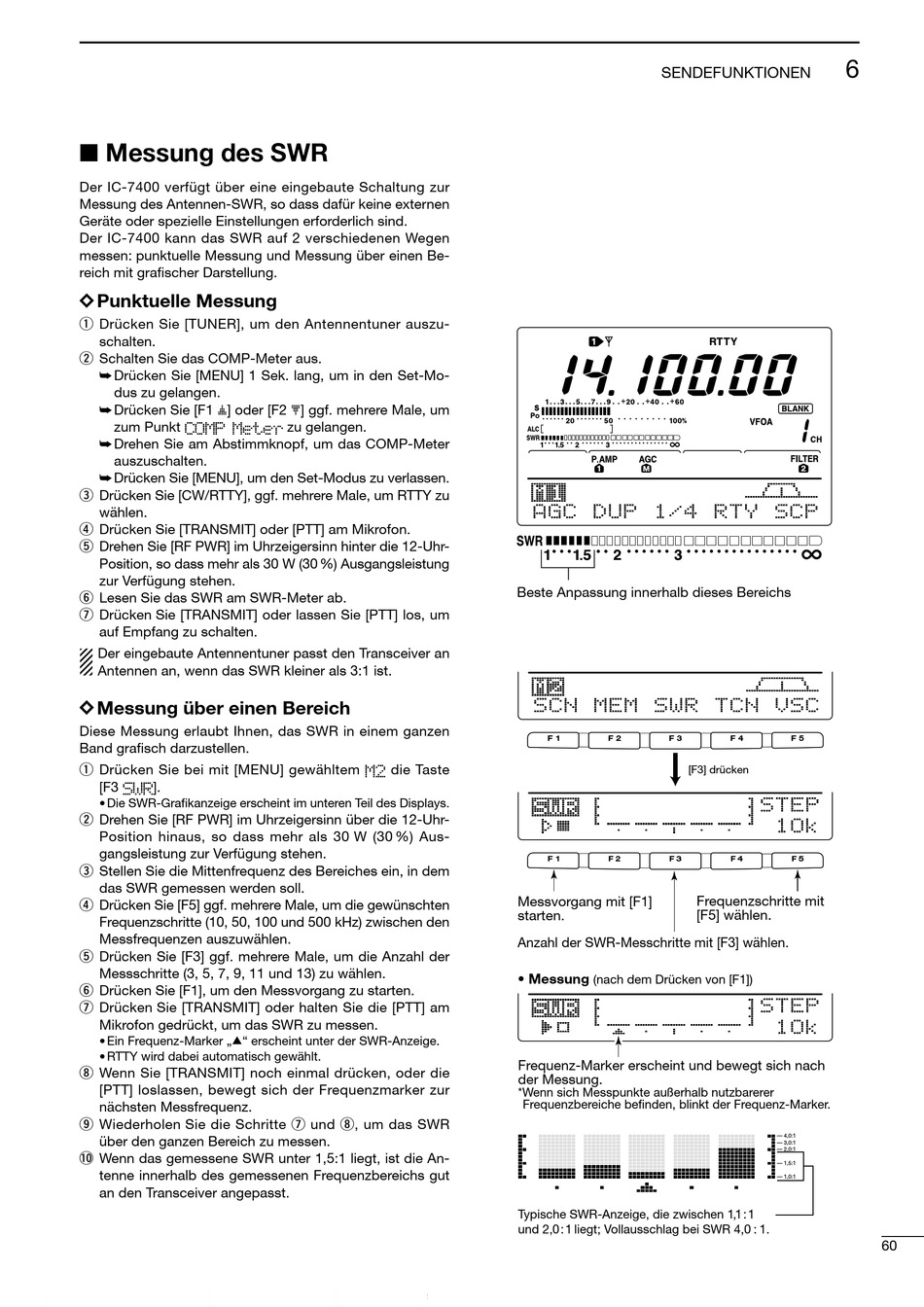

Messung des SWR
Der IC-7400 verfügt über eine eingebaute Schaltung zur
Messung des Antennen-SWR, so dass dafür keine externen
Geräte oder spezielle Einstellungen erforderlich sind.
Der IC-7400 kann das SWR auf 2 verschiedenen Wegen
messen: punktuelle Messung und Messung über einen Be-
reich mit grafischer Darstellung.
D D Punktuelle Messung
q Drücken Sie [TUNER], um den Antennentuner auszu-
schalten.
w Schalten Sie das COMP-Meter aus.
Drücken Sie [MENU] 1 Sek. lang, um in den Set-Mo-
dus zu gelangen.
Drücken Sie [F1 ≤] oder [F2 ≥] ggf. mehrere Male, um
zum Punkt COMP Meter zu gelangen.
Drehen Sie am Abstimmknopf, um das COMP-Meter
auszuschalten.
Drücken Sie [MENU], um den Set-Modus zu verlassen.
e Drücken Sie [CW/RTTY], ggf. mehrere Male, um RTTY zu
wählen.
r Drücken Sie [TRANSMIT] oder [PTT] am Mikrofon.
t Drehen Sie [RF PWR] im Uhrzeigersinn hinter die 12-Uhr-
Position, so dass mehr als 30 W (30 %) Ausgangsleistung
zur Verfügung stehen.
y Lesen Sie das SWR am SWR-Meter ab.
u Drücken Sie [TRANSMIT] oder lassen Sie [PTT] los, um
auf Empfang zu schalten.
Der eingebaute Antennentuner passt den Transceiver an
Antennen an, wenn das SWR kleiner als 3:1 ist.
D D Messung über einen Bereich
Diese Messung erlaubt Ihnen, das SWR in einem ganzen
Band grafisch darzustellen.
q Drücken Sie bei mit [MENU] gewähltem M2 die Taste
[F3 SWR].
• Die SWR-Grafikanzeige erscheint im unteren Teil des Displays.
w Drehen Sie [RF PWR] im Uhrzeigersinn über die 12-Uhr-
Position hinaus, so dass mehr als 30 W (30 %) Aus-
gangsleistung zur Verfügung stehen.
e Stellen Sie die Mittenfrequenz des Bereiches ein, in dem
das SWR gemessen werden soll.
r Drücken Sie [F5] ggf. mehrere Male, um die gewünschten
Frequenzschritte (10, 50, 100 und 500 kHz) zwischen den
Messfrequenzen auszuwählen.
t Drücken Sie [F3] ggf. mehrere Male, um die Anzahl der
Messschritte (3, 5, 7, 9, 11 und 13) zu wählen.
y Drücken Sie [F1], um den Messvorgang zu starten.
u Drücken Sie [TRANSMIT] oder halten Sie die [PTT] am
Mikrofon gedrückt, um das SWR zu messen.
• Ein Frequenz-Marker „∫" erscheint unter der SWR-Anzeige.
• RTTY wird dabei automatisch gewählt.
i Wenn Sie [TRANSMIT] noch einmal drücken, oder die
[PTT] loslassen, bewegt sich der Frequenzmarker zur
nächsten Messfrequenz.
o Wiederholen Sie die Schritte u und i, um das SWR
über den ganzen Bereich zu messen.
!0 Wenn das gemessene SWR unter 1,5:1 liegt, ist die An-
tenne innerhalb des gemessenen Frequenzbereichs gut
an den Transceiver angepasst.
SENDEFUNKTIONEN
A G C D U P 1 / 4 R T Y S C P
Beste Anpassung innerhalb dieses Bereichs
S C N M E M S W R T C N V S C
F 2
F 3
F 1
[F3] drücken
F 1
F 2
F 3
Messvorgang mit [F1]
starten.
Anzahl der SWR-Messchritte mit [F3] wählen.
• Messung
(nach dem Drücken von [F1])
Frequenz-Marker erscheint und bewegt sich nach
der Messung.
*Wenn sich Messpunkte außerhalb nutzbarerer
Frequenzbereiche befinden, blinkt der Frequenz-Marker.
Typische SWR-Anzeige, die zwischen 1,1:1
und 2,0:1 liegt; Vollausschlag bei SWR 4,0 : 1.
6
F 4
F 5
S T E P
1 O k
F 4
F 5
Frequenzschritte mit
[F5] wählen.
S T E P
1 O k
— 4,0:1
— 3,0:1
— 2,0:1
— 1,5:1
— 1,0:1
60
