9.
WEITERE FUNKTIONEN

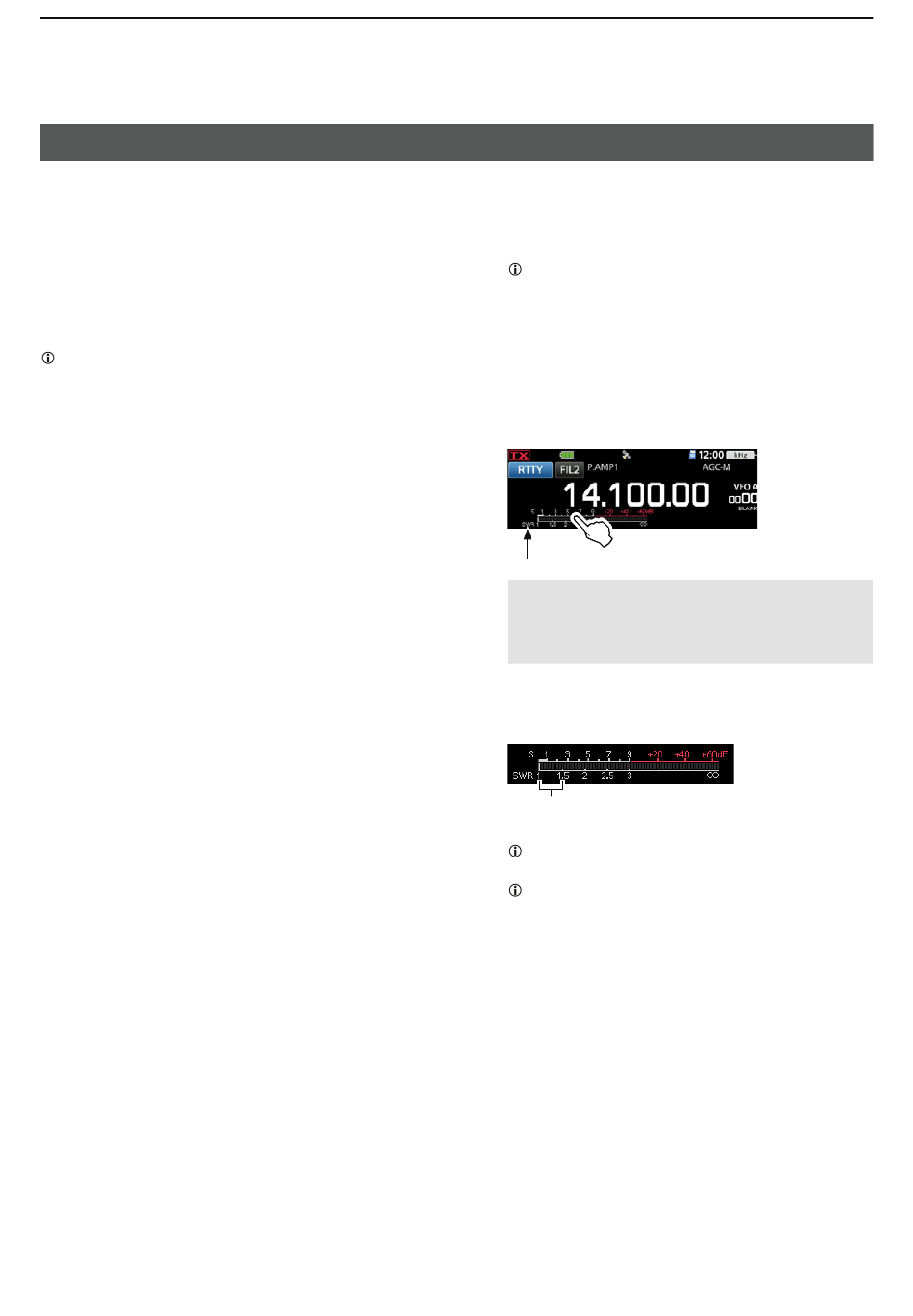

SWR-Messung
Der Transceiver verfügt über ein erstklassiges
SWR-Meter. Dieses zeigt in Echtzeit ein stabiles
Messergebnis an, auch wenn sich die Sendeleis-
tung, wie z. B. bei SSB, permanent ändert.
Man kann das SWR auf zwei verschiedenen
Wegen messen: Messung auf der eingestellten
Frequenz und Messung über einen Frequenzbe-
reich.
Bei SWR-Messungen direkt an der Antenne, ist ein
angeschlossenen Antennentuner auszuschalten.
DMessung auf der eingestellten
Frequenz
1. Angeschlossenen Antennentuner ausschalten.
Diesen Schritt ausführen, wenn ein Antennen-
tuner angeschlossen ist und das SWR direkt an
der Antenne gemessen werden soll.
2. Band wählen und eine Frequenz einstellen,
auf der häufig gearbeitet wird.
3. Betriebsart RTTY wählen.
4. HF-Sendeleistung von mehr als 5 W einstellen.
5. Das Bargraph-Instrument so oft berühren, bis
das SWR-Meter gewählt ist.
„SWR" erscheint.
HINWEIS: Vor der Messung des SWR die ein-
gestellte Frequenz abhören, um sicherzustellen,
dass der Funkverkehr anderer Stationen auf
dieser Frequenz nicht gestört wird.
6. Die [PTT] am Mikrofon gedrückt halten,
um auf Senden umzuschalten und dann
das SWR am SWR-Meter ablesen.
Gute Anpassung im Bereich von
1 bis 1,5
Falls das SWR-Meter weniger als 1,5 anzeigt,
ist die Antenne gut angepasst.
Falls das SWR-Meter einen hohen Wert anzeigt,
muss die Antenne angepasst werden.
7. Die [PTT] am Mikrofon wieder loslassen, um
das Senden zu beenden.
9-2
