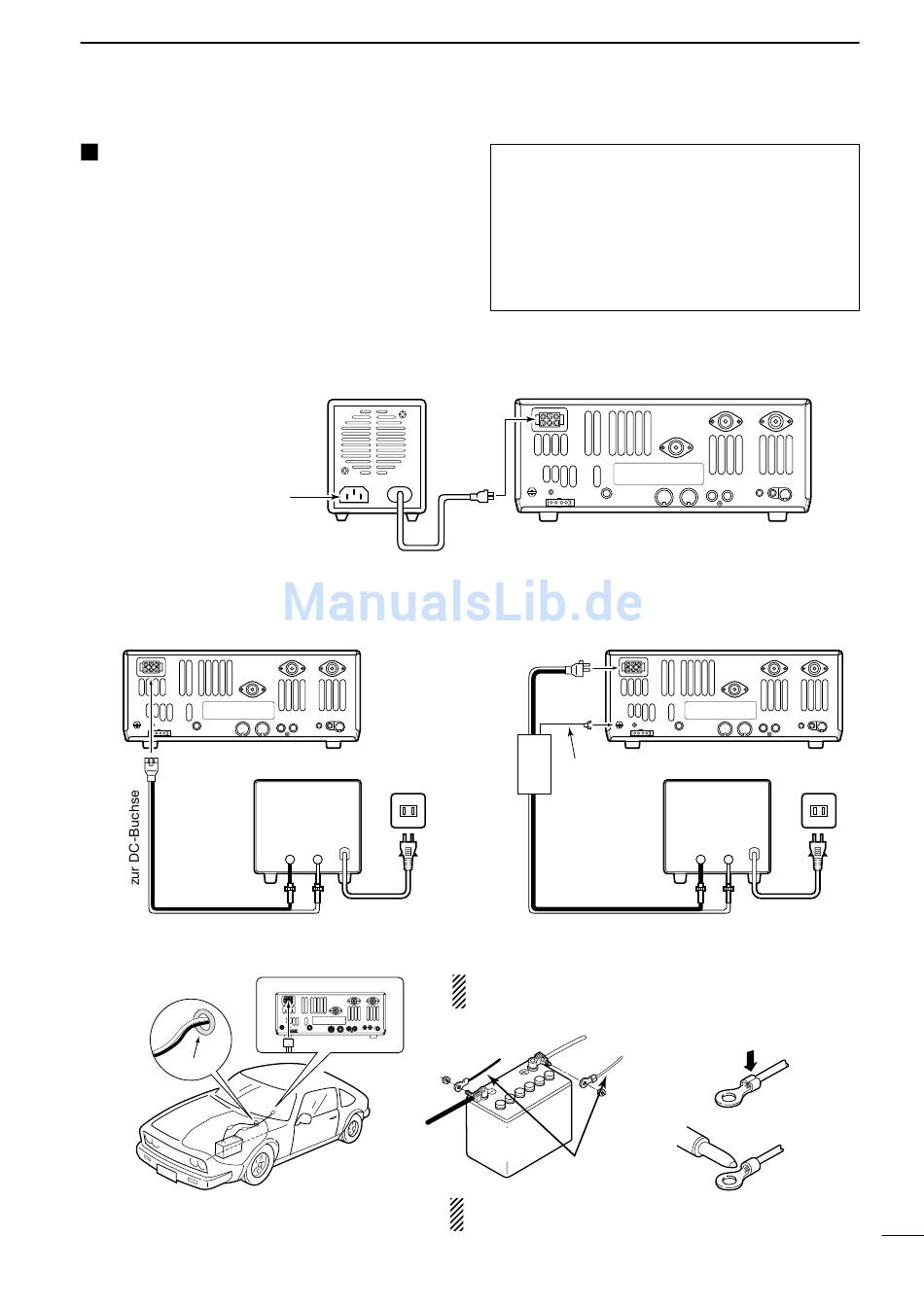

Stromversorgung anschließen
Verwenden Sie ein optionales 25-A-Netzteil, wenn der
Transceiver mit Wechselstrom versorgt werden soll.
Siehe dazu unten stehende Anschluss-Hinweise.
ANSCHLUSS DES NETZGERÄTS PS-125
Unter Verwendung des
mitgelieferten Kabels an
eine Wechselspannungs-
steckdose anschließen.
ANDERES NETZTEIL ANSCHLIESSEN
• Anschluss mit OPC-025D
Transceiver
Mitgeliefertes
DC-Kabel
(OPC-025D)
30-A-Sicherungen
Schutz
PS-125
Netz-
steckdose
Netzteil 13,8 V
mind. 23 A
Schwarz
Rot
_
+
Netzkabel
VERKABELUNG UND ANSCHLÜSSE
ACHTUNG:
Überprüfen Sie nachfolgende Punkte,
bevor Sie das DC-Kabel anschließen.
Vergewissern Sie sich, dass
• der [POWER]-Schalter auf AUS steht,
• die Ausgangsspannung eines Nicht-Icom-Netzteils
12–15 V beträgt und
• die Kabel korrekt gepolt angeschlossen werden.
positiver Anschluss +
Rot:
Schwarz: negativer Anschluss _
DC-
Buchse
DC-Kabel
• Anschluss mit OPC-639 (CE-Version)
zur DC-Buchse
zur
Erdungs-
klemme
Mitgeliefertes
DC-Kabel
(OPC-639)
NIE
an einen 24-V-Akku
anschließen.
+ rot
_ schwarz
12-V-
Akku
Mitgeliefertes
Gleichstromkabel
NIEMALS
ohne die mitgelieferten 30-A-Sicherungen an
einen Akkumulator anschließen. Brandgefahr!
Transceiver
Transceiver
Netz-
steckdose
Netzteil 13,8 V
mind. 23 A
Schwarz
Rot
_
+
Netzkabel
30-A-Sicherungen
HINWEIS: Verwenden Sie
Kabelschuhe für
die Kabelverbindung.
Crimpen
Löten
2
16
