Modellüberprüfung
11.4 Modellüberprüfung
Überblick
Allgemeines
Auf der Seite zur Modellüberprüfung wird das von ExacTrac Vero erstellte Korrelationsmodell
angezeigt.
Das Korrelationsmodell liefert eine Prognose der internen Tumorpositionen basierend auf den IR-
Trackingdaten des Patienten-Atemsignals. Die Parameter des Korrelationsmodells werden durch
Analyse einer Sequenz von IR- und entsprechenden Röntgendatenstichproben definiert.
Der Schritt der Modellüberprüfung erlaubt einen Vergleich der Position des durch das
Korrelationsmodell berechneten Ziels mit der tatsächlichen Position des in der fluoroskopischen
Sequenz sichtbaren Ziels sowie mit dem detektieren Ziel.
Korrekte Lokalisierung
Vergewissern Sie sich, dass die Positionen der implantierten Marker und des Ziels in allen Bildern
korrekt lokalisiert wurden. Falls dies nicht der Fall ist, können Sie das Windowing der
Röntgenbilder anpassen oder die Konfiguration der implantierten Marker im CT-Scan ändern und:
• die Erkennung erneut starten oder
• zurück zur Röntgenbild-Aufnahme gehen oder
• zurück zur Aufnahme des Atemsignals gehen.

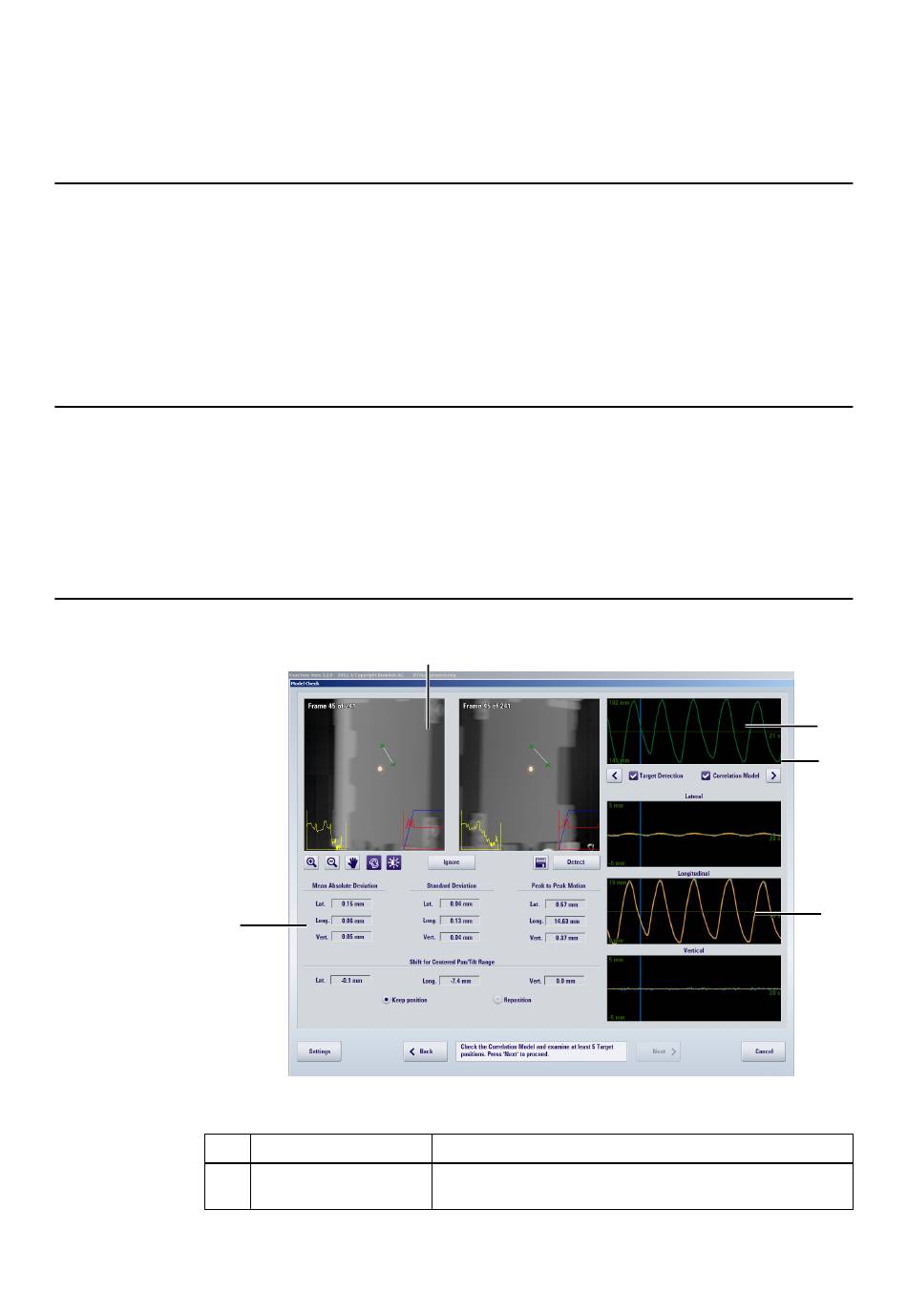

Seite Model Check
⑤
Nr.
①
194
①
Komponente
Bildansichten
⑥
Abbildung 74
Funktion
Linkes und rechtes Röntgenbild, entspricht dem gewählten
Zeitpunkt in der Atemsignalsequenz.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.2
②
③
④
