6.6.1 Pro II-AOut-4/16 Rev. E
Das analoge Ausgangsmodul Pro II-AOut-4/16 Rev. E hat 4 DAC zu 16 Bit mit
festem Tiefpass 1. Ordnung, um Störungen zu unterdrücken (f
Das Modul kann in folgenden Varianten bestellt werden:
geschirmte LEMO-Buchsen
1-polig, CAMAC Europanorm
geschirmte LEMO-Buchsen
2-polig, CAMAC Europanorm
D-Sub-Buchse 37-polig
BNC-Buchsen
Der Ausgangs-Spannungsbereich der DAC ist fest auf ±10V bipolar eingestellt
und lässt sich nicht verändern. Der Abgleich der Verstärkung und des Offset
erfolgt per Software (siehe Kapitel 7 "Kalibrierung").
Module mit D-Sub-Buchse haben einen Event-Eingang; ein anliegendes
Signal kann als Triggersignal an das Prozessormodul geleitet werden.
Die Varianten Pro II-AOut-4/16-xxx-TiCo besitzen zusätzlich einen frei pro-
grammierbaren TiCo-Prozessor mit 28KiByte Datenspeicher und 28KiByte
Programmspeicher, der Zugriff auf alle Ausgänge des Moduls hat. Nähere Hin-
weise zur Anwendung und Programmierung des TiCo-Prozessors entnehmen
Sie bitte dem Handbuch TiCoBasic.
Wenn Sie ein TiCoBasic-Programm im TiCo-Bootloader ablegen, wird das
Programm beim Einschalten der Stromversorgung in den TiCo-Prozessor
geladen und gestartet. Auf diese Weise kann das Modul eigenständig und
unabhängig vom CPU-Modul des ADwin-Pro II-Systems arbeiten.
Data
Data
Register
Address
Addr.
Decoder

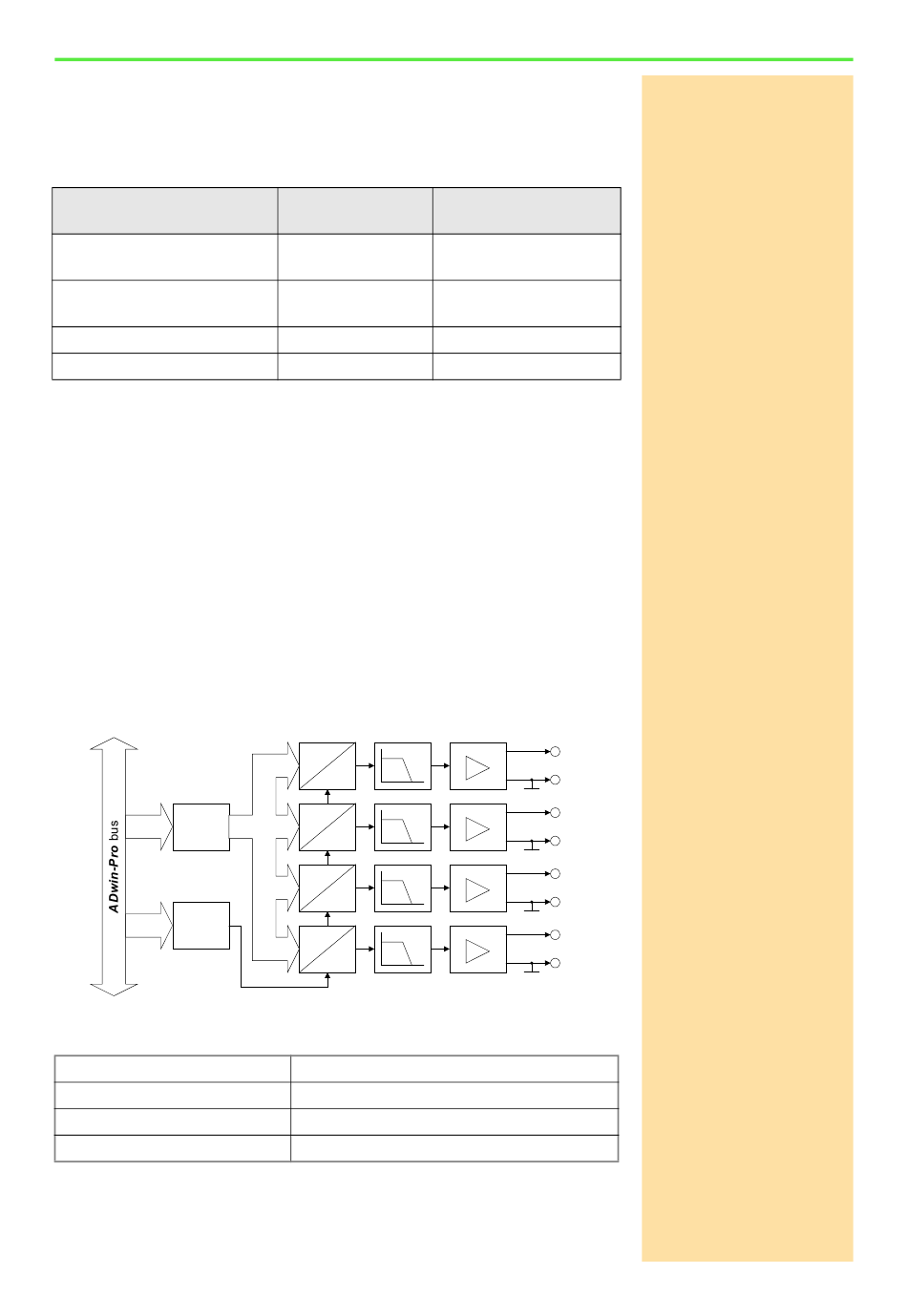

Abb. 78 – Pro II-AOut-4/16 Rev. E: Blockschaltbild
Ausgangskanäle
Auflösung
Einschwingzeit auf 0,01% FSR < 3µs
Ausgangsspannung
Abb. 79 – Pro II-AOut-4/16 Rev. E: Spezifikation
ADwin-Pro II Hardware, Handbuch Dez. 2018
ohne TiCo-Prozes-
sor
Pro II-AOut-4/16
Pro II-AOut-4/16-L2
Pro II-AOut-4/16-D Pro II-AOut-4/16-D-TiCo
Pro II-AOut-4/16-B Pro II-AOut-4/16-B-TiCo
LPF
D
A
LPF
D
Data
A
LPF
D
A
LPF
D
A
4 single ended
16 Bit
±10V
